Energie 2~36wires/Signal niedriges Drehmoment-mittlere Kapsel-Schleifring Ods 22mm

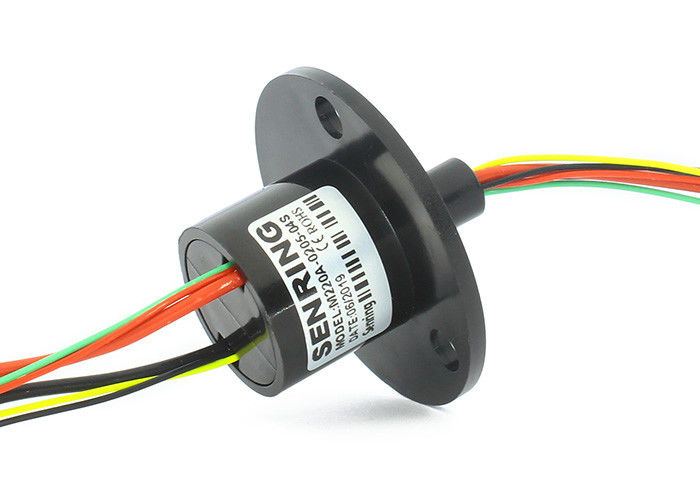

Beschreibung des Schleifrings der Kapsel-M220
Kapselschleifring Reihe Senring SNM220 ist mittlerer, Od 22mm, Länge von 19mm~57.3mm Wahl, eine Art Flansch und ohne Reihenkapselschleifring des Flansches optional.SNM022 entworfene 90° v-Nut sicherstellt das glatte Drehen, niedriges Drehmoment, auch kompaktes, modernes Militär
Eigenschaften des Schleifrings der Kapsel-M220
1. Der Schleifring hat einen Außendurchmesser von 22mm;
2. Das Drehmoment ist, weniger als 0.06N.m sehr klein;
3. Das Standardmodell stützt 2-36 Kanäle Signal (2A pro Kanal), und kundenspezifische Schleifringe mit den verschiedenen Anzahlen von Kanälen können hergestellt werden;
4. Standardprodukt mit verfügbarem auf Lager;
5. Einfach, mit A und U-artigen Flanschbefestigungswahlen zu installieren.
Technische Spezifikation des Schleifrings der Kapsel-M220
| Mechanicall-Parameter | |
| Berufsleben | 10millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | Edelmetall: Goldgold |
| Unterkunft des Materials | ausgeführter Plastik |
| Drehmoment | Draht 0.05N.m+0.01N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Anschlussleitungs-spezielles. | beziehen Sie sich auf vorbildliche Liste | beziehen Sie sich auf vorbildliche Liste |
| Anschlussleitungslänge | Standardlänge 150mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 300VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| IP-Grad | IP51 | |
Teilnummernbeschreibung
| Modell | Stromkreise NEIN. | Maximales gegenwärtiges/Stromkreis | Anschlussleitungsspezielles. | Länge L (Millimeter) |
| M220-06 | 6 | 2A | Silber-überzogener Teflon AWG26# | 19 |
| M220-12 | 12 | 2A | Silber-überzogener Teflon AWG26# | 26 |
| M220-18 | 18 | 2A | Silber-überzogener Teflon AWG26# | 33 |
| M220-24 | 24 | 2A | Silber-überzogener Teflon AWG26# | 40 |
| M220-36 | 36 | 2A | Silber-überzogener Teflon AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Silber-überzogener Teflon AWG22# | 40 |
| M220-0805 | 8 | 5A | Silber-überzogener Teflon AWG22# | 40 |
| M220-1205 | 12 | 5A | Silber-überzogener Teflon AWG22# | 40 |
| M220-0210 | 2 | 10A | Silber-überzogener Teflon AWG17# | 26 |
| M220-0310 | 3 | 10A | Silber-überzogener Teflon AWG17# | 33 |
| M220-0410 | 4 | 10A | Silber-überzogener Teflon AWG17# | 40 |
| M220-0230 | 2 | 30A | Silber-überzogener Teflon AWG12# | 45 |
| M220-0330 | 3 | 30A | Silber-überzogener Teflon AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, Signal &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, Signal &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, Signal &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, Signal &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, Signal &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, Signal &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, Signal &AWG26# | 40 | |
Farbcode der Anschlussleitung
| Ring nein. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | schwarz | braun | rot | Orange | gelb | grün | Blau | purpurrot | grau | weiß | Rosa | hellblau |
