Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001,ROHS,REACH
Modellnummer:
FO608
Treten Sie mit uns in Verbindung

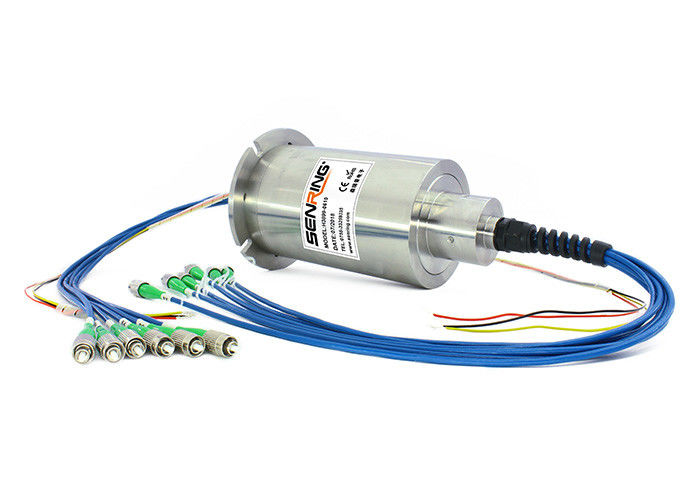

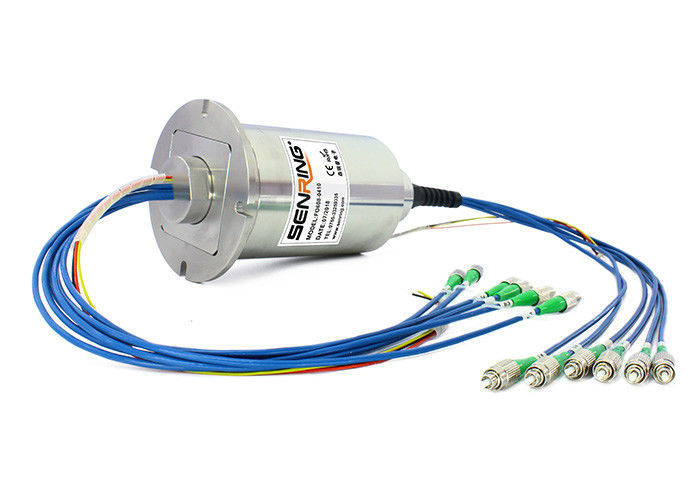

Die 6 Kanal-Faser-Optikdrehgelenk kann einzelnes oder multi Kanal-Faser-Optiksignal übertragen
Beschreibung Optikdrehdes gelenkes der Faser-FO608
Optik der Faser 6-channel (Unterstützungsmonomode-/in mehreren Betriebsarten) kann 1 Faseroptikkanal und 1-72 Kanäle von Telekommunikationssignalen gleichzeitig übertragen. Es ist für Plätze passend, die 360-Grad-uneingeschränkte ununterbrochene oder zeitweilige Rotation beim grossräumige Daten oder Signale von einer örtlich festgelegten Position einer drehenden Position übermitteln auch müssen erfordern. Es kann mechanische Leistung verbessern, vereinfacht Netzbetrieb und vermeidet Schaden der Glasfasern, die durch die Rotation von beweglichen Gelenken verursacht werden.
Eigenschaften Optikdrehdes gelenkes der Faser-FO608
1. Es kann die einzelnen oder mehrfachen Faseroptiksignale mit Mehrkanalrotation übertragen.
2. Faseroptikverbindungsstücke können von FC, Sc, St., SMA oder LC (PC und APC), etc. vorgewählt werden.
3. Es kann Getriebe der Stromversorgung, der Steuersignale, des Instrumentes und der Mikrostromsignale mischen, die für Steuerung des Computers erfordert werden.
4. Es kann in Verbindung mit traditionellen elektrischen Schleifringen verwendet werden, um Opto-elektrische hybride Schleifringe für Sendeleistung und Hochgeschwindigkeitsdaten zu schaffen.
5. Es ist berührungsfrei, nicht-Reibungs, mit einer langen Lebensdauer von bis 100 Million Drehungen (einkernig über 200-300 Million Drehungen).
6. Es ist sicher wasserundurchlässig, zuverlässig, und ohne elektromagnetische Störung und ermöglicht Fernübertragung.
Technische Spezifikation Optikdrehdes gelenkes der Faser-FO608
| Einzelteil/Art | Monomode- (Inspektion) | in mehreren Betriebsarten (Millimeter) |
| Bandbreite (Nanometer) | ±50 | |
| Maximale Einfügungsdämpfung, 23℃ (DB) | 4 | 3,5 |
| Einfügungsdämpfungsschwankung (DB) | ≤2 | ≤1 |
| Rückflussdämpfung (DB) | ≥50 (APC) | ≥40 (PC) |
| maximale Energie (W) | 0,5 | |
| Höchstgeschwindigkeit (U/min) | 400 | |
| Berufsleben | >200 Million | |
| Arbeits-Temperatur (℃) | -20~60 | |
| Lagertemperatur (℃) | -50~85 | |
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Isolationswiderstand | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | <0> | |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | 8000 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Arbeits-Temperatur | -20℃~60℃ |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m+ (Stromkreise 0.03N.m/6) |
| IP-Grad | IP51 |
Teilnummernbeschreibung
Zeichnung
| FO608 Faser-elektrische Tabelle der vorbildlichen Auswahl des Schleifrings der Kanäle der Reihe 6; | ||||
| Modell | Faser-Kanal nein. | Energiestromkreise nein (10A) | Signalstromkreise nein (2A/5A) | Länge L (Millimeter) |
| FO608-02S | 6 | 0 | 2 | 32 |
| FO608-0210 | 6 | 2 | 0 | 32 |
| FO608-03S | 6 | 0 | 3 | 36 |
| FO608-0310 | 6 | 3 | 0 | 36 |
| FO608-06S | 6 | 0 | 6 | 48 |
| FO608-0210-04S | 6 | 2 | 4 | 48 |
| FO608-0410-02S | 6 | 4 | 2 | 48 |
| FO608-0610 | 6 | 6 | 0 | 48 |
| FO608-12S | 6 | 0 | 12 | 72 |
| FO608-0210-10S | 6 | 2 | 10 | 72 |
| FO608-0310-09S | 6 | 3 | 9 | 72 |
| FO608-0610-06S | 6 | 6 | 6 | 72 |
| FO608-0810-04S | 6 | 8 | 4 | 72 |
| FO608-1010-02S | 6 | 10 | 2 | 72 |
| FO608-1210 | 6 | 12 | 0 | 72 |
| FO608-18S | 6 | 0 | 18 | 96 |
| FO608-0210-16S | 6 | 2 | 16 | 96 |
| FO608-0410-14S | 6 | 4 | 14 | 96 |
| FO608-0610-12S | 6 | 6 | 12 | 96 |
| FO608-0810-10S | 6 | 8 | 10 | 96 |
| FO608-1010-08S | 6 | 10 | 8 | 96 |
| FO608-1210-06S | 6 | 12 | 6 | 96 |
| FO608-1410-04S | 6 | 14 | 4 | 96 |
| FO608-1610-02S | 6 | 16 | 2 | 96 |
| FO608-24S | 6 | 0 | 24 | 120 |
| FO608-0410-20S | 6 | 4 | 20 | 120 |
| FO608-0610-18S | 6 | 6 | 18 | 120 |
| FO608-1210-12S | 6 | 12 | 12 | 120 |
| FO608-1810-06S | 6 | 18 | 6 | 120 |
| FO608-2410 | 6 | 24 | 0 | 120 |
| FO608-30S | 6 | 0 | 30 | 144 |
| FO608-0610-24S | 6 | 6 | 24 | 144 |
| FO608-1210-18S | 6 | 12 | 18 | 144 |
| FO608-1810-12S | 6 | 18 | 12 | 144 |
| FO608-2410-06S | 6 | 24 | 6 | 144 |
| FO608-3010 | 6 | 30 | 0 | 144 |
| FO608-36S | 6 | 0 | 36 | 168 |
| FO608-0610-30S | 6 | 6 | 30 | 168 |
| FO608-1210-24S | 6 | 12 | 24 | 168 |
| FO608-3610 | 6 | 36 | 0 | 168 |
| FO608-42S | 6 | 0 | 42 | 192 |
| FO608-0610-36S | 6 | 6 | 36 | 192 |
| FO608-1210-30S | 6 | 12 | 30 | 192 |
| FO608-48S | 6 | 0 | 48 | 216 |
| FO608-0610-42S | 6 | 6 | 42 | 216 |
| FO608-0910-39S | 6 | 9 | 39 | 216 |
| FO608-1210-36S | 6 | 12 | 36 | 216 |
| FO608-1810-30S | 6 | 18 | 30 | 216 |
| FO608-2410-24S | 6 | 24 | 24 | 216 |
| FO608-60S | 6 | 0 | 60 | 264 |
| FO608-0610-54S | 6 | 6 | 54 | 264 |
| FO608-0910-51S | 6 | 9 | 51 | 264 |
| FO608-1210-48S | 6 | 12 | 48 | 264 |
| FO608-72S | 6 | 0 | 72 | 312 |
