Ausgeführter Stromkreis-kompakter Beleg-Ring Without Flange Gold Gold-Kontakt des Plastik8

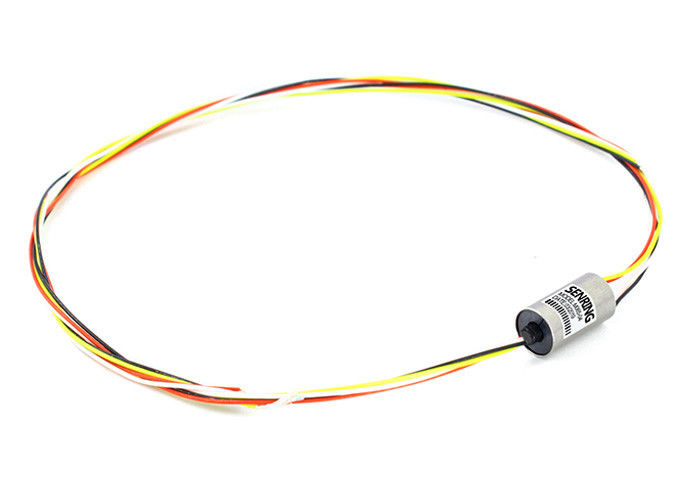

Beschreibung des Schleifrings der Kapsel-M065
Die Reihe Senring M065 ist ein neuentwickelter Miniaturschleifring mit einem unglaublich kleinen Außendurchmesser von 6.5mm (mit 4-12 Stromkreisen verfügbar als Wahlen). Dieser Schleifring ist für Gebrauch in Hand-PTZ-Systemen, in den Minibrummen und in anderen ähnlichen Anwendungen ideal. Er ist entworfen, um moderne Militär-stufige Standards und Eigenschaftsgoldgoldkontakte zu treffen, die den niedrigen Durchgangswiderstand sicherstellen und ihn in hohem Grade zuverlässig und dauerhaft machen. Dieser Schleifring ist für eine breite Palette von Spitzenanwendungen passend, die genaue und zuverlässige Signalübertragung in einem kompakten Formfaktor erfordern und trifft es eine ausgezeichnete Wahl für die, die einen leistungsstarken Schleifring in einem Päckchen suchen.
Eigenschaften des Schleifrings der Kapsel-M065
1. Der Schleifring hat einen Außendurchmesser von 6.5mm und stellt es den kleinsten Schleifring der Welt her.
2. Es ist ein patentiertes Produkt von Senring mit Patentnummer ZL 2016 2 0695427,2.
3. Das Drehmoment ist, weniger als 0.06N.m sehr klein.
4. Das Standardmodell stützt 2-12 Zeichenkanäle (2A pro Kanal), und kundenspezifische Schleifringe können für spezifischen Bedarf bestimmt sein.
5. Das Produkt wird standardisiert und es gibt verfügbares auf Lager.
6. Installation ist ohne Bedarf an den Flanschen einfach; die zwei Enden können direkt mit Drähten angeschlossen werden.
Technische Spezifikation des Schleifrings der Kapsel-M065
| Mechanische Parameter | |
| Berufsleben | 10millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 150RPM |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | Edelmetall: Goldgold |
| Unterkunft des Materials | ausgeführter Plastik |
| Drehmoment | Draht 0.05N.m+0.01N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Anschlussleitungs-spezielles. | AWG30# Silber-überzog Teflon | AWG30# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 150mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 300VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| IP-Grad | IP51 | |
Teilnummernbeschreibung
| Modell | Stromkreise NEIN. | Maximales gegenwärtiges/Stromkreis | Länge L (Millimeter) |
| M065-04 | 4 | 1A | 11,8 |
| M065-06 | 6 | 1A | 11,8 |
| M065-08 | 8 | 1A | 11,8 |
| M065-12 | 12 | 1A | 17,6 |
