Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001,ROHS,REACH
Modellnummer:
M250
Treten Sie mit uns in Verbindung

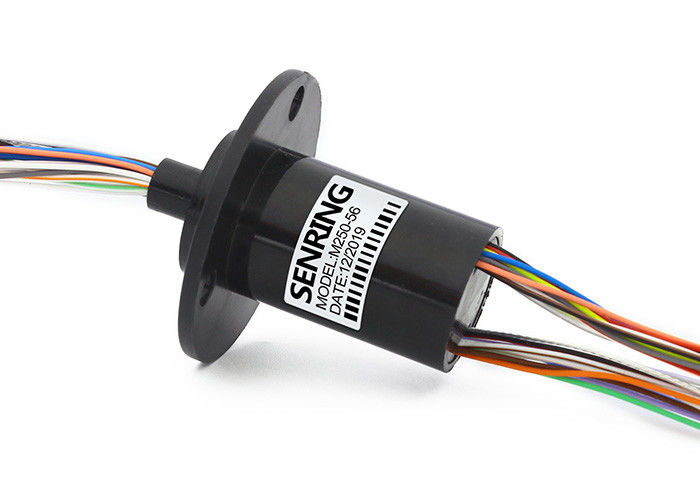

Radarantenne-Mikrobeleg Ring Capsule 250rpm 56 umkreist 2A mit Flansch-Berufslösung
Beschreibung des Schleifrings der Kapsel-M250
Die Reihe SenRing M250 ist ein mittelgroßer Kappenschleifring mit einem Außendurchmesser von 25mm. Es ist ein in hohem Grade vielseitiger Schleifring mit einer Kompaktbauweise, die für Gebrauch auf den Nichtzivilistgebieten wie Unterhaltungselektronik, Bewachungsgewerbe, Stadiumsbeleuchtungsindustrie, Nationalverteidigung, Militär, Forschungsinstituten und anderen ähnlichen Anwendungen passend ist.
Der Schleifring benutzt ultra-starke Vergoldenbehandlung, importierte Lager und seltenen Metalllegierungsbürstendraht und stellt maximale Haltbarkeit und Zuverlässigkeit sicher. Der 90-Grad-V-Nutentwurf des leitfähigen Ringes stellt ein größeres Kontaktgebiet, mit dem Ergebnis der glatteren Rotation, des niedrigeren Drehmoments und des Arbeitswiderstandes zur Verfügung.
Eigenschaften des Schleifrings der Kapsel-M250
1. Der Schleifring hat einen Hauptteilaußendurchmesser von 25mm und stützt 2-56 Kanäle Signalübertragung 2A.
2. Es hat ein extrem - niedriges Drehmoment von weniger als 0.06N.m.
3. Das Standardmodell stützt 2-56 Zeichenkanäle mit einer gegenwärtigen Kapazität von 2A pro Kanal, und es kann auch besonders angefertigt werden, um spezifischen Anwendungsbedarf zu erfüllen.
4. Es ist ein Standardprodukt mit leicht verfügbarem Vorrat. Installation ist mit einem A-Flanschberg einfach.
Technische Spezifikation des Schleifrings der Kapsel-M250
| Mechanicall-Parameter | |
| Berufsleben | 10millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | Edelmetall: Goldgold |
| Unterkunft des Materials | ausgeführter Plastik |
| Drehmoment | Draht 0.05N.m+0.01N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Anschlussleitungs-spezielles. | AWG26# Silber-überzog Teflon | AWG26# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 150mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 300VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
Teilnummernbeschreibung
| Modell | Stromkreise NEIN. | Maximales gegenwärtiges/Stromkreis | Anschlussleitungsspezielles. | Länge L (Millimeter) |
| M250-56 | 56 | 2A | Silber-überzogener Teflon AWG26# | 86 |
Schleifringe können in jedem elektromechanischen System benutzt werden, das uneingeschränkte, ununterbrochene Rotation beim Übertragen von Energie oder von Daten von einem stationären auf eine drehende Struktur erfordert.
Es wird auch eine rotierende elektrische Schnittstelle, Beleg Ring Assemblies, Drehverbindungsstück, Beleg Ring Units, es kann elektromechanische Fähigkeit verbessern, vereinfacht Systemdesign, beseitigt mögliche Schadenweilerotation genannt. Es ist der Schlüsselapparat verschiedene Präzision von Drehworktable, von elektrischem Prüfgerät, von Fertigung und von prozesskontrolliertem Instrument.
