Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001,ROHS,REACH
Modellnummer:
M079
Treten Sie mit uns in Verbindung

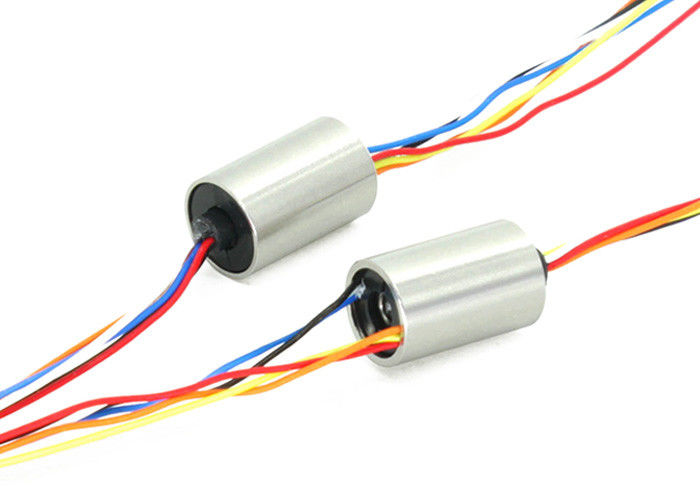

Mini-Drohnen-Ring mit 90°-V-Rohre sorgt für eine reibungslose Drehung
Beschreibung des Kapselrings M079
DieSenRingM079-Serie 360-Grad-drehende Ultra-MiniaturKapselrutschringhat einen Außendurchmesser von 7,9 mm und ist in mehreren Standardmodellen erhältlich, darunter 2, 4, 6, 8 und 12 Kanäle mit 2 bis 12 Schaltkreisen.Schlupfringspeziell von SenRing für elektronische Gimbalstabilisatoren, kleine Drohnen und andere kleine elektronische Verbraucherprodukte entwickelt.4 mm größer als die M065-SerieDiese Serie von Miniaturleitringe verwendet eine 90-Grad-V-Rohr-Konstruktion, die mehrKontaktfläche, glattere Drehung, geringeres Drehmoment undniedrigerer dynamischer Widerstand.
Merkmale von M079 Kapselrutschring
DieKapsel elektrischer Rutschringmit einem Außendurchmesser von 7,9 mm und einem sehr geringen Drehmoment von weniger als 0,06 NmEs unterstützt 2 bis 12 Signalkanäle (2A pro Kanal) in Standardmodellen und kann an die gewünschte Anzahl von Schaltungen angepasst werdenStandardisierte Produkte sind auf Lager und die Installation ist ohne Flansche einfach, da sie mit nur zwei Drähten befestigt werden kann.
Anzahl der Schaltungen: Die Anzahl der Schaltungen kann an die spezifischen Anforderungen einer bestimmten Anwendung angepasst werden.Dies ermöglicht eine größere Flexibilität bei der Konstruktion des Schieberings, um den genauen Anforderungen der Anwendung gerecht zu werden.
Signaltyp: Der Slipring kann angepasst werden, um verschiedene Signaltypen zu unterstützen, einschließlich Strom-, Daten- und Videosignale. Dies ermöglicht eine breitere Palette von Anwendungen.
Strom- und Spannungswerte: Die Strom- und Spannungswerte des Schieberings können an die spezifischen Leistungsanforderungen der Anwendung angepasst werden.
Gehäusematerial: Das Gehäuse für den Ringschleifer kann aus einer Vielzahl von Materialien hergestellt werden, darunter Kunststoff, Aluminium und Edelstahl, um das gewünschte Maß an Haltbarkeit und Schutz zu bieten.
Anschlussart: Der Gleitring kann mit verschiedenenVerbindungsarten, einschließlich Lötenpfeifen, fliegenden Leitungen und Steckverbinder mit spezifischen Pinkonfigurationen.
IP-Einstufung: Der Schiebering kann mit einer spezifischen IP-Einstufung angepasst werden, um vor Staub- und Wassereinströmungen zu schützen, was ihn für den Einsatz inharte Umgebungen.
Technische Spezifikation des Kapselrings M079
| Mechanische Parameter | |
| Arbeitsleben | 10 Millionen für Referenten (abhängig von den Arbeitsbedingungen) |
| Drehgeschwindigkeit | 250 Dreh/min |
| Arbeitszeitnehmer. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0 bis 85% RH |
| Kontaktmaterial | Edelmetall:Gold-Gold |
| Wohnmaterial | Kunststoff |
| Drehmoment | 0.05N.m+0.01N.m/6 Draht |
| IP-Klasse | IP51 |
| Elektrische Parameter | ||
| Spezifikationen. | Macht | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Widerstand gegen Isolierung | ≥ 300MΩ/300VDC | ≥ 300MΩ/300VDC |
| Bleiddraht-Spezifikation. | AWG30# Silberplattiertes Teflon | AWG30# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standardlänge 150 mm (kann angepasst werden) |
|
| Dielektrische Festigkeit | 300VAC@50Hz,60 Sekunden | |
| Elektrische Geräusche | < 0,01Ω | |
| IP-Klasse | IP51 | |
Teil Nr. Beschreibung
| Modell | Schaltkreise Nr. | Maximalstrom/Schaltung | Längen L ((mm) |
| M079-04 | 4 | 1A | 11.8 |
| M079-06 | 6 | 1A | 11.8 |
| M079-08 | 8 | 1A | 11.8 |
| M079-12 | 12 | 1A | 17.6 |
