Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3004006
Treten Sie mit uns in Verbindung
Pneumatische Drehdurchführung kann der Mähdrescher sein, zum von von 6~56 Stromkreis-elektrischer Leistung/Signal zu übertragen

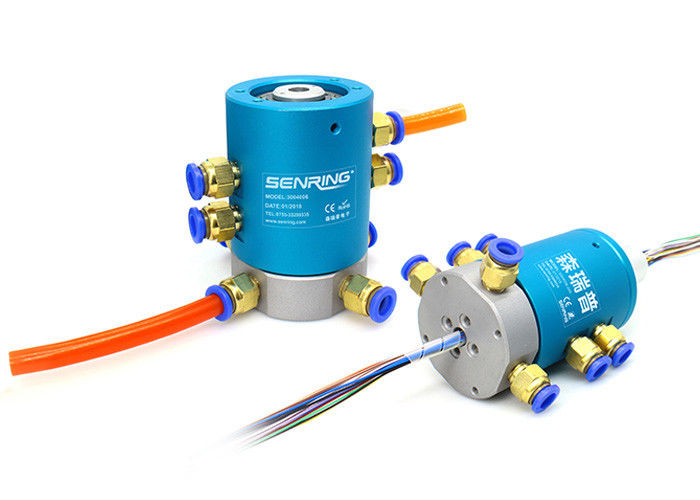

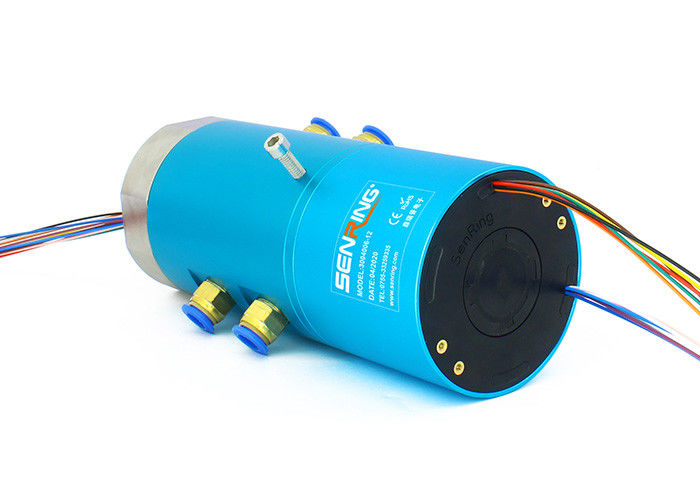

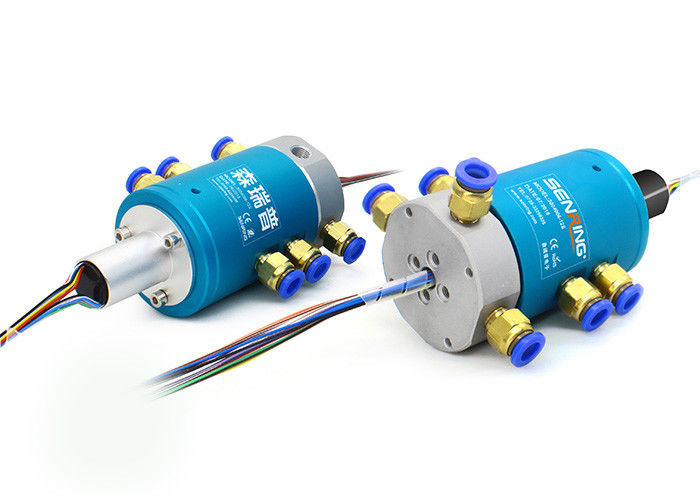

Beschreibung pneumatischer Drehdurchführung 3004006
Das SenRing das pneumatische Drehgelenk mit 3004 Reihen ist ein rotierendes pneumatisches Gelenk mit 4 Kanälen, das 360 Grad drehen kann, um 2 Kanäle von Druckluft, von Dampf, von Vakuum und von anderen Gasmedien zu übertragen. Es stützt verschiedene Gasrohre mit Durchmessern von 4mm, von 6mm, von 8mm, von 10mm und von 12mm. Das Gasdrehgelenk mit 3004 Reihen kann Gase aber auch Mischgetriebe von den verschiedenen Strom nicht nur übermitteln, die von 2A 800A reichen. Es hat die Vorteile des kleinen, leichten, kleinen Drehmoments und der mehrfachen Gaskanäle, die nicht einander behindern.
Eigenschaften pneumatischer Drehdurchführung 3004006
1. Es kann Stromversorgungsversorgungslinien, Bus-Leitungen, Ethernet, USB, industrielle Busse, Steuerleitungen, Magnetventile, Feldlinien, etc. mischen;
2. Der Standard ist Flanschbefestigung und hohle Wellenmontage kann besonders angefertigt werden;
3. Das Medium, das überschreiten kann, umfasst durch Druckluft, Wasserstoff, Stickstoff, chemisches Mischgas, Dampf, Kühlwasser, Heißwasser, Heißöl, Erdöl, Schwefelsäure, Getränke, etc.
Technische Spezifikation pneumatischer Drehdurchführung 3004006
| Durchgänge (Gas) | 4 Durchgänge |
| Rohr-Größe | 6~8mm Rohr,“ Hafen G1/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |

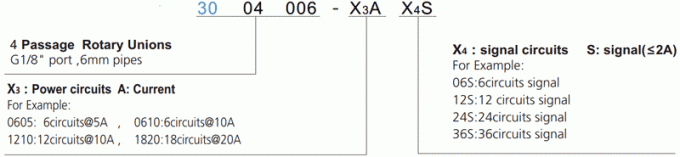

Teilnummernbeschreibung

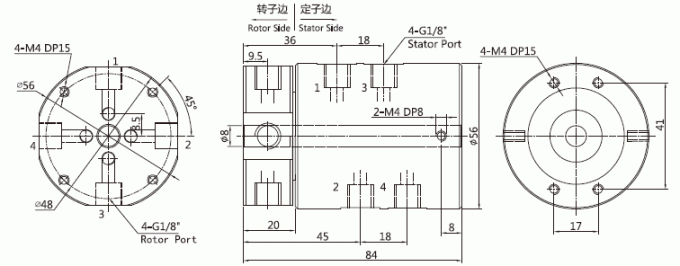

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3004006 | 4 Durchgänge | G1/8“ | 6~8mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3004006-06S | 4 Durchgänge | G1/8“ | 6~8mm | 6 | 14 |
| 3004006-12S | 4 Durchgänge | G1/8“ | 6~8mm | 12 | 21 |
| 3004006-24S | 4 Durchgänge | G1/8“ | 6~8mm | 24 | 35 |
| 3004006-36S | 4 Durchgänge | G1/8“ | 6~8mm | 36 | 52,3 |
| 3004006-56S | 4 Durchgänge | G1/8“ | 6~8mm | 56 | 82 |
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3004006-06S | 4 Durchgänge | G1/8“ | 6~8mm | 0 | 6 | 38 |
| 3004006-0610 | 4 Durchgänge | G1/8“ | 6~8mm | 6 | 0 | 38 |
| 3004006-12S | 4 Durchgänge | G1/8“ | 6~8mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 Durchgänge | G1/8“ | 6~8mm | 6 | 6 | 55 |
| 3004006-1210 | 4 Durchgänge | G1/8“ | 6~8mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 Durchgänge | G1/8“ | 6~8mm | 6 | 12 | 71,5 |
| 3004006-1210-06S | 4 Durchgänge | G1/8“ | 6~8mm | 12 | 6 | 71,5 |
| 3004006-18S | 4 Durchgänge | G1/8“ | 6~8mm | 0 | 18 | 71,5 |
| 3004006-1810 | 4 Durchgänge | G1/8“ | 6~8mm | 18 | 0 | 71,5 |
| 3004006-0610-18S | 4 Durchgänge | G1/8“ | 6~8mm | 6 | 18 | 88,5 |
| 3004006-24S | 4 Durchgänge | G1/8“ | 6~8mm | 0 | 24 | 88,5 |
| 3004006-30S | 4 Durchgänge | G1/8“ | 6~8mm | 0 | 30 | 106 |
| 3004006-36S | 4 Durchgänge | G1/8“ | 6~8mm | 0 | 36 | 125 |
