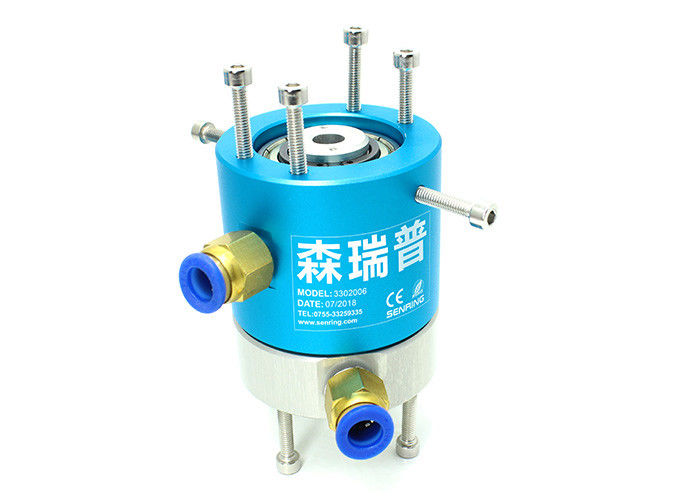

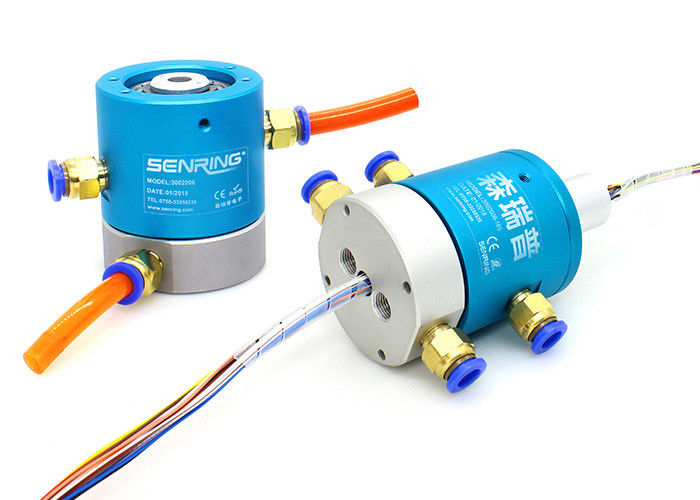

Kompakte Größe und leichtes G1/8“ 2 Gas-Durchgangs-pneumatische Drehdurchführung
Beschreibung pneumatischer Drehdurchführung 3002006
Durchgangsdrehdurchführungen SENRING zwei 3002006 Reihe, Hafen der Unterstützungs G1/8 für 6~8mm Rohre, können verschiedene Medien einschließlich Luft, Dampf, Vakuum, Unterdruck, Überdruck… etc. übertragen wenn drehendes 360°,
Vorteile:
1. kompakte Größe;
2. Leichtgewichtler;
3. niedriges Drehmoment
Eigenschaften pneumatischer Drehdurchführung 3002006
1. Unterstützung Mischenergie und Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw. übertragen;
2. 360° übertragen Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
3. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
4. “ Hafen Unterstützung 2 G1/8 für 6~8mm Rohre;
Technische Spezifikation pneumatischer Drehdurchführung 3002006
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 6~8mm Rohr,“ Hafen G1/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |

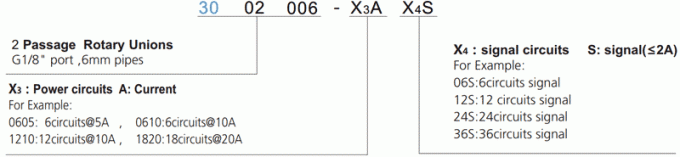

Teilnummernbeschreibung

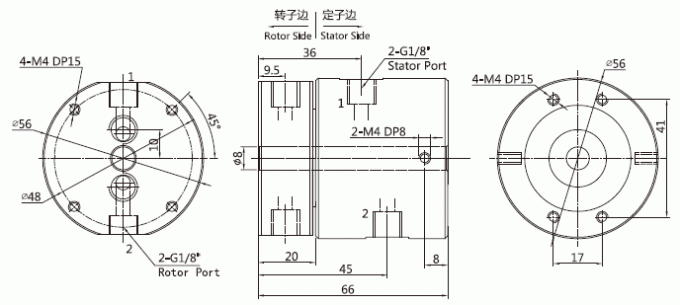

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3002006 | 2 Durchgänge | G1/8“ | 6~8mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3002006-06S | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 14 |
| 3002006-12S | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 21 |
| 3002006-24S | 2 Durchgänge | G1/8“ | 6~8mm | 24 | 35 |
| 3002006-36S | 2 Durchgänge | G1/8“ | 6~8mm | 36 | 52,3 |
| 3002006-56S | 2 Durchgänge | G1/8“ | 6~8mm | 56 | 82 |
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3002006-06S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 6 | 38 |
| 3002006-0610 | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 0 | 38 |
| 3002006-12S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 12 | 55 |
| 3002006-0610-06S | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 6 | 55 |
| 3002006-1210 | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 0 | 55 |
| 3002006-0610-12S | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 12 | 71,5 |
| 3002006-1210-06S | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 6 | 71,5 |
| 3002006-18S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 18 | 71,5 |
| 3002006-1810 | 2 Durchgänge | G1/8“ | 6~8mm | 18 | 0 | 71,5 |
| 3002006-0610-18S | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 18 | 88,5 |
| 3002006-24S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 24 | 88,5 |
| 3002006-30S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 30 | 106 |
| 3002006-36S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 36 | 125 |
