Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001,ROHS,REACH
Modellnummer:
FO208
Treten Sie mit uns in Verbindung

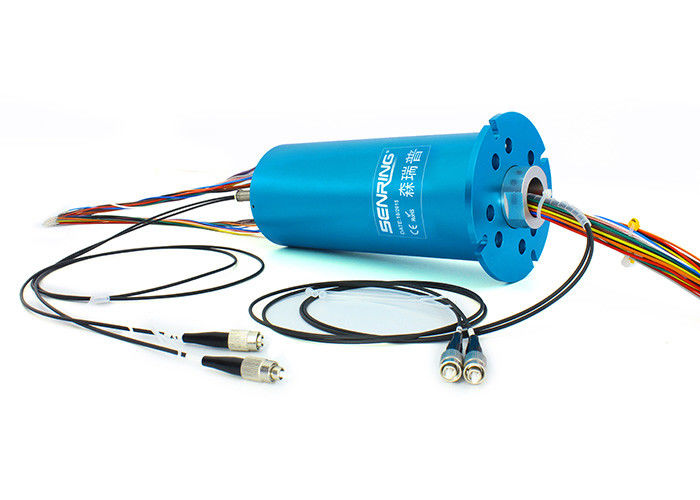

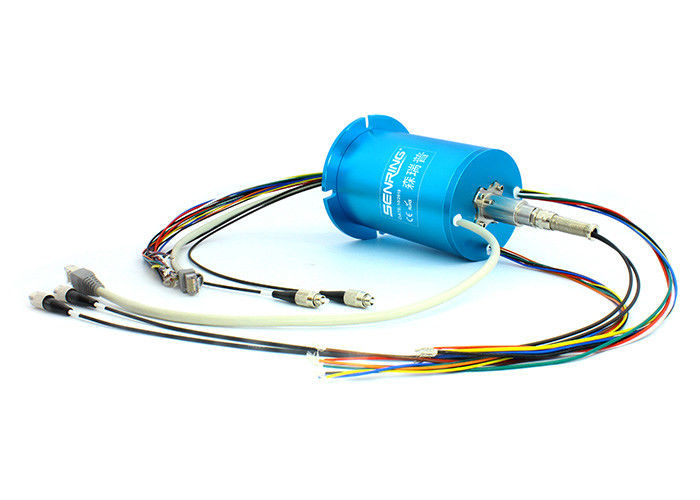

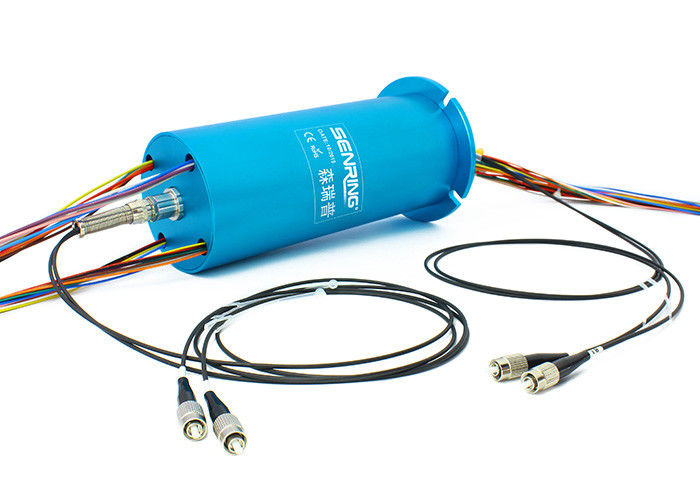

2 Kanal-Faser-elektrischer Beleg Ring Fiber Optic Rotary Joint 1310nm/1550nm
Beschreibung Optikdrehdes gelenkes der Faser-FO208
Die 2 Kanalfaseroptikdreh verbinden (Unterstützungsmonomode-/in mehreren Betriebsarten) können 2 Kanäle von Faseroptiksignalen und 1-72 Kanäle von elektrischen Signalwegen während 360-Grad-der uneingeschränkten ununterbrochenen oder zeitweiligen Rotation gleichzeitig übertragen. Es ist für Plätze passend, die unbegrenzte Rotation beim grossräumige Daten oder Signale von einer örtlich festgelegten Position einer drehenden Position übermitteln auch müssen erfordern. Es kann mechanische Leistung verbessern, vereinfacht Netzbetrieb und vermeidet Schaden der Glasfasern, die durch die Rotation von beweglichen Gelenken verursacht werden.
Eigenschaften Optikdrehdes gelenkes der Faser-FO208
1. Faserverbindungsstück: FC, Sc, St., SMA oder LC (PC /APC), usw. optional;
2. Kann zur Sendeleistung, Steuersignal, Mikroleistungssignal kombiniert werden der antomative Steuerung des Computers;
3. Kann mit dem traditionellen elektrischen Schleifring zur Sendeleistung und zu den Hochgeschwindigkeitsdaten kombiniert werden;
4. Nicht Kontakt, keine Reibung, lang Berufsleben, Million Revolutionen >100 (Revolutionen mit 20-30 Millionen für Zeichenkanalmodell);
5. Sicher und zuverlässig, keine Fernübertragung der elektromagnetischen Störung.
Technische Spezifikation Optikdrehdes gelenkes der Faser-FO208
| Einzelteil/Art | Monomode- (Inspektion) | in mehreren Betriebsarten (Millimeter) |
| Bandbreite (Nanometer) | ±50 | |
| Maximale Einfügungsdämpfung, 23℃ (DB) | 4 | 3,5 |
| Einfügungsdämpfungsschwankung (DB) | ≤2 | ≤1 |
| Rückflussdämpfung (DB) | ≥50 (APC) | ≥40 (PC) |
| maximale Energie (W) | 0,5 | |
| Höchstgeschwindigkeit (U/min) | 400 | |
| Berufsleben | >200 Million | |
| Arbeits-Temperatur (℃) | -20~60 | |
| Lagertemperatur (℃) | -50~85 | |
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Isolationswiderstand | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | <0> | |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | 8000 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Arbeits-Temperatur | -20℃~60℃ |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| IP-Grad | IP51 |
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| FO208 Optik@ Faser-elektrische Tabelle der vorbildlichen Auswahl des Schleifrings Faser Kanäle der Reihe 2; | ||||
| Modell | Faser-Kanal nein. | Energiestromkreise nein (10A) | Signalstromkreise nein (2A/5A) | Länge L (Millimeter) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
