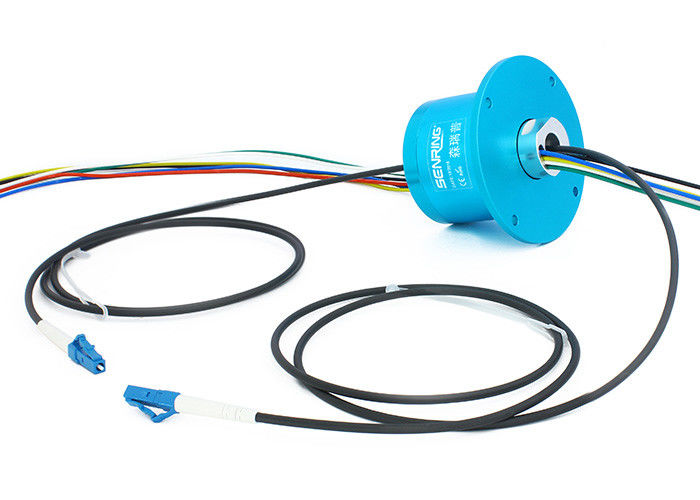

1 Kanal-Faser-elektrischer Schleifring 1310nm/1550nm FORJ von Schleifringen
Beschreibung Optikdrehdes gelenkes der Faser-FO109
Die 1 Kanalfaseroptikdreh verbinden (Unterstützungsmonomode-/in mehreren Betriebsarten) können 1 Kanal von Faseroptiksignalen und 1-72 Kanäle von elektrischen Signalwegen während 360-Grad-der uneingeschränkten ununterbrochenen oder zeitweiligen Rotation gleichzeitig übertragen. Es ist für Plätze passend, die unbegrenzte Rotation beim grossräumige Daten oder Signale von einer örtlich festgelegten Position einer drehenden Position übermitteln auch müssen erfordern. Es kann mechanische Leistung verbessern, vereinfacht Netzbetrieb und vermeidet Schaden der Glasfasern, die durch die Rotation von beweglichen Gelenken verursacht werden.
Eigenschaften Optikdrehdes gelenkes der Faser-FO109
1. Er kann die einzelnen oder mehrfachen Faseroptiksignale mit Mehrkanalrotation übertragen.
2. Faseroptikverbindungsstücke können von FC, Sc, St., SMA oder LC (PC und APC), etc. vorgewählt werden.
3. Es kann Getriebe der Stromversorgung, der Steuersignale, des Instrumentes und der Mikrostromsignale mischen, die für Steuerung des Computers erfordert werden.
4. Es kann in Verbindung mit traditionellen elektrischen Schleifringen verwendet werden, um Opto-elektrische hybride Schleifringe für Sendeleistung und Hochgeschwindigkeitsdaten zu schaffen.
5. Es ist berührungsfrei, nicht-Reibungs, mit einer langen Lebensdauer von bis 100 Million Drehungen (einkernig über 200-300 Million Drehungen).
6. Es ist sicher wasserundurchlässig, zuverlässig, und ohne elektromagnetische Störung und ermöglicht Fernübertragung.
Anwendung:
1. zwischen in unterseeischem Roboter und einem Steuerschiff
2. zwischen in Radarantenne und Bordsignalaufbereitungssystem
3. mit der Turm-Fahrzeugkarosseriekonsole des Kampfwagens drehenden
4. zwischen in Schweißensroboter und Konsole
5. mechanischer entferntinput und Ausgabegeräte und Steuerung
Technische Spezifikation Optikdrehdes gelenkes der Faser-FO109
| Einzelteil/Art | Monomode- (Inspektion) | in mehreren Betriebsarten (Millimeter) |
| Bandbreite (Nanometer) | ±50 | |
| Maximale Einfügungsdämpfung, 23℃ (DB) | 1,2 | 0,7 |
| Einfügungsdämpfungsschwankung (DB) | ≤0.6 | ≤0.4 |
| Rückflussdämpfung (DB) | ≥55 (ohne Verbindungsstück) | ≥40 (ohne Verbindungsstück) |
| maximale Energie (W) | 0,5 | |
| Höchstgeschwindigkeit (U/min) | 400 | |
| Berufsleben | >200 Million | |
| Arbeits-Temperatur (℃) | -20~60 | |
| Lagertemperatur (℃) | -50~85 | |
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Isolationswiderstand | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | <0> | |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | 8000 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Arbeits-Temperatur | -20℃~60℃ |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| storque | 0.1N.m; Stromkreise +0.03N.m/6 |
| IP-Grad | IP51 |
Teilnummernbeschreibung
Zeichnung
| Reihe FO109 1 Faser-elektrische Tabelle der vorbildlichen Auswahl des Schleifrings des Kanals; | ||||
| Modell | Faser-Kanal nein. | Energiestromkreise nein (10A) | Signalstromkreise nein (2A/5A) | Länge L (Millimeter) |
| FO109-02S | 1 | 0 | 2 | 32 |
| FO109-0210 | 1 | 2 | 0 | 32 |
| FO109-03S | 1 | 0 | 3 | 36 |
| FO109-0310 | 1 | 3 | 0 | 36 |
| FO109-06S | 1 | 0 | 6 | 48 |
| FO109-0210-04S | 1 | 2 | 4 | 48 |
| FO109-0410-02S | 1 | 4 | 2 | 48 |
| FO109-1210-12S | 1 | 12 | 12 | 120 |
| FO109-1810-06S | 1 | 18 | 6 | 120 |
| FO109-2410 | 1 | 24 | 0 | 120 |
| FO109-30S | 1 | 0 | 30 | 144 |
| FO109-0610-24S | 1 | 6 | 24 | 144 |
| FO109-1210-18S | 1 | 12 | 18 | 144 |
| FO109-1810-12S | 1 | 18 | 12 | 144 |
| FO109-0610 | 1 | 6 | 0 | 48 |
| FO109-12S | 1 | 0 | 12 | 72 |
| FO109-0210-10S | 1 | 2 | 10 | 72 |
| FO109-0310-09S | 1 | 3 | 9 | 72 |
| FO109-0610-06S | 1 | 6 | 6 | 72 |
| FO109-0810-04S | 1 | 8 | 4 | 72 |
| FO109-1010-02S | 1 | 10 | 2 | 72 |
| FO109-18S | 1 | 0 | 18 | 96 |
| FO109-0210-16S | 1 | 2 | 16 | 96 |
| FO109-0410-14S | 1 | 4 | 14 | 96 |
| FO109-0610-12S | 1 | 6 | 12 | 96 |
| FO109-0810-10S | 1 | 8 | 10 | 96 |
| FO109-1010-08S | 1 | 10 | 8 | 96 |
| FO109-1210-06S | 1 | 12 | 6 | 96 |
| FO109-1410-04S | 1 | 14 | 4 | 96 |
| FO109-1610-02S | 1 | 16 | 2 | 96 |
| FO109-24S | 1 | 0 | 24 | 120 |
| FO109-0410-20S | 1 | 4 | 24 | 120 |
| FO109-0610-18S | 1 | 6 | 18 | 120 |
| FO109-2410-06S | 1 | 24 | 6 | 144 |
| FO109-3010 | 1 | 30 | 0 | 144 |
| FO109-36S | 1 | 0 | 36 | 168 |
| FO109-0610-30S | 1 | 6 | 30 | 168 |
| FO109-1210-24S | 1 | 12 | 24 | 168 |
| FO109-3610 | 1 | 36 | 0 | 168 |
| FO109-42S | 1 | 0 | 42 | 192 |
| FO109-0610-36S | 1 | 6 | 36 | 192 |
| FO109-1210-30S | 1 | 12 | 30 | 192 |
| FO109-48S | 1 | 0 | 48 | 216 |
| FO109-0610-42S | 1 | 6 | 42 | 216 |
| FO109-0910-39S | 1 | 9 | 39 | 216 |
| FO109-1210-36S | 1 | 12 | 36 | 216 |
| FO109-1810-30S | 1 | 18 | 30 | 216 |
| FO109-2410-24S | 1 | 24 | 24 | 216 |
| FO109-60S | 1 | 0 | 60 | 264 |
| FO109-0610-54S | 1 | 6 | 54 | 264 |
| FO109-0910-51S | 1 | 9 | 51 | 364 |
| FO109--1210-48S | 1 | 12 | 48 | 364 |
| FO109-72S | 1 | 0 | 72 | 312 |
| FO109-1210 | 1 | 12 | 0 | 72 |
