Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001,ROHS,REACH
Modellnummer:
FO102
Treten Sie mit uns in Verbindung

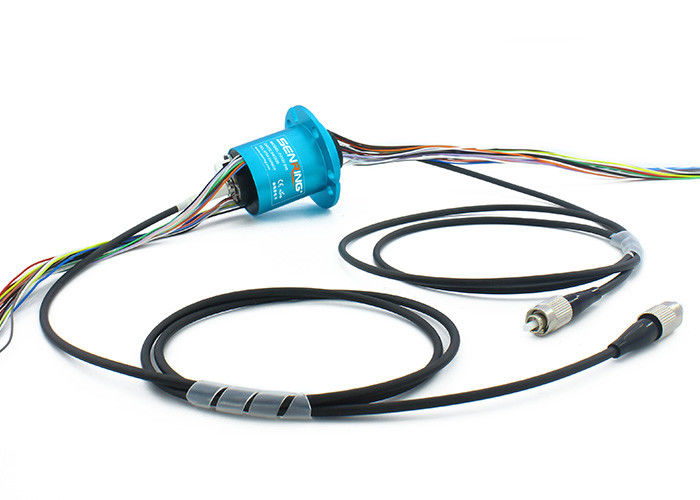

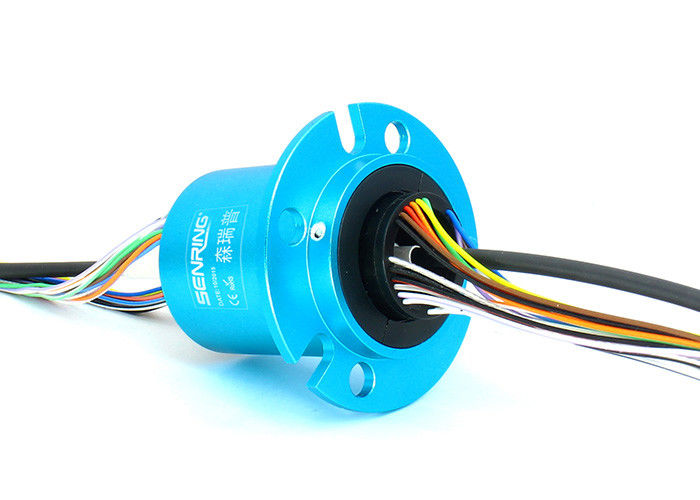

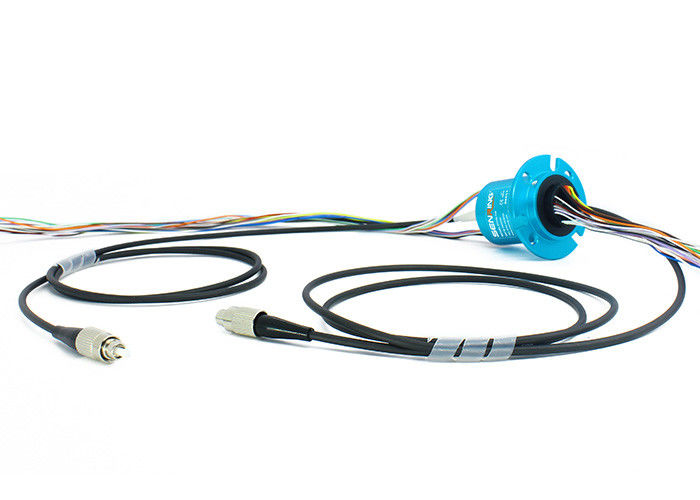

Arbeitsgeschwindigkeit Faser-Optikbeleg-Ring Rotary Joint Withs 2000 U/min für drehende Ausrüstung
Beschreibung Optikdrehdes gelenkes der Faser-FO102
Kanal SENRING 1, den Faser-elektrisches Schleifring Faseroptikdrehgelenk auch 1 Kanal Faseroptikschleifring, 1 Kanalfaser (Stützmonomode-/in mehreren Betriebsarten) kann Datum ohne Verlust übertragen als uneingeschränktes Roating 360° nannte
Eigenschaften Optikdrehdes gelenkes der Faser-FO102
1. Einfachkanalfaseroptiksignal wenn kann roating übertragen 360°;
2. Länge: 1310nm;
3. Niedrige Einfügungsdämpfung, hohe Geschwindigkeit;
4. Nicht Kontakt, keine Reibung, lang Berufsleben, Million Revolutionen >100 (Revolutionen mit 20-30 Millionen für Zeichenkanalmodell);
5. Kann zur Sendeleistung, Steuersignal, Mikroleistungssignal kombiniert werden der antomative Steuerung des Computers;
6. Kann mit dem traditionellen elektrischen Schleifring zur Sendeleistung und zu den Hochgeschwindigkeitsdaten kombiniert werden;
7. Kleiner, leichter, hoher Dichtungsgrad;
8. Getriebesignal aus optischen Fasern, kein Durchsickern, keine Fernübertragung der elektromagnetischen Störung.
Technische Spezifikation Optikdrehdes gelenkes der Faser-FO102
| Einzelteil/Art | Monomode- (Inspektion) | in mehreren Betriebsarten (Millimeter) |
| Bandbreite (Nanometer) | ±50 | |
| Maximale Einfügungsdämpfung, 23℃ (DB) | 1,2 | 0,7 |
| Einfügungsdämpfungsschwankung (DB) | ≤0.6 | ≤0.4 |
| Rückflussdämpfung (DB) | ≥55 (ohne Verbindungsstück) | ≥40 (ohne Verbindungsstück) |
| maximale Energie (W) | 0,5 | |
| Höchstgeschwindigkeit (U/min) | 2000 | |
| Berufsleben | >200 Million | |
| Arbeits-Temperatur (℃) | -20~60 | |
| Lagertemperatur (℃) | -50~85 | |
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Isolationswiderstand | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| Anschlussleitungsspezielles. | AWG26# Silber-überzog Teflon | AWG26# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | <0> | |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | 8000 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Arbeits-Temperatur | -20℃~60℃ |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| IP-Grad | IP51 |
Teilnummernbeschreibung
Zeichnung
