Staubdichter und wasserdichter Beleg Ring Combination Transmission USB, Ethernet, Faser und andere Signale

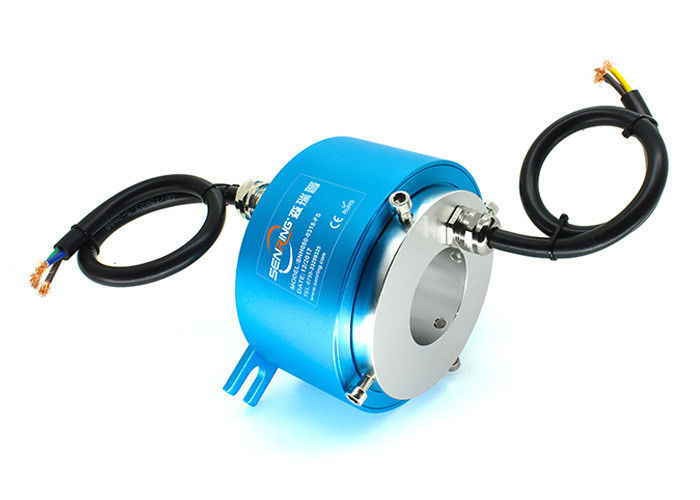

Beschreibung des wasserdichten Schleifrings FH2586
Reihe FH2586 Dustproof&waterproof-Beleg Ring Lead Electric Appliance, Lochgröße 25.4mm, Od: 86mm, IP-Grad bis zu IP68, besonders bestimmt für Unterwasserarbeitsbereich wenn drehendes 360°.
Eigenschaften des wasserdichten Schleifrings FH2586
1. Besonders entworfen für Unterwasserfunktion und schwere Umwelt;
2. Industrielles Gradprodukt, mit Ständerflansch, IP-Grad: IP65, IP68 optional,
3. Kombinationsgetriebe USB, Ethernet, Faser und andere Signalkundenbezogenheit verfügbar;
4. Annahme des gold- Goldkontaktes, der importierten Dichtung und der Militär-gradüberzugbehandlung;
5. Rostfeste, Säure- und Alkaliwiderstandedelstahlwohnung der Arbeit in allen Arten schlechte Umwelt stabil sich vergewissern.
Teilnummernbeschreibung
Zeichnung des wasserdichten Schleifrings FH2586
Vorbildliche Standardliste
| Modell | Stromkreis/Signal nein. | Länge L (Millimeter) | |
| signal/5A | 10A | ||
| FH2586-02S | 2 | 0 | 56 |
| FH2586-0210 | 0 | 2 | 56 |
| FH2586-03S | 3 | 0 | 60 |
| FH2586-0310 | 0 | 3 | 60 |
| FH2586-06S | 6 | 0 | 60 |
| FH2586-0210-04S | 4 | 2 | 72 |
| FH2586-0410-02S | 2 | 4 | 72 |
| FH2586-0610 | 0 | 6 | 72 |
| FH2586-12S | 12 | 0 | 96 |
| FH2586-0210-10S | 10 | 2 | 96 |
| FH2586-0310-09S | 9 | 3 | 96 |
| FH2586-0610-06S | 6 | 6 | 96 |
| FH2586-0810-04S | 4 | 8 | 96 |
| FH2586-1010-02S | 2 | 10 | 96 |
| FH2586-1210 | 0 | 12 | 96 |
| FH2586-18S | 18 | 0 | 120 |
| FH2586-0210-16S | 16 | 2 | 120 |
| FH2586-0410-14S | 14 | 4 | 120 |
| FH2586-0610-12S | 12 | 6 | 120 |
| FH2586-0810-10S | 10 | 8 | 120 |
| FH2586-1010-08S | 8 | 10 | 120 |
| FH2586-1210-06S | 6 | 12 | 120 |
| FH2586-1410-04S | 4 | 14 | 120 |
| FH2586-1610-02S | 2 | 16 | 120 |
| FH2586-24S | 24 | 0 | 144 |
| FH2586-0410-20S | 20 | 4 | 144 |
| FH2586-0610-18S | 18 | 6 | 144 |
| FH2586-1210-12S | 12 | 12 | 144 |
| FH2586-1810-06S | 6 | 18 | 144 |
| FH2586-2410 | 0 | 24 | 144 |
| FH2586-30S | 30 | 0 | 168 |
| FH2586-0610-24S | 24 | 6 | 168 |
| FH2586-1210-18S | 18 | 12 | 168 |
| FH2586-1810-12S | 12 | 18 | 168 |
| FH2586-2410-06S | 6 | 24 | 168 |
| FH2586-3010 | 0 | 30 | 168 |
| FH2586-36S | 36 | 0 | 192 |
| FH2586-0610-30S | 30 | 6 | 192 |
| FH2586-1210-24S | 24 | 12 | 192 |
| FH2586-3610 | 0 | 36 | 192 |
| FH2586-42S | 420 | 216 | 216 |
| FH2586-0610-36S | 36 | 6 | 216 |
| FH2586-1210-30S | 30 | 12 | 216 |
| FH2586-48S | 48 | 0 | 240 |
| FH2586-0610-42S | 42 | 6 | 240 |
| FH2586-1010-38S | 38 | 10 | 240 |
| FH2586-1210-36S | 36 | 12 | 240 |
| FH2586-1810-30S | 30 | 18 | 240 |
| FH2586-2410-24S | 24 | 24 | 240 |
| FH2586-60S | 60 | 0 | 288 |
| FH2586-0610-54S | 54 | 6 | 288 |
| FH2586-1010-50S | 50 | 10 | 288 |
| FH2586-1210-48S | 48 | 12 | 288 |
| FH2586-72S | 72 | 0 | 336 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie das Ethernet-, Energie- und Zeichenkanalnr. besonders an oder mischen Sie anderes Signal des Schleifrings, pls Kontakt der SenRing-Verkäufer.
| Mechanische Daten | |
| Spezifikt. | Daten |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -40℃∼85℃ |
| IP-Grad | IP68 |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Edelstahl |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Material | RoHS konform |
| CER-Zertifikat | ja |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Spannungsbereich | 0∼690VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
FH2586 wasserdichter Beleg Ring Grade Table
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: (Standard) | 100RPM | 10 Millionen | Edelmetall |
| D: (industrical) | 200RPM | 30 Millionen |
Goldgold
|
