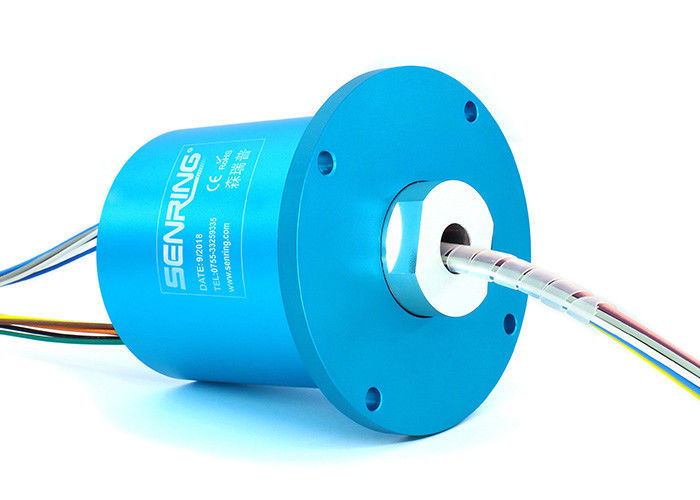

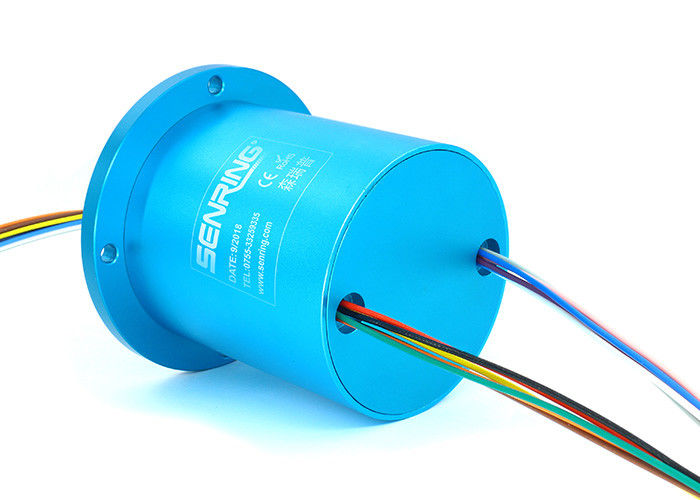

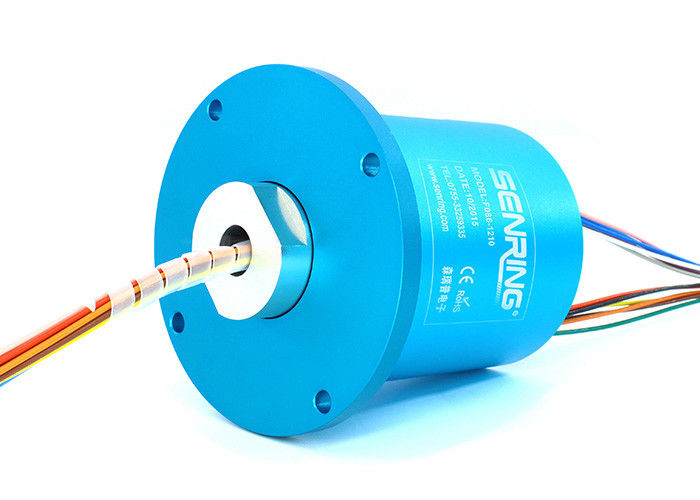

CER IP65 wasserdichtes Beleg-Ring Solid Od 86mm für Verpackmaschine
Beschreibung des wasserdichten Schleifrings F086
Staubdichter und wasserdichter leitfähiger Schleifring-, alias wasserdichter und staubdichterschleifringkollektor Reihe SenRing F086, hat ein Schutzniveau von IP65 (niedriger als F028 und F038) und kann in der Ausrüstung wie Getränkeverpackmaschinen und Biermaschinen verwendet werden, die den imprägniernden Schleifring erfordern, aber erfordert nicht den Schleifring, im Wasser untergetaucht zu werden. Wenn Sie den Schleifring im Wasser oder in der Flüssigkeit benutzen müssen, treten Sie bitte mit technischem Personal SenRing in Verbindung, um das Schutzniveau zu erhöhen.
Eigenschaften des wasserdichten Schleifrings F086
1. Das wasserdichte Niveau ist IP65 (IP68 kann besonders angefertigt werden);
2. Der Schleifring hat einen Außendurchmesser von 86mm und eine Länge von 62~246mm;
3. Es stützt 2~48 Kanäle gegenwärtiges/Signal 5A~10A;
4. Die Wohnung wird vom Edelstahlmaterial, das korrosionsbeständig ist, Säure und das beständige Alkali hergestellt und kann in der verschiedenen rauen Umwelt stabil arbeiten;
5. Der integrierte Strukturentwurf macht es einfach zu installieren.
Wasserdichter Schleifring
1. Entworfen für Endenwellen-/-flanschinstallation, beiliegende Art, wasserdicht
2. Gebrauchsfaser-Bürstentechnologie, die einige Vorteile über herkömmlichen Schleifringkontakten einschließlich mehrfache Berührungspunkte pro Bürstenbündel anbietet
3. Standard, ab Lager
4. Bürste Gold überzogene Ring und der Goldlegierung
5. Stützenergie, Signalübertragen
6. Ringkombination ist verfügbar
Technische Spezifikation des wasserdichten Schleifrings F086
| Mechanische Daten | |
| Spezifikt. | Daten |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -40℃∼85℃ |
| IP-Grad | IP65, optionales IP68 |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung oder Edelstahl |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Material | RoHS konform |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| CER-Zertifikat | ja | |

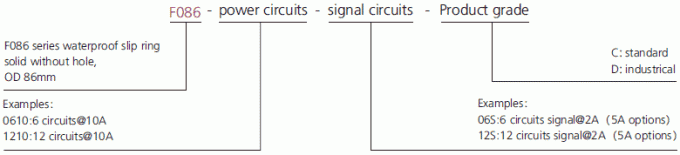

Teilnummernbeschreibung

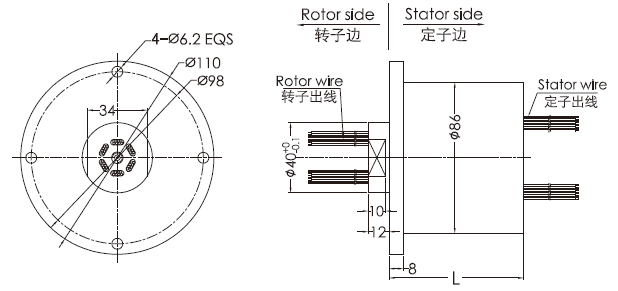

Zeichnung des wasserdichten Schleifrings F086
Vorbildliche Standardliste
| Modell | Stromkreis/Signal nein. | Länge L (Millimeter) | |
| signal/5A | 10A | ||
| F086-0210 | 0 | 2 | 62 |
| F086-02S | 2 | 0 | 62 |
| F086-0310 | 0 | 3 | 66 |
| F086-03S | 3 | 0 | 66 |
| F086-0410 | 0 | 4 | 70 |
| F086-04S | 4 | 0 | 70 |
| F086-0210-02S | 2 | 2 | 70 |
| F086-0610 | 0 | 6 | 78 |
| F086-06S | 6 | 0 | 78 |
| F086-0210-04S | 4 | 2 | 78 |
| F086-0410-02S | 2 | 4 | 78 |
| F086-1210 | 0 | 12 | 102 |
| F086-12S | 12 | 0 | 102 |
| F086-0610-06S | 6 | 6 | 102 |
| F086-1810 | 0 | 18 | 126 |
| F086-18S | 18 | 0 | 126 |
| F086-0610-12S | 12 | 6 | 126 |
| F086-1210-06S | 6 | 12 | 126 |
| F086-2410 | 0 | 24 | 150 |
| F086-24S | 24 | 0 | 150 |
| F086-1210-12S | 12 | 12 | 150 |
| F086-0610-18S | 18 | 6 | 150 |
| F086-3010 | 0 | 30 | 174 |
| F086-30S | 30 | 0 | 174 |
| F086-1810-12S | 12 | 18 | 174 |
| F086-1210-18S | 18 | 12 | 174 |
| F086-0610-24S | 24 | 6 | 174 |
| F086-3610 | 0 | 36 | 198 |
| F086-36S | 36 | 0 | 198 |
| F086-2410-12S | 12 | 24 | 198 |
| F086-1210-24S | 24 | 12 | 198 |
| F086-48S | 48 | 0 | 246 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie das Ethernet-, Energie- und Zeichenkanalnr. besonders an oder mischen Sie anderes Signal des Schleifrings, pls Kontakt der SENRING-Verkäufer.
F086 wasserdichter Beleg Ring Grade Table
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: (Standard) | 100RPM | 10 Millionen | Edelmetall |
| D: (industrical) | 200RPM | 30 Millionen |
Goldgold
|
