600 RPM Industrielle mittlere Größe durch Bohrring-Slip-Ring-Loch Größe 25,4 mm

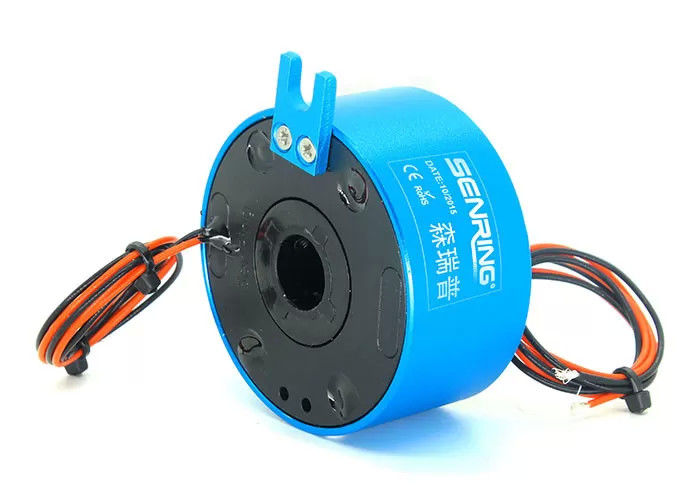

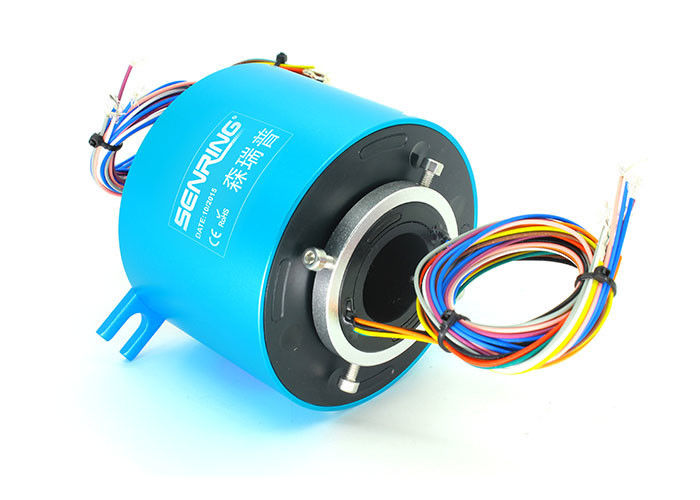

Beschreibung von H25119 Durchbohrungsrutschring
Die H25119-Serie ist ein standardmäßiger leitfähiger Schiebering mit einer Öffnung von 25,4 mm (geeignet für jede Drehvorrichtung mit einem Durchmesser von ≤ 25,4 mm) und einem Außendurchmesser von 119 mm.Es kann stabil 2 bis 8 Kanäle von 0 ~ 2A Strom oder Signal übertragen und kann für jedes Gerät verwendet werden, das 360 ° Drehung für die Leitung oder Übertragung verschiedener Signale erfordert.
| Mechanische Parameter | |
| Arbeitsleben | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Drehgeschwindigkeit | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Arbeitszeitnehmer. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0 bis 85% RH |
| Kontaktmaterial | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Wohnmaterial | AL-Legierung |
| Drehmoment | 0.05N.m+0.02N.m/6 Draht |
| IP-Klasse | IP51 |
| Elektrische Parameter | ||
| Spezifikationen. | Macht | Signal |
| Spannungsbereich | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Widerstand gegen Isolierung | Bei einer Leistung von ≥ 1000MΩ/500VDC | Bei einer Leistung von ≥ 1000MΩ/500VDC |
| Bleiddraht-Spezifikation. | AWG17# Silberplattiertes Teflon | AWG22# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standardlänge 300mm (kann angepasst werden) | |
| Dielektrische Festigkeit | 800VAC@50Hz,60s | |
| Elektrische Geräusche | < 0,01Ω | |
Merkmale der H25119 Durchbohrungsrutschring
1Die fortschrittliche Multi-Point-Kontaktbürstechnologie sorgt für einen zuverlässigen Kontakt mit geringer Reibung;
2. Standardmodell unterstützt 2~60 Schaltkreise power@10A ((N*10A)) oder 2~196 Schaltkreise signal@2A,Strom und Kanäle können angepasst werden;
3. Kann angepasst werden, um Leistung/Signalübertragung zu kombinieren
4- Unterstützung der Übertragung mit Signalen;
5Integrierte Struktur, einfache Installation.
| Modell | Schaltkreise | Längen L ((mm) | Modell | Schaltkreise | Längen L ((mm) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H25119-02S | 0 | 2 | 36 | H25119-48S | 0 | 48 | 220 |
| H310-H310-H310 | 2 | 0 | 36 | H3701 bis H3702 | 6 | 42 | 220 |
| H3701 bis H3703 | 0 | 3 | 40 | H511-H511-H511-H512-H512 | 12 | 36 | 220 |
| H25119-0310 | 3 | 0 | 40 | H25119-1810-30S | 18 | 30 | 220 |
| H25119-06S | 0 | 6 | 52 | H25119-P2410-24S | 24 | 24 | 220 |
| H310-H310-H310-H | 2 | 4 | 52 | H3209 bis H3209 | 48 | 0 | 220 |
| H310-H310-H310-H3 | 4 | 2 | 52 | H25119-60S | 0 | 60 | 268 |
| H3201 bis H3202 | 6 | 0 | 52 | H310-H310-H310-H | 6 | 54 | 268 |
| H25119-12S | 0 | 12 | 76 | H310-H310-H310-H | 9 | 51 | 268 |
| H310-H310-H310 | 2 | 10 | 76 | H25119-1210-48S | 12 | 48 | 268 |
| H25119-0310-09S | 3 | 9 | 76 | H25119-2410-36S | 24 | 36 | 268 |
| H3205-0620-0620 | 6 | 6 | 76 | H25119-72S | 0 | 72 | 316 |
| H310-H310-H310-H | 8 | 4 | 76 | H25119-1210-60S | 12 | 60 | 316 |
| H25119-1010-02S | 10 | 2 | 76 | H25119-2410-48S | 24 | 48 | 316 |
| H3209 bis H3209 | 12 | 0 | 76 | H3203 - H3204 - H3204 | 36 | 36 | 316 |
| H25119-18S | 0 | 18 | 100 | H25119-84S | 0 | 84 | 364 |
| H25119-0210-16S | 2 | 16 | 100 | H25119-1210-72S | 12 | 72 | 364 |
| H310-H310-H310-H310 | 4 | 14 | 100 | H25119-2410-60S | 24 | 60 | 364 |
| H310-H310-H310 | 6 | 12 | 100 | H25119-2610-48S | 26 | 48 | 364 |
| H25119-0810-10S | 8 | 10 | 100 | H25119-96S | 0 | 96 | 412 |
| H25119-1010-08S | 10 | 8 | 100 | H25119-1210-84S | 12 | 84 | 412 |
| H3701 bis H3702 | 12 | 6 | 100 | H25119-2410-72S | 14 | 72 | 412 |
| H25119-1410-04S | 14 | 4 | 100 | H3203 - H3204 - H3204 | 36 | 60 | 412 |
| H25119-1610-02S | 16 | 2 | 100 | H25119-4210-54S | 42 | 54 | 412 |
| H25119-24S | 0 | 24 | 124 | H25119-108S | 0 | 108 | 460 |
| H25119-0410-20S | 4 | 20 | 124 | H25119-1210-96S | 12 | 96 | 460 |
| H5701-05702 | 6 | 18 | 124 | H25119-2410-84S | 24 | 84 | 460 |
| H25119-1210-12S | 12 | 12 | 124 | H25119-3610-72S | 36 | 72 | 460 |
| H3208 - H3208 - H3208 - H3208 | 18 | 6 | 124 | H25119-120S | 0 | 120 | 508 |
| H3209 bis H3209 | 24 | 0 | 124 | H25119-1210-108S | 12 | 108 | 508 |
| H25119-30S | 0 | 30 | 148 | H25119-2410-96S | 24 | 96 | 508 |
| H25119-0610-24S | 6 | 24 | 148 | H3203 - H3203 - H3204 | 36 | 84 | 508 |
| H3202 bis H3203 | 12 | 18 | 148 | H25119-4810-72S | 48 | 72 | 508 |
| H25119-1810-12S | 18 | 12 | 148 | H511-H511-H511-H | 0 | 132 | 556 |
| H3701 bis H3702 | 24 | 6 | 148 | H25119-1210-120S | 12 | 120 | 556 |
| H3209 bis H3209 | 30 | 0 | 148 | H25119-2410-108S | 24 | 108 | 556 |
| H25119-36S | 0 | 36 | 172 | H25119-3610-96S | 36 | 96 | 556 |
| H310-H310-H310 | 6 | 30 | 172 | H25119-4810-84S | 48 | 84 | 556 |
| H25119-1210-24S | 12 | 24 | 172 | H311-H311-H312 | 0 | 144 | 604 |
| H3113 bis H3124 | 36 | 0 | 172 | H25119-1210-132S | 12 | 132 | 604 |
| H25119-42S | 0 | 42 | 196 | H25119-2410-120S | 24 | 120 | 604 |
| H3203 bis H3204 | 6 | 36 | 196 | H3203 - H3204 - H3204 | 36 | 108 | 604 |
| H310-H310-H310 | 12 | 30 | 196 | H25119-4810-96S | 48 | 96 | 604 |
| H3401 bis H3402 | 42 | 0 | 196 | H25119-6010-84S | 60 | 84 | 604 |
* Anmerkung: Schaltkreise können parallel kombiniert werden, um einen größeren Strom zu erzeugen, N Schaltkreise von 10A, um N*10A zu erhalten, z. B. 2 Schaltkreise von 10A parallel, um 20A zu verwenden.10A Schaltkreise Nr. und Signalschaltkreise (Nr. 5A)kann auf Basis von Standardprodukten angepasst werdenBitte fragen Sie Senring nach Details.
H25119 Einstufungstabelle
| Klasse-Code | Höchstdrehzahl | Arbeitsleben | Kontaktmaterial |
| C (Standard) | 250 Dreh/min | 20 Millionen Umdrehungen | Edelmetall |
| D (Industrie) | 600 Dreh/min | 80 Millionen Umdrehungen | Edelmetall |
| H(Hochwertigkeit) | 1000 Dreh/min. | 150 Millionen Umdrehungen | Goldlegierung |
Warum sollte ich für Kontaktlinsen Edelmetall und nicht Quecksilber wählen?
Die Hauptgründe sind Sicherheit. Quecksilber ist natürlich eine giftige Substanz, also wenn Ihre Anwendung die Herstellung oder Verarbeitung von Lebensmitteln, pharmazeutische Geräte,oder jede andere Verwendung, bei der eine Kontamination eine ernsthafte Gefahr darstellen könnteDie Kommission ist der Auffassung, daß die Kommission in diesem Zusammenhang eine Reihe von Maßnahmen ergreift, um die
