Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H70140
Treten Sie mit uns in Verbindung

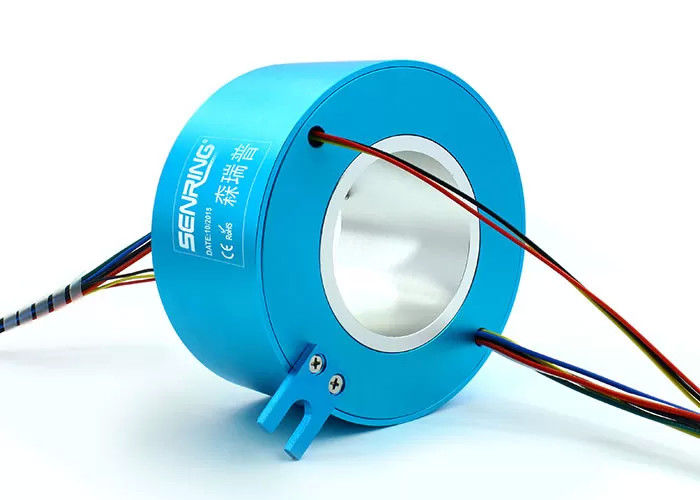

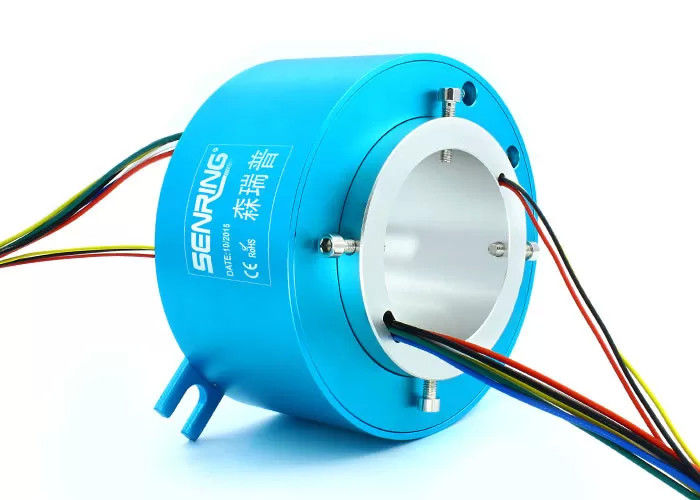

Elektrische Ausrüstung Hydraulisch Pneumatisch Durch Loch Ringschleifer Loch Größe: 70mm,OD: 140mm
Beschreibung von H70140 Durchbohrungsrutschring
Die H70140-Serie ist ein standardmäßiger leitfähiger Schiebering mit einer Blende von 70 mm (geeignet für jede Drehvorrichtung mit einem Durchmesser von ≤ 70 mm) und einem Außendurchmesser von 140 mm.Es kann stabil 2 bis 48 Kanäle von Strom oder Signal übertragen und kann für jedes Gerät verwendet werden, das eine Drehung von 360 ° für die Leitung oder Übertragung verschiedener Signale erfordert.
| Mechanische Parameter | |
| Arbeitsleben | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Drehgeschwindigkeit | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Arbeitszeitnehmer. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0 bis 85% RH |
| Kontaktmaterial | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Wohnmaterial | AL-Legierung |
| Drehmoment | 0.05N.m+0.02N.m/6 Draht |
| IP-Klasse | IP51 |
| Elektrische Parameter | ||
| Spezifikationen. | Macht | Signal |
| Spannungsbereich | 0 ~ 690VAC/VDC | 0~440VAC/VDC |
| Widerstand gegen Isolierung | Bei einer Leistung von ≥ 1000MΩ/500VDC | Bei einer Leistung von ≥ 1000MΩ/500VDC |
| Bleiddraht-Spezifikation. | AWG17# Silberplattiertes Teflon | AWG22# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standardlänge 300mm (kann angepasst werden) | |
| Dielektrische Festigkeit | 800VAC@50Hz,60s | |
| Elektrische Geräusche | < 0,01Ω | |
Merkmale der H311: nicht mehr als 5 mg/kgDurchbohrungsring
1. Durch die Annahme eines fortschrittlichen Mehrpunktkontakts mit Edelmetall-Cluster-Bürste wird ein zuverlässiger Kontakt mit extrem geringer Reibung gewährleistet;
2Es kann stabil 1-48 Kanäle Strom/Signal übertragen, mit mehreren Standard-Spezifikationen und anpassbaren Optionen;
3Es kann die Übertragung von Video, Daten und anderen Signalen mischen;
4. Unterstützt eine gemischte Übertragung von Signalen und Leistung;
5- Integrierte Struktur, einfach zu installieren.
| Modell | Schaltkreise | Längen L ((mm) | Modell | Schaltkreise | Längen L ((mm) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H70140-02S | 0 | 2 | 42 | H70140 bis 36S | 0 | 36 | 178 |
| H70140-0210 | 2 | 0 | 42 | H70140 bis 0610-30S | 6 | 30 | 178 |
| H70140-03S | 0 | 3 | 46 | H70140-1210-24S | 12 | 24 | 178 |
| H70140-0310 | 3 | 0 | 46 | H70140 bis 3610 | 36 | 0 | 178 |
| H70140-06S | 0 | 6 | 58 | H70140-42S | 0 | 42 | 202 |
| H70140-0210-04S | 2 | 4 | 58 | H70140-0610-36S | 6 | 36 | 202 |
| H70140-0410-02S | 4 | 2 | 58 | H70140-1210-30S | 12 | 30 | 202 |
| H70140-0610 | 6 | 0 | 58 | H70140 bis 4210 | 42 | 0 | 202 |
| H70140 bis 12S | 0 | 12 | 82 | H70140 bis 48S | 0 | 48 | 226 |
| H70140-0210-10S | 2 | 10 | 82 | H70140-0610-42S | 6 | 42 | 226 |
| H70140-0310-09S | 3 | 9 | 82 | H70140-1210-36S | 12 | 36 | 226 |
| H70140-0610-06S | 6 | 6 | 82 | H70140-1810-30S | 18 | 30 | 226 |
| H70140-0810-04S | 8 | 4 | 82 | H70140-P2410-24S | 24 | 24 | 226 |
| H70140-1010-02S | 10 | 2 | 82 | H70140 bis 4810 | 48 | 0 | 226 |
| H70140 bis 1210 | 12 | 0 | 82 | H70140-60S | 0 | 60 | 274 |
| H70140-18S | 0 | 18 | 106 | H70140-0610-54S | 6 | 54 | 274 |
| H70140-0210-16S | 2 | 16 | 106 | H70140-0910-51S | 9 | 51 | 274 |
| H70140-0410-14S | 4 | 14 | 106 | H70140-1210-48S | 12 | 48 | 274 |
| H70140-0610-12S | 6 | 12 | 106 | H70140-2410-36S | 24 | 36 | 274 |
| H70140-0810-10S | 8 | 10 | 106 | H70140-72S | 0 | 72 | 322 |
| H70140-1010-08S | 10 | 8 | 106 | H70140-1210-60S | 12 | 60 | 322 |
| H70140-1210-06S | 12 | 6 | 106 | H70140-2410-48S | 24 | 48 | 322 |
| H70140-1410-04S | 14 | 4 | 106 | H70140 bis 3610 bis 366S | 36 | 36 | 322 |
| H70140-1610-02S | 16 | 2 | 106 | H70140-84S | 0 | 84 | 370 |
| H70140 bis 24S | 0 | 24 | 130 | H70140-1210-72S | 12 | 72 | 370 |
| H70140-0410-20S | 4 | 20 | 130 | H70140-2410-60S | 24 | 60 | 370 |
| H70140-0610-18S | 6 | 18 | 130 | H70140-3610-48S | 36 | 48 | 370 |
| H70140-1210-12S | 12 | 12 | 130 | H70140 bis 96S | 0 | 96 | 418 |
| H70140-1810-06S | 18 | 6 | 130 | H70140-1210-84S | 12 | 84 | 418 |
| H70140 bis 2410 | 24 | 0 | 130 | H70140-2410-72S | 24 | 72 | 418 |
| H70140-30S | 0 | 30 | 154 | H70140-3610-60S | 36 | 60 | 418 |
| H70140-0610-24S | 6 | 24 | 154 | H70140-4210-54S | 42 | 54 | 418 |
| H70140-1210-18S | 12 | 18 | 154 | H70140 bis 108S | 0 | 108 | 466 |
| H70140-1810-12S | 18 | 12 | 154 | H70140-1210-96S | 12 | 96 | 466 |
| H70140-2410-06S | 24 | 6 | 154 | H70140-2410-84S | 24 | 84 | 466 |
| H70140 bis 3010 | 30 | 0 | 154 | H70140-3610-72S | 36 | 72 | 466 |
* Anmerkung: Schaltkreise können parallel kombiniert werden, um einen größeren Strom zu erzeugen, N Schaltkreise von 10A, um N*10A zu erhalten, z. B. 2 Schaltkreise von 10A parallel, um 20A zu verwenden.10A Schaltkreise Nr. und Signalschaltkreise (Nr. 5A)kann auf Basis von Standardprodukten angepasst werdenBitte fragen Sie Senring nach Details.
H70140 Einstufungstabelle
| Klasse-Code | Höchstdrehzahl | Arbeitsleben | Kontaktmaterial |
| C (Standard) | 250 Dreh/min | 20 Millionen Umdrehungen | Edelmetall |
| D (Industrie) | 600 Dreh/min | 80 Millionen Umdrehungen | Edelmetall |
| H(Hochwertigkeit) | 1000 Dreh/min. | 150 Millionen Umdrehungen | Goldlegierung |
