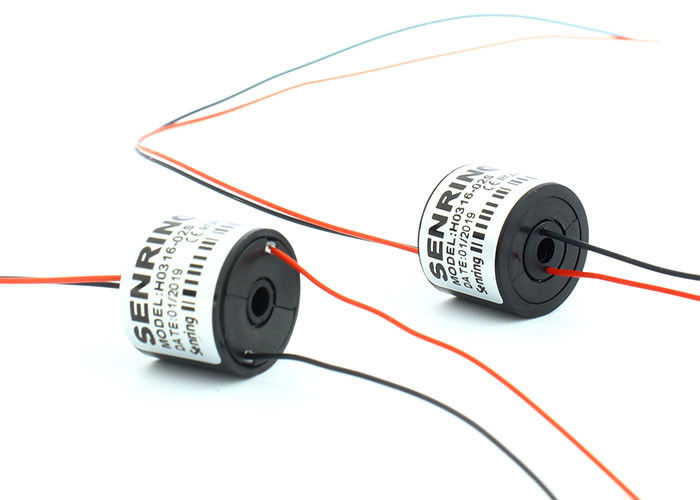

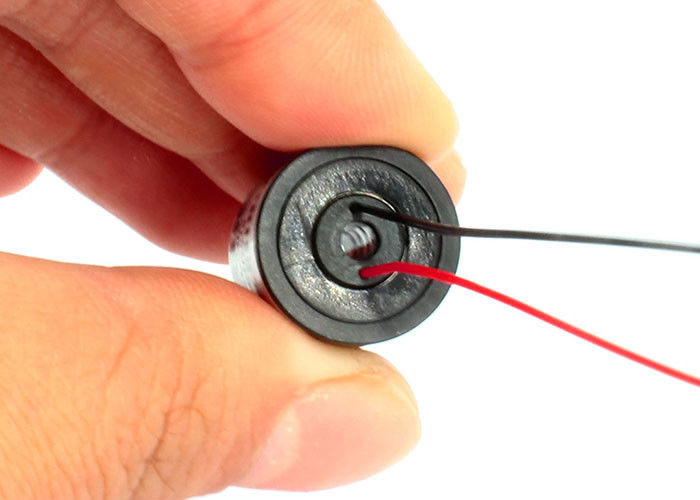

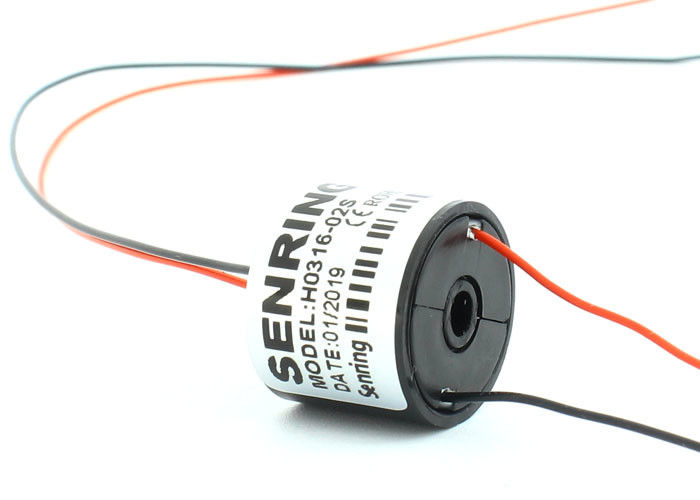

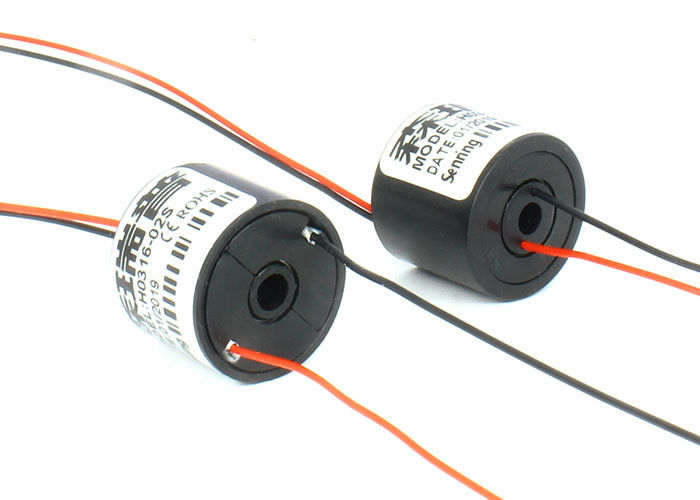

Zeichnung
Vorbildliche Standardliste
| Modell | Stromkreise (Signal oder 0-2A) | Länge L (Millimeter) |
| H0316-02S | 2 | 13,3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 2A, um N*2A, wie 2 Stromkreise 2A für Gebrauch 4A parallel zu erhalten.
Technische Spezifikation des Schleifrings der Reihe H0316
| Mechanicall-Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Isolationswiderstand | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG28# Silber-überzog Teflon | AWG28# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche |
< 0=""> |
|
Tabelle des Grad-H0316
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
