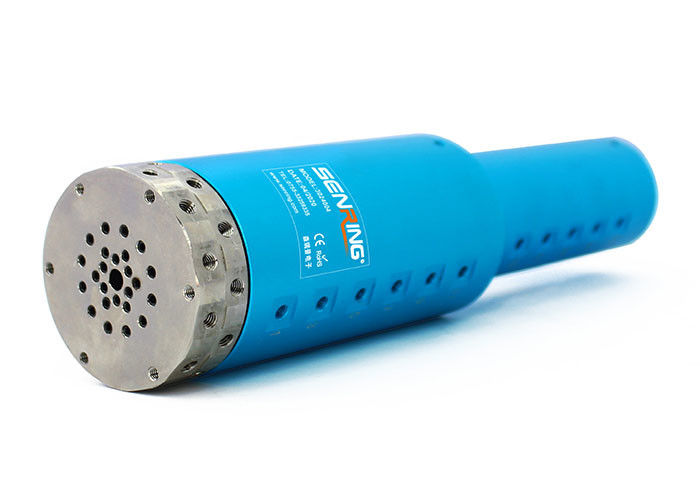

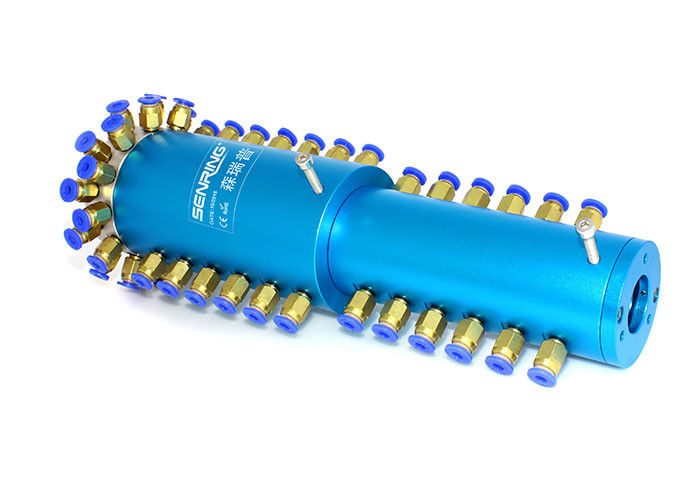

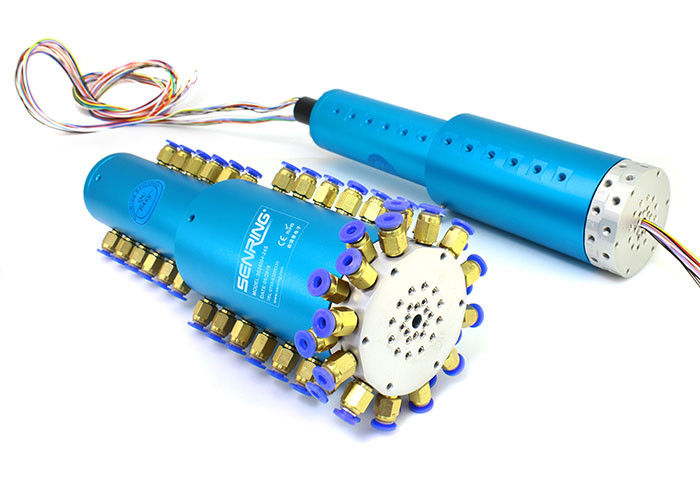

Pneumatische Drehdurchführungen 24 Passage+6~36 umkreist elektrischen Hafen M5 der Unterstützungs24 für 4mm Rohre
Beschreibung von 3024004 pneumatischen Drehdurchführungen
SENRING 3024004 Reihe 24 Durchgangsdrehdurchführungen liefern eine positive Robbe zwischen stationärer Rohrleitung und einem rotierenden Zylinder und werden an Druckluft, Dampf, Service des Vakuum. .etc angewendet. Verfügbar in 3024004,3024004-06S, 3024004-12S, 3024004-24S, Umb. 3024004-36S
Was ist eine pneumatische Drehdurchführung?
Pneumatische Drehdurchführungen, alias Drehgelenke, sind die Installationen, die in den Druckluftanlagen benutzt werden, um Rotation zwischen Teile zu ermöglichen. Pneumatische Drehinstallationen sitzen zwischen einem stationären Teil und einem beweglichen Fach.
Eigenschaften von 3024004 pneumatischen Drehdurchführungen
1. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servomotor
2. Signal, industrielle Busschleifringe, etc.;
3. 360° überträgt Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… etc.
4. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
5. Hafen M5 der Unterstützungs 24 für 4mm Rohre;

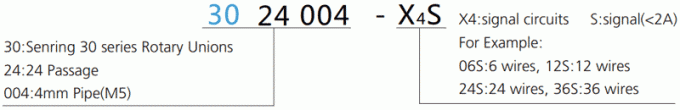

Teilnummernbeschreibung

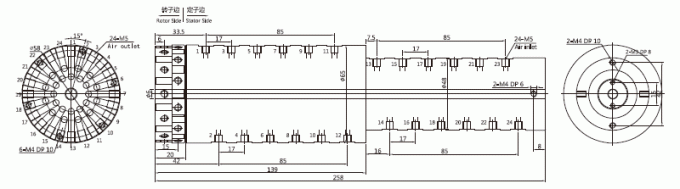

Zeichnung von 3024004 pneumatischen Drehdurchführungen
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3024004 | 24 Durchgänge | M5 | 4~6mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3024004-06S | 24 Durchgänge | M5 | 4~6mm | 6 | 14 |
| 3024004-12S | 24 Durchgänge | M5 | 4~6mm | 12 | 21 |
| 3024004-24S | 24 Durchgänge | M5 | 4~6mm | 24 | 35 |
| 3024004-36S | 24 Durchgänge | M5 | 4~6mm | 36 | 52 |
Technische Spezifikation von 3024004 pneumatischen Drehdurchführungen
| Durchgänge (Gas) | 24 Durchgänge |
| Rohr-Größe | 4mm Rohr, Hafen M5 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <2> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG26# Silber-überzog Teflondraht | AWG26# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
