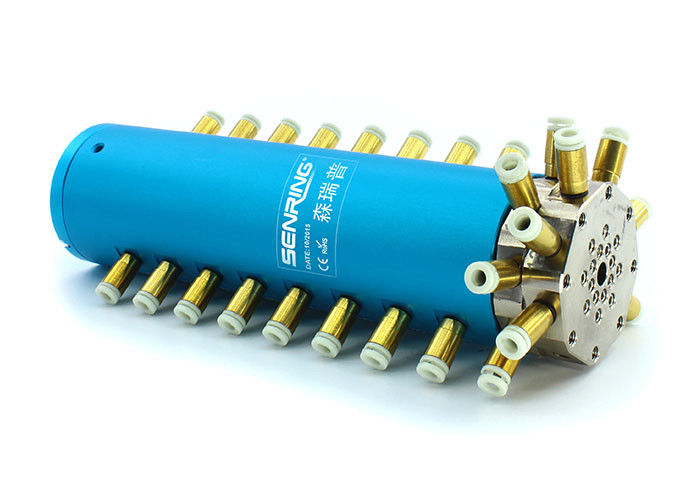

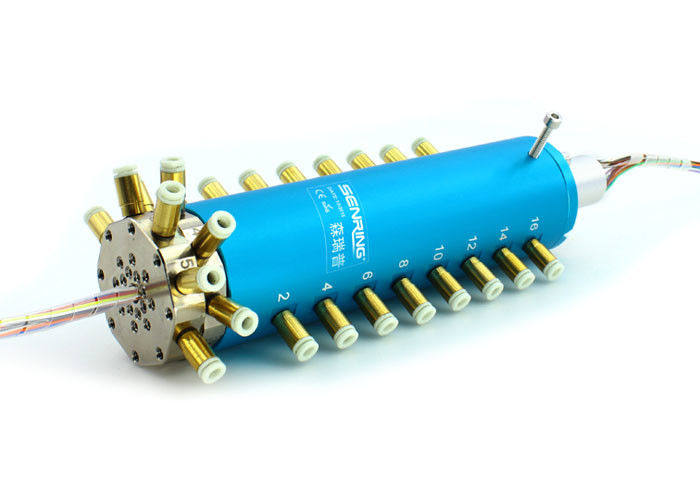

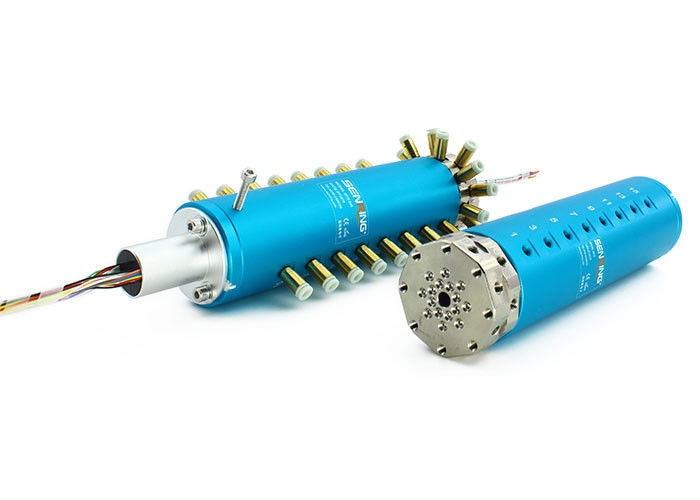

16 Hafen des Durchganges M5 elektrische pneumatische Drehdurchführungs-Gelenke

16 Hafen des Durchganges M5 elektrische pneumatische Drehdurchführungs-Gelenke

16 Durchgangs-pneumatische Drehdurchführung

Hafen M5 pneumatische Drehdurchführung

Elektrische Drehgelenke des Hafens M5

Herkunftsort:

China

Markenname:

senring

Zertifizierung:

CE, ISO9001

Modellnummer:

3016004

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Durchgänge (Gas):
16 Durchgänge
Rohr-Größe:
4mm Rohr, Hafen M5
Berufsleben:
20millions für Hinweis (hängen von den Arbeitsbedingungen) ab
Max. Arbeitsgeschwindigkeit:
250RPM ununterbrochen, 1000RPM stoßweise
Arbeitstemp.:
-30°C~80°C
Arbeits-Feuchtigkeit:
0~85% RELATIVE FEUCHTIGKEIT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
Verhandelbar
Zahlungsbedingungen
T/T, L/C
Produkt-Beschreibung

Pnuematic-Drehdurchführungen 16 Passage+6~36 umkreist elektrischen Hafen M5 der Unterstützungs16 für 4mm Rohre

Beschreibung pneumatischer Drehdurchführung 3016004

SENRING 3016004 Reihe 16 Durchgangsdrehdurchführungen liefert eine positive Robbe zwischen stationärer Rohrleitung und einem rotierenden Zylinder und wird an Druckluft, Dampf, Service des Vakuum. .etc angewendet. Verfügbar in 3016004,3016004-06S, 3016004-12S, 3016004-24S, Umb. 3016004-36S

Eigenschaften pneumatischer Drehdurchführung 3016004

1. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe, etc.;

2. 360° überträgt Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… etc.

3. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);

4. Hafen M5 der Unterstützungs 16 für 4mm Rohre;

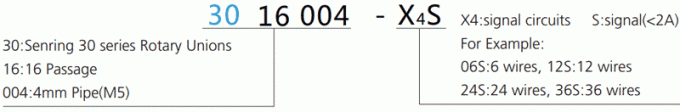

Teilnummernbeschreibung

Schleifringbeschreibung mit 3016004 Reihe 3016004 des Reihen-M5 16 Drehdurchführungen Durchgangs-Pnuematic/+Electric Hybridry

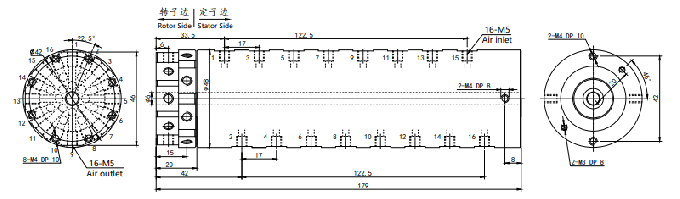

Zeichnung

Zeichnung Schleifring mit 3016004 Reihe 3016004 des Reihen-M5 16 Drehdurchführungen Durchgangs-Pnuematic/+Electric Hybridry

Vorbildliche Standardliste

Modell Durchgänge (Gas) Portgröße Rohr-Größe
3016004 16 Durchgänge M5 4~6mm
Zeichnung
16 Hafen des Durchganges M5 elektrische pneumatische Drehdurchführungs-Gelenke 2
Vorbildliche Standardliste
Modell Durchgänge (Gas) Portgröße Rohr-Größe Signal-Stromkreise (2A) Länge L (Millimeter)
3016004-06S 16 Durchgänge M5 4~6mm 6 14
3016004-12S 16 Durchgänge M5 4~6mm 12 21
3016004-24S 16 Durchgänge M5 4~6mm 24 35
3016004-36S 16 Durchgänge M5 4~6mm 36 52
Technische Spezifikation des Schleifrings mit 3016004 Reihen
Durchgänge (Gas) 16 Durchgänge
Rohr-Größe 4mm Rohr, Hafen M5
Mechanische Daten
spezielles. Daten
Berufsleben 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab
Max. Arbeitsgeschwindigkeit 250RPM ununterbrochen, 1000RPM stoßweise
Arbeitstemp. -30°C~80°C
Arbeitsfeuchtigkeit 0~85% RELATIVE FEUCHTIGKEIT
Kontakt Materia Edelmetall
Unterkunft des Materials Aluminiumlegierung
IP-Grad IP51
Max. Operating
Druck
Überdruck 1Mpa, Vakuum -90kPa
Drehmoment <1>
Elektrische Daten
spezielles. Daten
Energie Signal
Spannungsbereich 0~240VAC/VDC 0~240VAC/VDC
Insolutions-Widerstand <500m><500m>
Anschlussleitungsspezielles. AWG26# Silber-überzog Teflondraht AWG26# Silber-überzog Teflondraht
Anschlussleitungslänge Standard 250mm (können besonders angefertigt werden)
Insolutions-Widerstand 500VAC@50Hz, 6s
Elektrische Geräusche <0>

FAQ:

1. Was ist ein Schleifring?

Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.

2. Was tun wir?

Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifräder und bieten verschiedene Lösungen für drehende Systeme an.

3. Wie wähle ich einen Schleifring?

Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Ein guter Ort, zum Ihrer Suche zu beginnen ist mit unseren Standardschleifringen. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.

4. Bieten Sie kundenspezifische Schleifringe an?

Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
