Pneumatische und elektrische der Drehdurchführungs-Unterstützungs10~12mm Rohre des Durchgangs-12

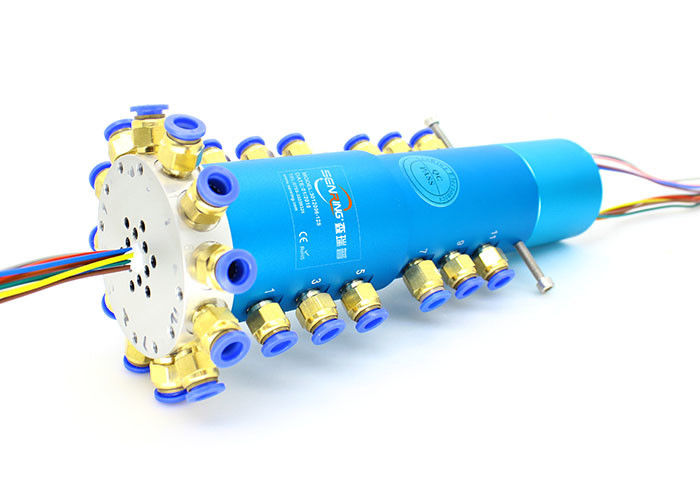

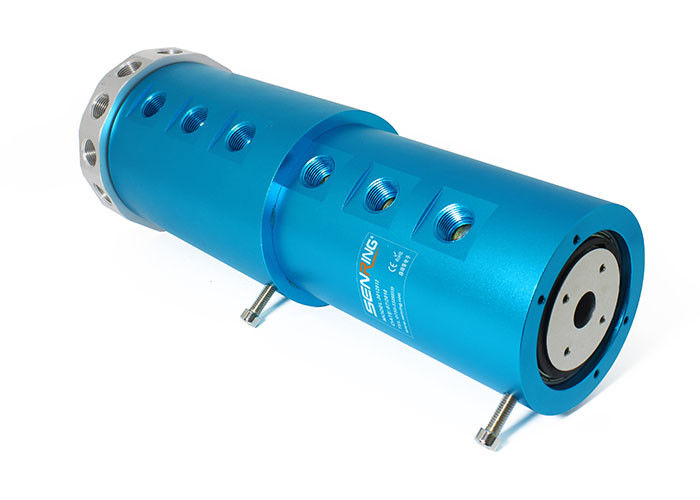

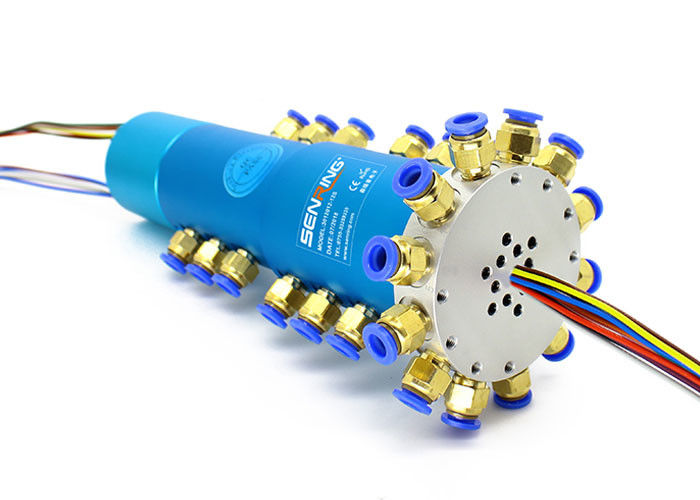

Beschreibung von 3012012 pneumatischen Drehdurchführungen
Durchgänge SENRING 12, die pneumatisch sind u. elektrische Drehdurchführung 3012012 Reihe mit“ Hafen Standard-G3/8 für 10~12mm Rohre können pneumatisches vom statischen Teil auf drehendes Teil der Geräte übertragen, die passend sind, verschiedene Medien einschließlich Dampf, Vakuum, Luft, Vakuum zu übertragen
Eigenschaften von 3012012 pneumatischen Drehdurchführungen
1. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw.;
2. 360° überträgt Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
3. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
4. “ Hafen Unterstützung 12 G3/8 für 10~12mm Rohre;

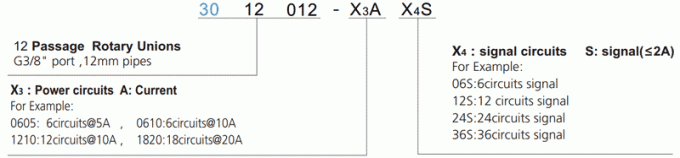

Teilnummernbeschreibung

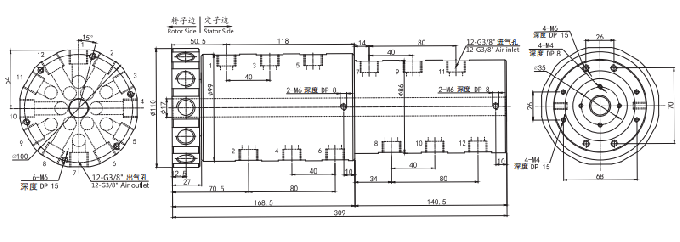

Zeichnung von 3012012 pneumatischen Drehdurchführungen
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3012012 | 12 Durchgänge | G3/8“ | 10~12mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3012012-06S | 12 Durchgänge | G3/8“ | 10~12mm | 6 | 14 |
| 3012012-12S | 12 Durchgänge | G3/8“ | 10~12mm | 12 | 21 |
| 3012012-24S | 12 Durchgänge | G3/8“ | 10~12mm | 24 | 35 |
| 3012012-36S | 12 Durchgänge | G3/8“ | 10~12mm | 36 | 52,3 |
| 3012012-56S | 12 Durchgänge | G3/8“ | 10~12mm | 56 | 82 |
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3012012-06S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 6 | 48 |
| 3012012-0610 | 12 Durchgänge | G3/8“ | 10~12mm | 6 | 0 | 48 |
| 3012012-12S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 12 | 72 |
| 3012012-0610-06S | 12 Durchgänge | G3/8“ | 10~12mm | 6 | 6 | 72 |
| 3012012-1210 | 12 Durchgänge | G3/8“ | 10~12mm | 12 | 0 | 72 |
| 3012012-0610-12S | 12 Durchgänge | G3/8“ | 10~12mm | 6 | 12 | 96 |
| 3012012-1210-06S | 12 Durchgänge | G3/8“ | 10~12mm | 12 | 6 | 96 |
| 3012012-18S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 18 | 96 |
| 3012012-1810 | 12 Durchgänge | G3/8“ | 10~12mm | 18 | 0 | 96 |
| 3012012-0610-18S | 12 Durchgänge | G3/8“ | 10~12mm | 6 | 18 | 120 |
| 3012012-24S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 24 | 120 |
| 3012012-2410 | 12 Durchgänge | G3/8“ | 10~12mm | 24 | 0 | 120 |
| 3012012-36S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 36 | 168 |
| 3012012-1210-24S | 12 Durchgänge | G3/8“ | 10~12mm | 12 | 24 | 168 |
| 3012012-3610 | 12 Durchgänge | G3/8“ | 10~12mm | 36 | 0 | 168 |
| 3012012-48S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 48 | 216 |
| 3012012-1210-36S | 12 Durchgänge | G3/8“ | 10~12mm | 12 | 36 | 216 |
| 3012012-4810 | 12 Durchgänge | G3/8“ | 10~12mm | 48 | 0 | 216 |
| 3012012-60S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 60 | 264 |
| 3012012-1210-48S | 12 Durchgänge | G3/8“ | 10~12mm | 12 | 48 | 264 |
| 3012012-72S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 72 | 312 |
| 3012012-2410-48S | 12 Durchgänge | G3/8“ | 10~12mm | 24 | 48 | 312 |
| 3012012-84S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 84 | 360 |
| 3012012-2410-60S | 12 Durchgänge | G3/8“ | 10~12mm | 20 | 60 | 360 |
| 3012012-96S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 96 | 408 |
| 3012012-108S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 108 | 456 |
| 3012012-120S | 12 Durchgänge | G3/8“ | 10~12mm | 0 | 120 | 504 |
Technische Spezifikation von 3012012 pneumatischen Drehdurchführungen
| Durchgänge (Gas) | 12 Durchgänge |
| Rohr-Größe | 10~12mm Rohr,“ Hafen G3/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <1> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
