Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3012006
Treten Sie mit uns in Verbindung

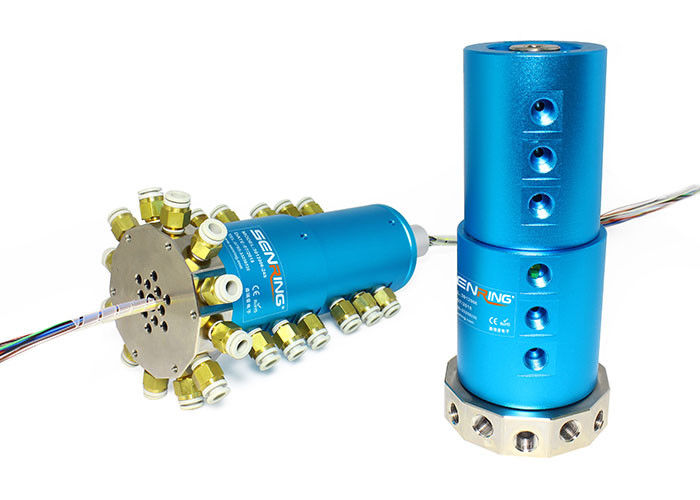

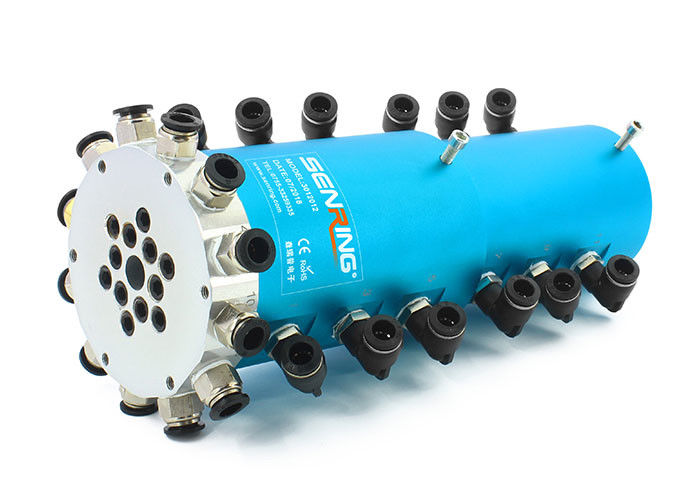

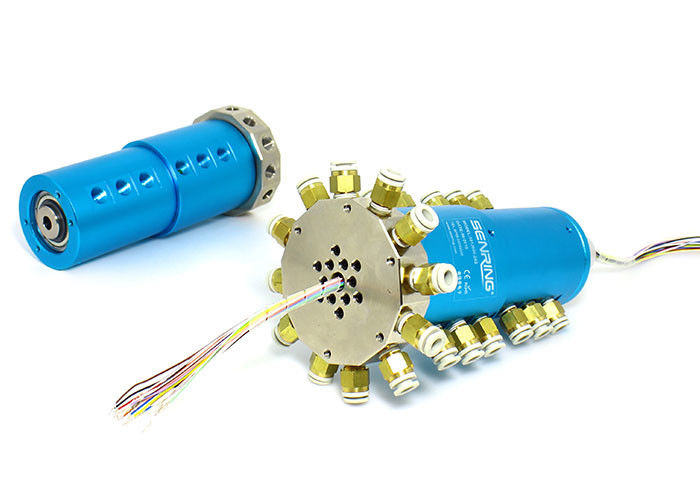

12 Rohre der Durchgangs-pneumatische Schwenker-Gelenk-Unterstützungs6~8mm
Beschreibung pneumatischer Drehdurchführung 3012006
Kann pneumatisches Gelenk Schwenker Durchgänge SENRING 12 3012006 Reihe, Hafen der Unterstützungs G1/8 für 6~8mm Rohre verschiedene Medien einschließlich Druckluft, Dampf, Mischung von Gasen… etc. übertragen wenn drehendes 360°,
Vorteile pneumatischer Drehdurchführung 3012006:
1. kompakte Größe
2. Leichtgewichtler
3. niedriges Drehmoment
Eigenschaften pneumatischer Drehdurchführung 3012006
1. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw.;
2. 360° übertragen Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
3. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
4. “ Hafen Unterstützung 12 G1/8 für 6~8mm Rohre;
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3012006 | 12 Durchgänge | G1/8“ | 6~8mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3012006-06S | 12 Durchgänge | G1/8“ | 6~8mm | 6 | 14 |
| 3012006-12S | 12 Durchgänge | G1/8“ | 6~8mm | 12 | 21 |
| 3012006-24S | 12 Durchgänge | G1/8“ | 6~8mm | 24 | 35 |
| 3012006-36S | 12 Durchgänge | G1/8“ | 6~8mm | 36 | 52,3 |
| 3012006-56S | 12 Durchgänge | G1/8“ | 6~8mm | 56 | 82 |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3012006-06S | 12 Durchgänge | G1/8“ | 6~8mm | 0 | 6 | 38 |
| 3012006-0610 | 12 Durchgänge | G1/8“ | 6~8mm | 6 | 0 | 38 |
| 3012006-12S | 12 Durchgänge | G1/8“ | 6~8mm | 0 | 12 | 55 |
| 3012006-0610-06S | 12 Durchgänge | G1/8“ | 6~8mm | 6 | 6 | 55 |
| 3012006-1210 | 12 Durchgänge | G1/8“ | 6~8mm | 12 | 0 | 55 |
| 3012006-0610-12S | 12 Durchgänge | G1/8“ | 6~8mm | 6 | 12 | 71,5 |
| 3012006-1210-06S | 12 Durchgänge | G1/8“ | 6~8mm | 12 | 6 | 71,5 |
| 3012006-18S | 12 Durchgänge | G1/8“ | 6~8mm | 0 | 18 | 71,5 |
| 3012006-1810 | 12 Durchgänge | G1/8“ | 6~8mm | 18 | 0 | 71,5 |
| 3012006-0610-18S | 12 Durchgänge | G1/8“ | 6~8mm | 6 | 18 | 88,5 |
| 3012006-24S | 12 Durchgänge | G1/8“ | 6~8mm | 0 | 24 | 88,5 |
| 3012006-30S | 12 Durchgänge | G1/8“ | 6~8mm | 0 | 30 | 106 |
| 3012006-36S | 12 Durchgänge | G1/8“ | 6~8mm | 0 | 36 | 125 |
| Durchgänge (Gas) | 12 Durchgänge |
| Rohr-Größe | 6~8mm Rohr,“ Hafen G1/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <1> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
FAQ:
1. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
2. Was tun wir?
Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifräder und bieten verschiedene Lösungen für drehende Systeme an.
3. Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Ein guter Ort, zum Ihrer Suche zu beginnen ist mit unseren Standardschleifringen. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
4. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
