Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3012004
Treten Sie mit uns in Verbindung

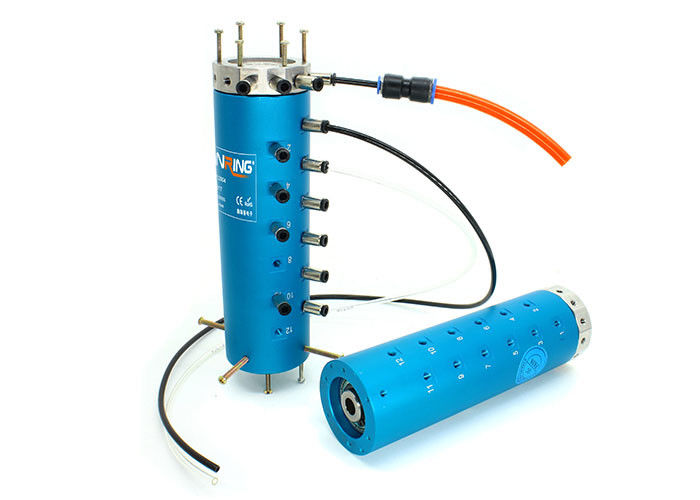

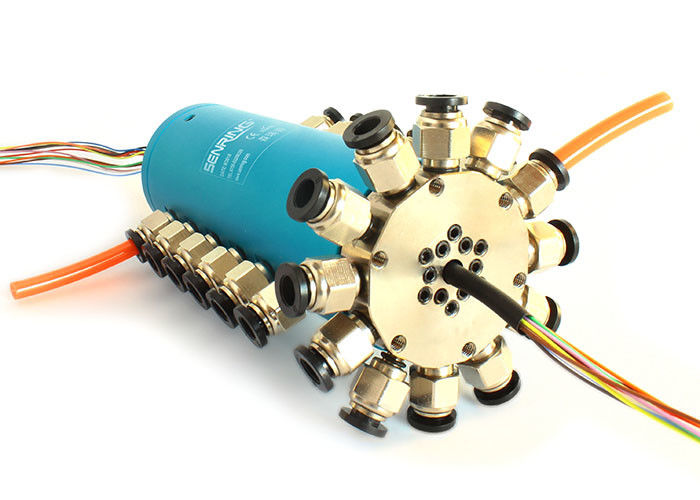

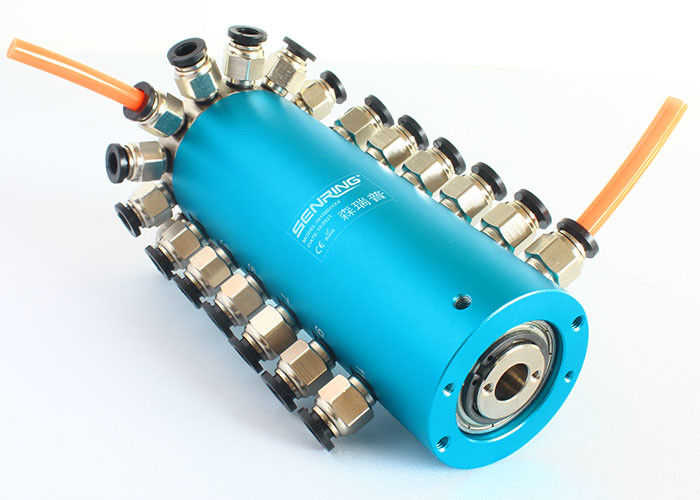

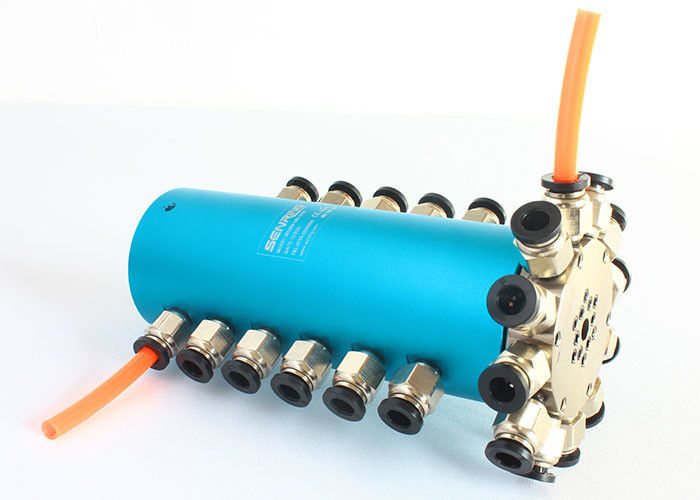

Rotierender gemeinsamer 12 Hafen der Durchgangs-M5 mit elektrischen Drähten 6-56 Drähte
Beschreibung pneumatischer Drehdurchführung 3012004
SENRING 3012004 Reihe 12 Durchgangsdrehdurchführungen liefern eine positive Robbe zwischen stationärer Rohrleitung und einem rotierenden Zylinder und werden an der Luft, am Kühlmittel, an MQL, am Vakuum, an der Mischung von Gasen, an usw.-Service angewendet.
Technische Spezifikation des Schleifrings mit 3012004 Reihen
| Durchgänge (Gas) | 12 Durchgänge |
| Rohr-Größe | Hafen 4mm Rohres M5 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <1> | |
| Elektrisch | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG26# Silber-überzog Teflondraht | AWG26# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften pneumatischer Drehdurchführung 3012004
1. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw.;
2. 360° überträgt Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
3. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
4. Hafen M5 der Unterstützungs 12 für 4mm Rohre;

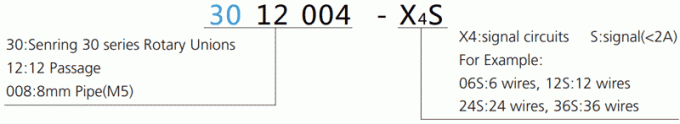

Teilnummernbeschreibung

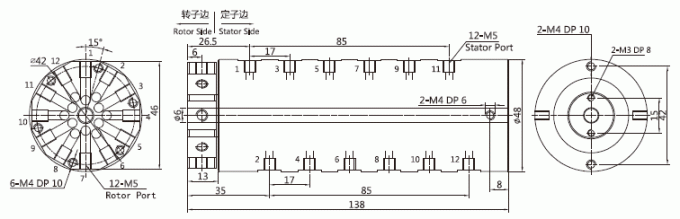

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3012004 | 12 Durchgänge | M5 | 4~6mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohrgröße | Signal-Stromkreise (0~2A) | Länge L (Millimeter) |
| 3012004-06S | 12 Durchgänge | M5 | 4~6mm | 6 | 14 |
| 3012004-12S | 12 Durchgänge | M5 | 4~6mm | 12 | 21 |
| 3012004-24S | 12 Durchgänge | M5 | 4~6mm | 24 | 35 |
| 3012004-36S | 12 Durchgänge | M5 | 4~6mm | 36 | 52 |
FAQ:
1. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
2. Was tun wir?
Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifräder und bieten verschiedene Lösungen für drehende Systeme an.
3. Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Ein guter Ort, zum Ihrer Suche zu beginnen ist mit unseren Standardschleifringen. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
4. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
