Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H300430
Treten Sie mit uns in Verbindung

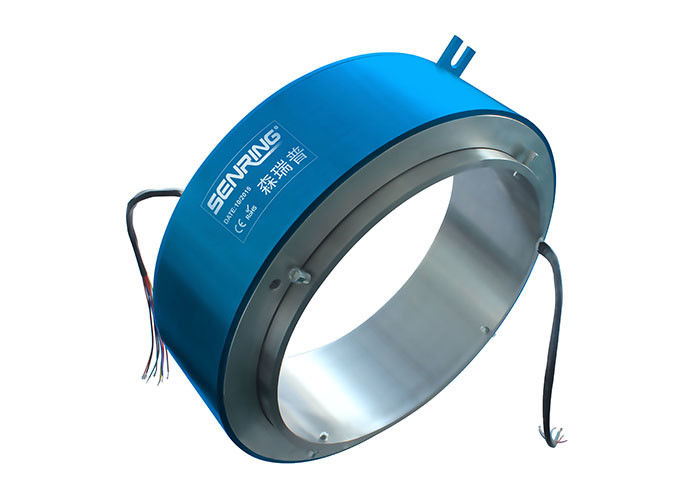

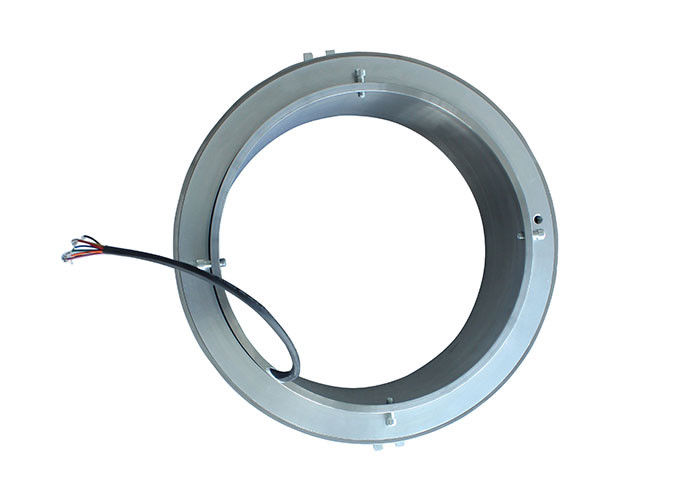

Großer durch Loch-Beleg-Ring Hole Size 300mm Od 430mm
Beschreibung von H300430 durch gebohrten Schleifring
Des Reihendurchlochs Senring H300430 leitfähiger Schleifring hat einen Durchlochdurchmesser von 300mm (für irgendein drehendes Gerät mit einem Lochdurchmesser ≤300mm) und einen Außendurchmesser von 430mm. Die Reihe H300430 ist ein leitfähiger Schleifring der Präzision mit einer integralen Struktur, die Signale 10A, das (multipliziert gegenwärtig sind, mit *10A) oder 2A stabil übertragen kann. Sie kann in der Schweißensausrüstung (rotierendes automatisches Schweißgerät, schweißender Roboter), in den Wasserausschnittrobotern und in jedem möglichem Gerät verwendet werden, das Rotation 360° erfordert, Strom zu leiten oder verschiedene Steuersignale zu übertragen.
Eigenschaften von H300430 durch gebohrten Schleifring
1. Es nimmt Mehrpunktkontakt der modernen Edelmetallgruppen-Bürste an, um zuverlässigen Kontakt mit - niedriger Reibung extrem sicherzustellen;
2. Es kann 1~108 Kanäle von gegenwärtigem/von Signal, mit mehrfachen Standardspezifikationen und kundengerechten Wahlen stabil übertragen;
3. Es kann das Getriebe des Videos, der Daten und anderer Signale mischen;
4. Es stützt Misch-Übertragung von Signalen und Energie;
5. Es nimmt einen integrierten Strukturentwurf an, der einfach zu installieren ist.
Einsatzbereiche
Automatisierungsausrüstung, Schweißensroboter, Wasserausschnittroboter, rotierende automatische Schweißgeräte und viele andere Felder.
| Mechanicall-Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H300430-02S | 0 | 2 | 88 | H300430-36S | 0 | 36 | 258 |
| H300430-0210 | 2 | 0 | 88 | H300430--0610-30S | 6 | 30 | 258 |
| H300430-03S | 0 | 3 | 93 | H300430-1210-24S | 12 | 24 | 258 |
| H300430-0310 | 3 | 0 | 93 | H300430-3610 | 36 | 0 | 258 |
| H300430-06S | 0 | 6 | 108 | H300430-42S | 0 | 42 | 288 |
| H300430-0210-04S | 2 | 4 | 108 | H300430-0610-36S | 6 | 36 | 288 |
| H300430-0410-02S | 4 | 2 | 108 | H300430-1210-30S | 12 | 30 | 288 |
| H300430-0610 | 6 | 0 | 108 | H300430-4210 | 42 | 0 | 288 |
| H300430-12S | 0 | 12 | 138 | H300430-48S | 0 | 48 | 318 |
| H300430-0210-10S | 2 | 10 | 138 | H300430-0610-42S | 6 | 42 | 318 |
| H300430-0310-09S | 3 | 9 | 138 | H300430-1210-36S | 12 | 36 | 318 |
| H300430-0610-06S | 6 | 6 | 138 | H300430-1810-30S | 18 | 30 | 318 |
| H300430-0810-04S | 8 | 4 | 138 | H300430-P2410-24S | 24 | 24 | 318 |
| H300430-1010-02S | 10 | 2 | 138 | H300430-4810 | 48 | 0 | 318 |
| H300430-1210 | 12 | 0 | 138 | H300430-60S | 0 | 60 | 378 |
| H300430-18S | 0 | 18 | 168 | H300430-0610-54S | 6 | 54 | 378 |
| H300430-0210-16S | 2 | 16 | 168 | H300430-0910-51S | 9 | 51 | 378 |
| H300430-0410-14S | 4 | 14 | 168 | H300430-1210-48S | 12 | 48 | 378 |
| H300430-0610-12S | 6 | 12 | 168 | H300430-2410-36S | 24 | 36 | 378 |
| H300430-0810-10S | 8 | 10 | 168 | H300430-72S | 0 | 72 | 438 |
| H300430-1010-08S | 10 | 8 | 168 | H300430-1210-60S | 12 | 60 | 438 |
| H300430-1210-06S | 12 | 6 | 168 | H300430-2410-48S | 24 | 48 | 438 |
| H300430-1410-04S | 14 | 4 | 168 | H300430-3610-36S | 36 | 36 | 438 |
| H300430-1610-02S | 16 | 2 | 168 | H300430-84S | 0 | 84 | 498 |
| H300430-24S | 0 | 24 | 198 | H300430-1210-72S | 12 | 72 | 498 |
| H300430-0410-20S | 4 | 20 | 198 | H300430-2410-60S | 24 | 60 | 498 |
| H300430-0610-18S | 6 | 18 | 198 | H300430-3610-48S | 36 | 48 | 498 |
| H300430-1210-12S | 12 | 12 | 198 | H300430-96S | 0 | 96 | 558 |
| H300430-1810-06S | 18 | 6 | 198 | H300430-1210-84S | 12 | 84 | 558 |
| H300430-2410 | 24 | 0 | 198 | H300430-2410-72S | 24 | 72 | 558 |
| H300430-30S | 0 | 30 | 228 | H300430-3610-60S | 36 | 60 | 558 |
| H300430-0610-24S | 6 | 24 | 228 | H300430-4210-54S | 42 | 54 | 558 |
| H300430-1210-18S | 12 | 18 | 228 | H300430-108S | 0 | 108 | 618 |
| H300430-1810-12S | 18 | 12 | 228 | H300430-1210-96S | 12 | 96 | 618 |
| H300430-2410-06S | 24 | 6 | 228 | H300430-2410-84S | 24 | 84 | 618 |
| H300430-3010 | 30 | 0 | 228 | H300430-3610-72S | 36 | 72 | 618 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-h300430
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
