Groß durch gebohrte Schleifringe für keramische Maschinerie oder Marine Monitoring Instruments

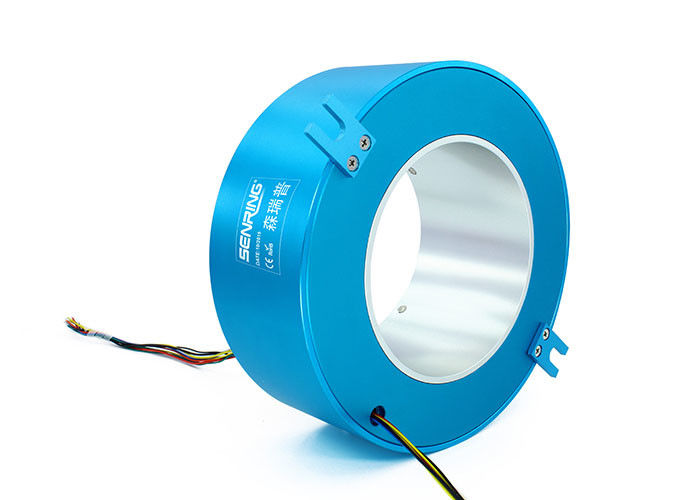

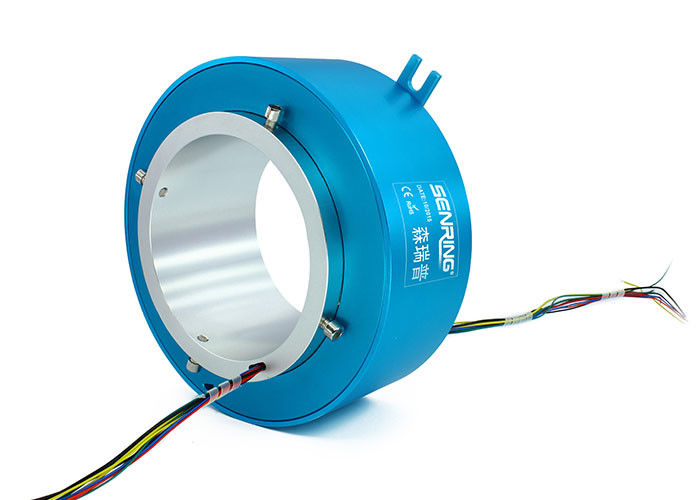

Beschreibung von H200320 durch gebohrten Schleifring
Reihe Senring H200320 durch gebohrten Schleifring, Lochgröße 200mm (passend für shaft≤200mm), Od 320mm. Reihe H200320 ist ingergal Präzisionsschleifring, kann sie stabil Sendeleistung oder Signal und zugetroffen auf alle mögliche Geräte, in denen zur Sendeleistung und zu den Signalen erfordert
Eigenschaften von H200320 durch gebohrten Schleifring
1. Stützsendeleistung mit Signalen;
2. maximale drehende Geschwindigkeit: 150RPM, 600RPM, 1200RPM (optional);
3. Standardmodell stützt die Energie mit 2~48 Stromkreisen (0~10A), oder das Signal mit 2~108 Stromkreisen (0~5A), der Strom und die Kanäle können besonders angefertigt werden;
4. Kontakt materil benutzte Edelmetall, stellt das stablity und das Berufsleben sicher;
5. Integrierter Strukturentwurf, einfache Installation.
Anwendung:
Große Schleifringe des Durchlochs (hohle Welle) können auf den verschiedenen Gebieten einschließlich keramische Maschinerie, Marineüberwachungsgeräte, Laser-Schneidemaschinen, ladende Roboter und viele andere benutzt werden, die ein großes Durchloch für Installation oder Übertragung von Signalen und Energie erfordern.
| Mechanicall-Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H200320-02S | 0 | 2 | 70 | H200320-36S | 0 | 36 | 240 |
| H200320-0210 | 2 | 0 | 70 | H200320--0610-30S | 6 | 30 | 240 |
| H200320-03S | 0 | 3 | 75 | H200320-1210-24S | 12 | 24 | 240 |
| H200320-0310 | 3 | 0 | 75 | H200320-3610 | 36 | 0 | 240 |
| H200320-06S | 0 | 6 | 90 | H200320-42S | 0 | 42 | 270 |
| H200320-0210-04S | 2 | 4 | 90 | H200320-0610-36S | 6 | 36 | 270 |
| H200320-0410-02S | 4 | 2 | 90 | H200320-1210-30S | 12 | 30 | 270 |
| H200320-0610 | 6 | 0 | 90 | H200320-4210 | 42 | 0 | 270 |
| H200320-12S | 0 | 12 | 120 | H200320-48S | 0 | 48 | 300 |
| H200320-0210-10S | 2 | 10 | 120 | H200320-0610-42S | 6 | 42 | 300 |
| H200320-0310-09S | 3 | 9 | 120 | H200320-1210-36S | 12 | 36 | 300 |
| H200320-0610-06S | 6 | 6 | 120 | H200320-1810-30S | 18 | 30 | 300 |
| H200320-0810-04S | 8 | 4 | 120 | H200320-P2410-24S | 24 | 24 | 300 |
| H200320-1010-02S | 10 | 2 | 120 | H200320-4810 | 48 | 0 | 300 |
| H200320-1210 | 12 | 0 | 120 | H200320-60S | 0 | 60 | 360 |
| H200320-18S | 0 | 18 | 150 | H200320-0610-54S | 6 | 54 | 360 |
| H200320-0210-16S | 2 | 16 | 150 | H200320-0910-51S | 9 | 51 | 360 |
| H200320-0410-14S | 4 | 14 | 150 | H200320-1210-48S | 12 | 48 | 360 |
| H200320-0610-12S | 6 | 12 | 150 | H200320-2410-36S | 24 | 36 | 360 |
| H200320-0810-10S | 8 | 10 | 150 | H200320-72S | 0 | 72 | 420 |
| H200320-1010-08S | 10 | 8 | 150 | H200320-1210-60S | 12 | 60 | 420 |
| H200320-1210-06S | 12 | 6 | 150 | H200320-2410-48S | 24 | 48 | 420 |
| H200320-1410-04S | 14 | 4 | 150 | H200320-3610-36S | 36 | 36 | 420 |
| H200320-1610-02S | 16 | 2 | 150 | H200320-84S | 0 | 84 | 480 |
| H200320-24S | 0 | 24 | 180 | H200320-1210-72S | 12 | 72 | 480 |
| H200320-0410-20S | 4 | 20 | 180 | H200320-2410-60S | 24 | 60 | 480 |
| H200320-0610-18S | 6 | 18 | 180 | H200320-3610-48S | 36 | 48 | 480 |
| H200320-1210-12S | 12 | 12 | 180 | H200320-96S | 0 | 96 | 540 |
| H200320-1810-06S | 18 | 6 | 180 | H200320-1210-84S | 12 | 84 | 540 |
| H200320-2410 | 24 | 0 | 180 | H200320-2410-72S | 24 | 72 | 540 |
| H200320-30S | 0 | 30 | 210 | H200320-3610-60S | 36 | 60 | 540 |
| H200320-0610-24S | 6 | 24 | 210 | H200320-4210-54S | 42 | 54 | 540 |
| H200320-1210-18S | 12 | 18 | 210 | H200320-108S | 0 | 108 | 600 |
| H200320-1810-12S | 18 | 12 | 210 | H200320-1210-96S | 12 | 96 | 600 |
| H200320-2410-06S | 24 | 6 | 210 | H200320-2410-84S | 24 | 84 | 600 |
| H200320-3010 | 30 | 0 | 210 | H200320-3610-72S | 36 | 72 | 600 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-H200320
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
