Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H120215
Treten Sie mit uns in Verbindung

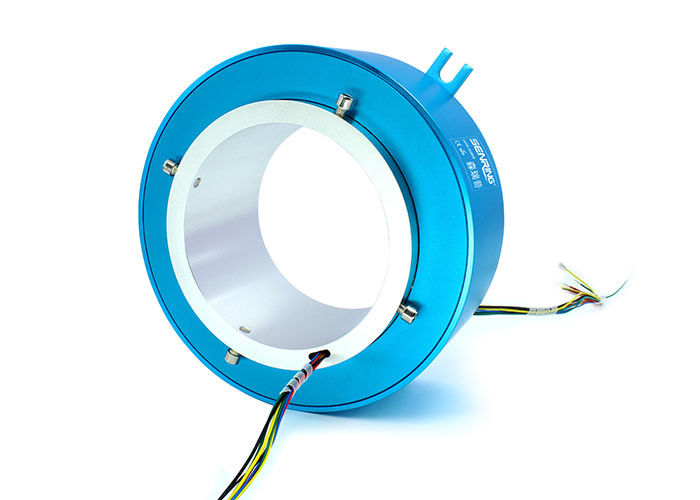

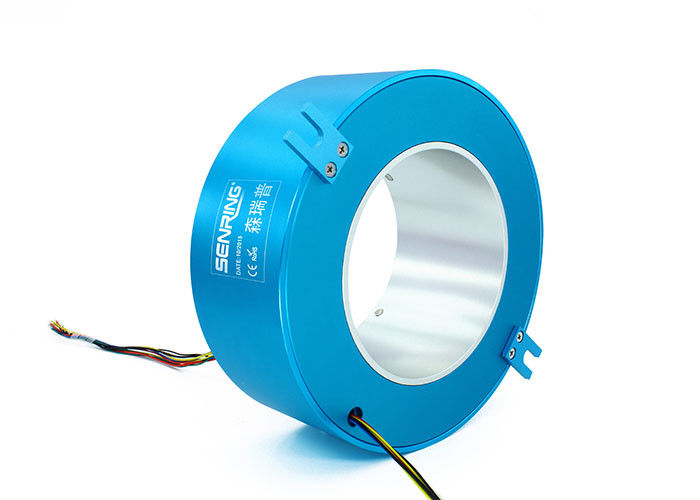

Hohle Welle der Loch-Größen-120mm durch Loch-Schleifring
Beschreibung von H120215 durch gebohrten Schleifring
Der Reihendurchbohrung Senring H120215 leitfähiger Schleifring, mit einem Durchlochdurchmesser von 120mm (passend für irgendein drehendes Gerät mit einem Durchmesser ≤120mm), einem Außendurchmesser von 215mm und einer integralen Struktur des leitfähigen Schleifrings der Präzision. Der Schleifring der Reihe H120215 kann gegenwärtiges 10A (10A pro Stromkreis) oder 2A stabil übertragen Signal und kann in den heißen Schmelzkleber-Spraymaschinen (heißes Schmelzklebersprühen und zusammengesetzte Ausrüstung, wie H120215-06S-1L, das 6 Kanäle Signal und 1 Kanal Gas führen kann), im Ferngetriebekontrollsystem für Wärmemengenzähler verwendet werden, in den Automatisierungskontrollsystemen (wie H120215-06S), in den automatischen schweißenden Robotern (wie automatischen schweißenden Robotern des Kipplasters, zusätzlichen schweißenden Robotern des Tankwagens, etc.), in der automatischen landwirtschaftlicher und Verarbeitungsausrüstung des Öls der Ausschnittroboter (wie H120215-1210).
Anwendung:
Heiße Schmelzkleber-Spraymaschinen, Schweißensroboter, Roboter und Bremsanlagen auf den verschiedenen Gebieten schneiden.
| Mechanicall-Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
Eigenschaften von H120215 durch gebohrten Schleifring
1. brachte Mehrpunktkontaktbürstentechnologie sicherstellt zuverlässigen Kontakt mit niedriger Reibung voran;
2. Energie/Signal, Strom und Kanäle der Unterstützungs 1~108circuits können besonders angefertigt werden;
3. Kann besonders angefertigt werden, um das Energie-/Signalübertragen zu kombinieren
4. Stützsendeleistung mit Signalen;
5. Integrierter Strukturentwurf, einfache Installation.
Die Vorteile von großen Durchbohrungsschleifringen sind, wie folgt:
1. Breite Anwendbarkeit
2. Großer Öffnungsentwurf
3. Kundengerecht
4. Stabile Übertragungsqualität
5. Einfache Installation
6. Starke Haltbarkeit

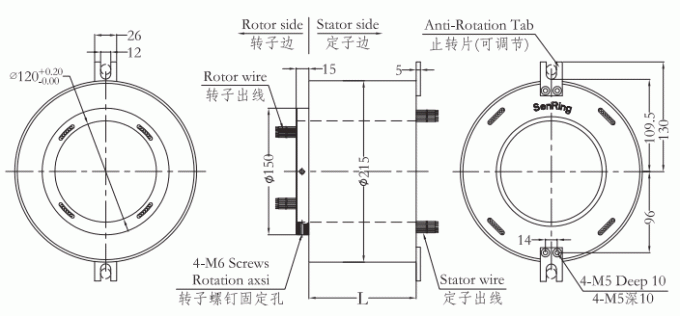

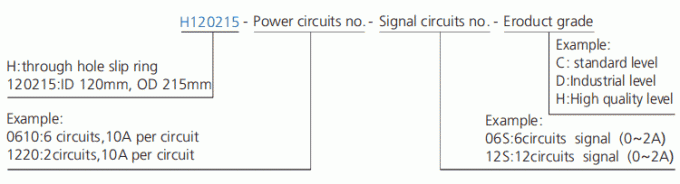

| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H120215-02S | 0 | 2 | 56 | H120215-36S | 0 | 36 | 192 |
| H120215-0210 | 2 | 0 | 56 | H120215--0610-30S | 6 | 30 | 192 |
| H120215-03S | 0 | 3 | 60 | H120215-1210-24S | 12 | 24 | 192 |
| H120215-0310 | 3 | 0 | 60 | H120215-3610 | 36 | 0 | 192 |
| H120215-06S | 0 | 6 | 72 | H120215-42S | 0 | 42 | 216 |
| H120215-0210-04S | 2 | 4 | 72 | H120215-0610-36S | 6 | 36 | 216 |
| H120215-0410-02S | 4 | 2 | 72 | H120215-1210-30S | 12 | 30 | 216 |
| H120215-0610 | 6 | 0 | 72 | H120215-4210 | 42 | 0 | 216 |
| H120215-12S | 0 | 12 | 96 | H120215-48S | 0 | 48 | 240 |
| H120215-0210-10S | 2 | 10 | 96 | H120215-0610-42S | 6 | 42 | 240 |
| H120215-0310-09S | 3 | 9 | 96 | H120215-1210-36S | 12 | 36 | 240 |
| H120215-0610-06S | 6 | 6 | 96 | H120215-1810-30S | 18 | 30 | 240 |
| H120215-0810-04S | 8 | 4 | 96 | H120215-P2410-24S | 24 | 24 | 240 |
| H120215-1010-02S | 10 | 2 | 96 | H120215-4810 | 48 | 0 | 240 |
| H120215-1210 | 12 | 0 | 96 | H120215-60S | 0 | 60 | 288 |
| H120215-18S | 0 | 18 | 120 | H120215-0610-54S | 6 | 54 | 288 |
| H120215-0210-16S | 2 | 16 | 120 | H120215-0910-51S | 9 | 51 | 288 |
| H120215-0410-14S | 4 | 14 | 120 | H120215-1210-48S | 12 | 48 | 288 |
| H120215-0610-12S | 6 | 12 | 120 | H120215-2410-36S | 24 | 36 | 288 |
| H120215-0810-10S | 8 | 10 | 120 | H120215-72S | 0 | 72 | 336 |
| H120215-1010-08S | 10 | 8 | 120 | H120215-1210-60S | 12 | 60 | 336 |
| H120215-1210-06S | 12 | 6 | 120 | H120215-2410-48S | 24 | 48 | 336 |
| H120215-1410-04S | 14 | 4 | 120 | H120215-3610-36S | 36 | 36 | 336 |
| H120215-1610-02S | 16 | 2 | 120 | H120215-84S | 0 | 84 | 384 |
| H120215-24S | 0 | 24 | 144 | H120215-1210-72S | 12 | 72 | 384 |
| H120215-0410-20S | 4 | 20 | 144 | H120215-2410-60S | 24 | 60 | 384 |
| H120215-0610-18S | 6 | 18 | 144 | H120215-3610-48S | 36 | 48 | 384 |
| H120215-1210-12S | 12 | 12 | 144 | H120215-96S | 0 | 96 | 434 |
| H120215-1810-06S | 18 | 6 | 144 | H120215-1210-84S | 12 | 84 | 434 |
| H120215-2410 | 24 | 0 | 144 | H120215-2410-72S | 24 | 72 | 434 |
| H120215-30S | 0 | 30 | 168 | H120215-3610-60S | 36 | 60 | 434 |
| H120215-0610-24S | 6 | 24 | 168 | H120215-4210-54S | 42 | 54 | 434 |
| H120215-1210-18S | 12 | 18 | 168 | H120215-108S | 0 | 108 | 480 |
| H120215-1810-12S | 18 | 12 | 168 | H120215-1210-96S | 12 | 96 | 480 |
| H120215-2410-06S | 24 | 6 | 168 | H120215-2410-84S | 24 | 84 | 480 |
| H120215-3010 | 30 | 0 | 168 | H120215-3610-72S | 36 | 72 | 480 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-H120215
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
