Durch Loch-Beleg-Ring Support Transmitting Power With-Signale

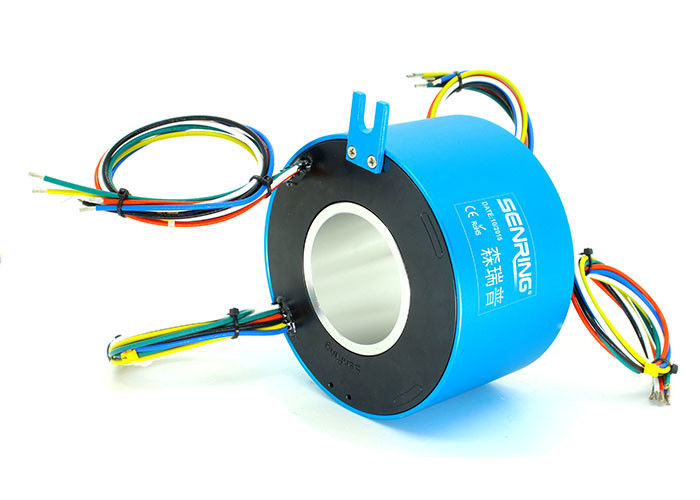

Beschreibung von H60119 durch gebohrten Schleifring
Die Reihe H60119 ist ein leitfähiger Schleifring der Standardöffnungshöhlen-Welle mit einer 60mm Öffnung und einem Außendurchmesser von 119mm. Sie kann 2 bis 48 Kanäle von gegenwärtigem oder von Signal stabil übertragen und ist für jede mögliche drehende Welle ≤60mm passend, die Rotation 360° für das Leiten oder das Übertragen von verschiedenen Signalen erfordert.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
Eigenschaften von H60119 durch gebohrten Schleifring
1. brachte Mehrpunktkontaktbürstentechnologie sicherstellt zuverlässigen Kontakt mit niedriger Reibung voran;
2. Energie /signal der Unterstützungs 2~12circuits, Strom und Kanäle können besonders angefertigt werden; ;
3. Kann besonders angefertigt werden, um das Energie-/Signalübertragen zu kombinieren
4. Stützsendeleistung mit Signalen;
5. Integrierter Strukturentwurf, einfache Installation.
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H60119-02S | 0 | 2 | 53 | H60119-36S | 0 | 36 | 172 |
| H60119-0210 | 2 | 0 | 53 | H60119-0610-30S | 6 | 30 | 172 |
| H60119-03S | 0 | 3 | 53 | H60119-1210-24S | 12 | 24 | 172 |
| H60119-0310 | 3 | 0 | 53 | H60119-3610 | 36 | 0 | 172 |
| H60119-06S | 0 | 6 | 53 | H60119-42S | 0 | 42 | 196 |
| H60119-0210-04S | 2 | 4 | 53 | H60119-0610-36S | 6 | 36 | 196 |
| H60119-0410-02S | 4 | 2 | 53 | H60119-1210-32S | 12 | 32 | 196 |
| H60119-0610 | 6 | 0 | 53 | H60119-4210 | 42 | 0 | 196 |
| H60119-12S | 0 | 12 | 75 | H60119-48S | 0 | 48 | 220 |
| H60119-0210-10S | 2 | 10 | 75 | H60119-0610-42S | 6 | 42 | 220 |
| H60119-0310-09S | 3 | 9 | 75 | H60119-1210-36S | 12 | 36 | 220 |
| H60119-0610-06S | 6 | 6 | 75 | H60119-1810-30S | 18 | 30 | 220 |
| H60119-0810-04S | 8 | 4 | 75 | H60119-P2410-24S | 24 | 24 | 220 |
| H60119-1010-02S | 10 | 2 | 75 | H60119-4810 | 48 | 0 | 220 |
| H60119-1210 | 12 | 0 | 75 | H60119-60S | 0 | 60 | 268 |
| H60119-18S | 0 | 18 | 100 | H60119-0610-54S | 6 | 54 | 268 |
| H60119-0210-16S | 2 | 16 | 100 | H60119-0910-51S | 9 | 51 | 268 |
| H60119-0410-14S | 4 | 14 | 100 | H60119-1210-48S | 12 | 48 | 268 |
| H60119-0610-12S | 6 | 12 | 100 | H60119-2410-36S | 24 | 36 | 268 |
| H60119-0810-10S | 8 | 10 | 100 | H60119-72S | 0 | 72 | 316 |
| H60119-1010-08S | 10 | 8 | 100 | H60119-1210-60S | 12 | 60 | 316 |
| H60119-1210-06S | 12 | 6 | 100 | H60119-2410-48S | 24 | 48 | 316 |
| H60119-2410-48S | 24 | 48 | 100 | H60119-3610-36S | 36 | 36 | 316 |
| H60119-1610-02S | 16 | 2 | 100 | H60119-84S | 0 | 84 | 364 |
| H60119-24S | 0 | 24 | 124 | H60119-1210-72S | 12 | 72 | 364 |
| H60119-0410-20S | 4 | 20 | 124 | H60119-2410-60S | 24 | 60 | 364 |
| H60119-0610-18S | 6 | 18 | 124 | H60119-3610-48S | 36 | 48 | 364 |
| H60119-1210-12S | 12 | 12 | 124 | H60119-96S | 0 | 96 | 412 |
| H60119-1810-06S | 18 | 6 | 124 | H60119-1210-84S | 12 | 84 | 412 |
| H60119-2410 | 24 | 0 | 124 | H60119-2410-72S | 24 | 72 | 412 |
| H60119-30S | 0 | 30 | 148 | H60119-3610-60S | 36 | 60 | 412 |
| H60119-0610-24S | 6 | 24 | 148 | H60119-4210-54S | 42 | 54 | 412 |
| H60119-1210-18S | 12 | 18 | 148 | H60119-108S | 0 | 108 | 460 |
| H60119-1810-12S | 18 | 12 | 148 | H60119-1210-96S | 12 | 96 | 460 |
| H60119-2410-06S | 24 | 6 | 148 | H60119-2410-84S | 24 | 84 | 460 |
| H60119-3010 | 30 | 0 | 148 | H60119-3610-72S | 36 | 72 | 460 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-H60119
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
