Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H50119
Treten Sie mit uns in Verbindung
Durch gebohrte Beleg-Ring Hole Size Suitable For-Welle kann ≤50mm 2~36 Stromkreise stabil übertragen

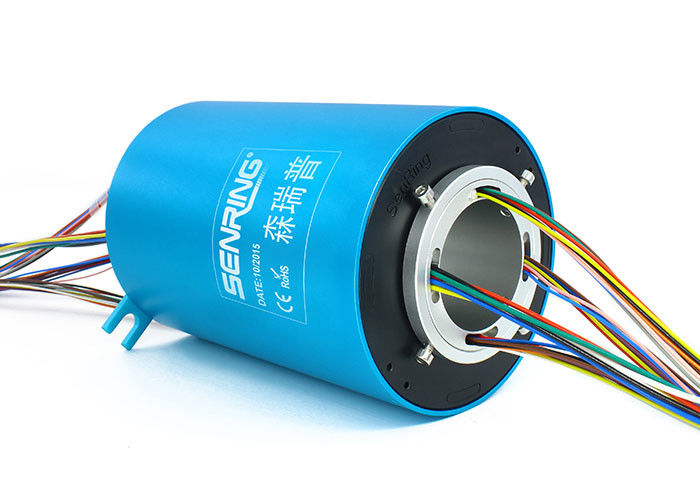

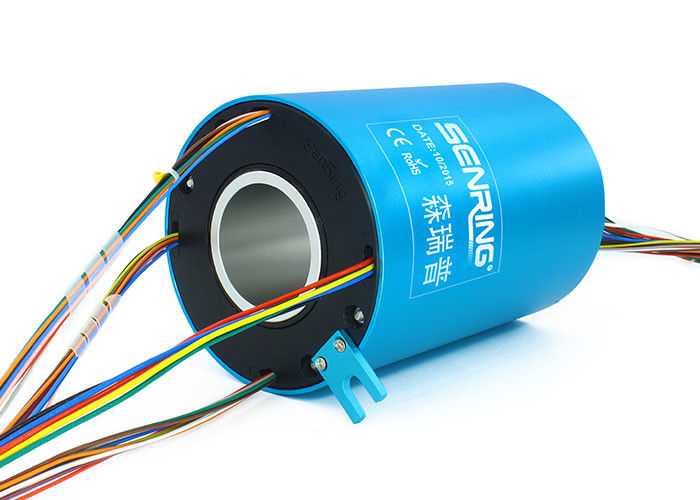

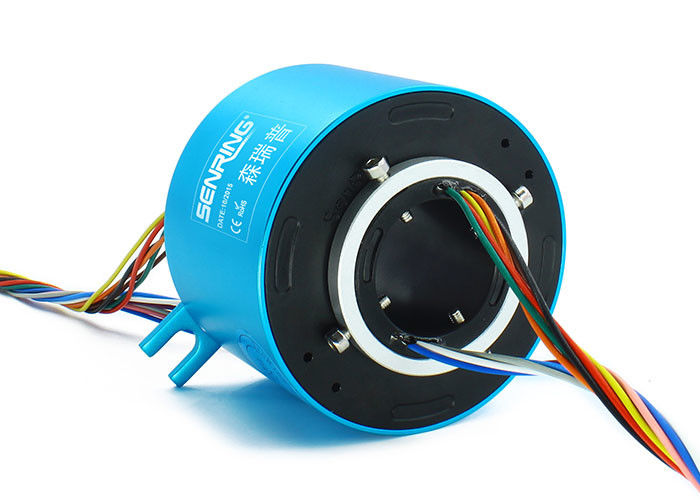

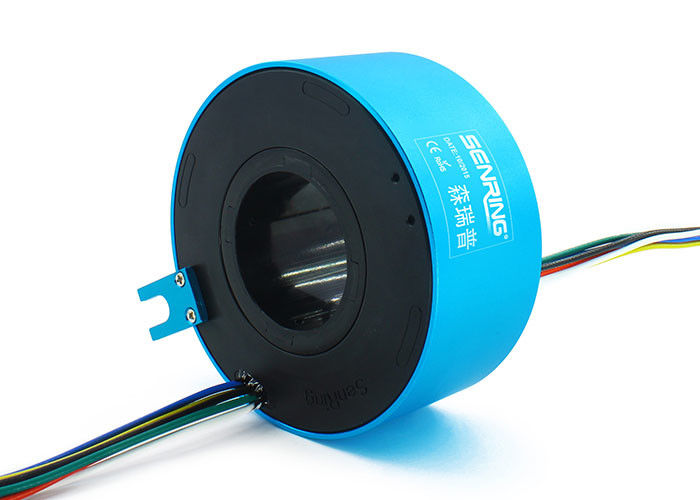

Beschreibung von H50119 durch gebohrten Schleifring
H50119F-Reihe ist ein leitfähiger Schleifring der Standardöffnung mit einer 50mm Öffnung (passend für irgendein drehendes Gerät mit einem Durchmesser von ≤50mm) und einem Außendurchmesser von 119mm. Sie kann 2 bis 48 Kanäle von gegenwärtigem oder von Signal stabil übertragen und kann für jedes mögliches Gerät verwendet werden, das Rotation 360° für das Leiten oder das Übertragen von verschiedenen Signalen erfordert.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
Eigenschaften von H50119 durch gebohrten Schleifring
1. Mehrpunktkontakt der modernen Edelmetallgruppen-Bürste annehmend, stellt er zuverlässigen Kontakt mit extrem - niedriger Reibung sicher;
2. Es kann 1-48 Kanäle von gegenwärtigem/von Signal, mit mehrfachen Standardspezifikationen und kundengerechten Wahlen stabil übertragen;
3. Es kann Getriebe des Videos, der Daten und anderer Signale mischen;
4. Unterstützungen mischten Übertragung von Signalen und Energie;
5. Integrierter Strukturentwurf, einfach zu installieren.
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabelle des Grad-H50119
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
