Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H4086
Treten Sie mit uns in Verbindung

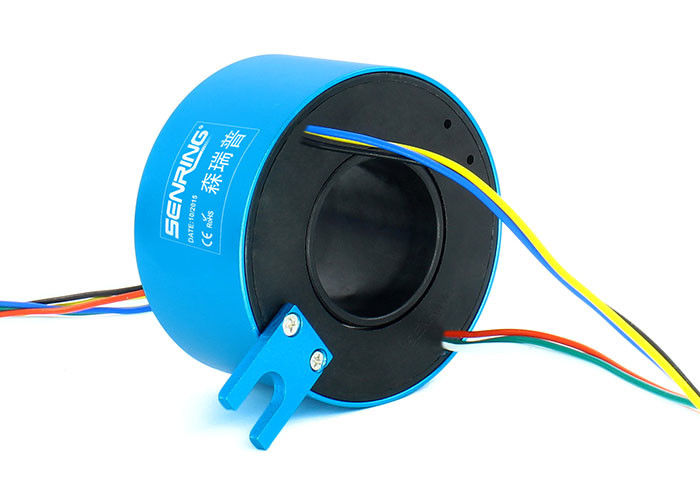

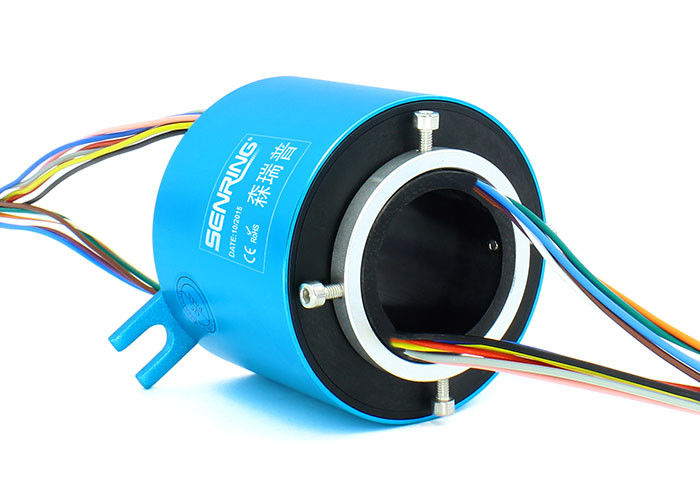

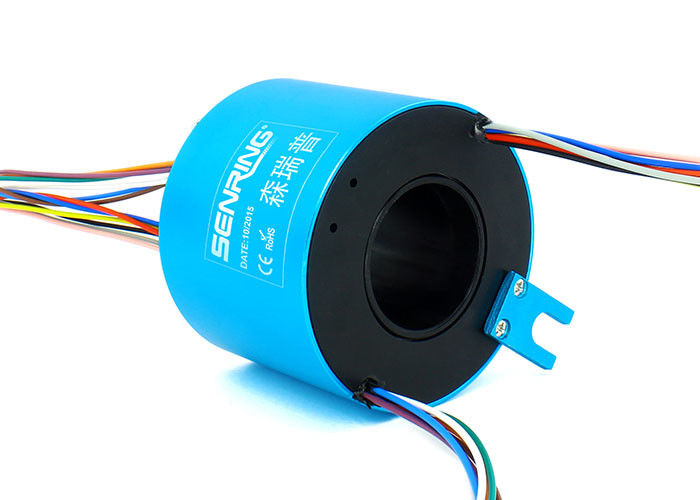

Mittlere Größe der hohen Qualität 1000RPM durch gebohrten Beleg Ring Hole Size 40mm
Beschreibung von H4086 durch gebohrten Schleifring
Die Reihe H4086 ist ein leitfähiger Schleifring der Standardöffnung mit einer 40mm Öffnung (passend für irgendein drehendes Gerät mit einem Durchmesser von ≤40mm) und einem Außendurchmesser von 86mm. Sie kann 2 bis 48 Kanäle von gegenwärtigem oder von Signal stabil übertragen und kann für jedes mögliches Gerät verwendet werden, das Rotation 360° für das Leiten oder das Übertragen von verschiedenen Signalen erfordert.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
Eigenschaften von H4086 durch gebohrten Schleifring
1. brachte Mehrpunktkontaktbürstentechnologie sicherstellt zuverlässigen Kontakt mit niedriger Reibung voran;
2. Energie /signal (2A, N*2A) der Unterstützungs 2~48circuits, besonders angefertigt für mehr Stromkreise oder großen Strom;
3. Kann besonders angefertigt werden, um das Energie-/Signalübertragen zu kombinieren
4. Stützsendeleistung mit Signalen;
5. Integrierter Strukturentwurf, einfache Installation.
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H4086-02S | 0 | 2 | 46 | H4086-1010-08S | 10 | 8 | 90,2 |
| H4086-0210 | 2 | 0 | 46 | H4086-1210-06S | 12 | 6 | 90,2 |
| H4086-03S | 0 | 3 | 46 | H4086-1410-04S | 14 | 4 | 90,2 |
| H4086-0310 | 3 | 0 | 46 | H4086-1610-02S | 16 | 2 | 90,2 |
| H4086-06S | 0 | 6 | 46 | H4086-24S | 0 | 24 | 112,4 |
| H4086-0210-04S | 2 | 4 | 46 | H4086-0410-20S | 4 | 20 | 112,4 |
| H4086-0410-02S | 4 | 2 | 46 | H4086-0610-18S | 6 | 18 | 112,4 |
| H4086-0610 | 6 | 0 | 46 | H4086-1210-12S | 12 | 12 | 112,4 |
| H4086-12S | 0 | 12 | 68 | H4086-1810-06S | 18 | 6 | 112,4 |
| H4086-0210-10S | 2 | 10 | 68 | H4086-2410 | 24 | 0 | 112,4 |
| H4086-0310-09S | 3 | 9 | 68 | H4086-30S | 0 | 30 | 134,6 |
| H4086-0610-06S | 6 | 6 | 68 | H4086-0210-28S | 2 | 28 | 134,6 |
| H4086-0810-04S | 8 | 4 | 68 | H4086-0410-26S | 4 | 26 | 134,6 |
| H4086-1010-02S | 10 | 2 | 68 | H4086-0610-24S | 6 | 24 | 134,6 |
| H4086-1210 | 12 | 0 | 68 | H4086-36S | 0 | 36 | 156,8 |
| H4086-18S | 0 | 18 | 90,2 | H4086-0410-32S | 4 | 32 | 156,8 |
| H4086-0210-16S | 2 | 16 | 90,2 | H4086-0610-30S | 6 | 30 | 156,8 |
| H4086-0410-14S | 4 | 14 | 90,2 | H4086-42S | 0 | 42 | 179 |
| H4086-0610-12S | 6 | 12 | 90,2 | H4086-0410-38S | 4 | 38 | 179 |
| H4086-0810-10S | 8 | 10 | 90,2 | H4086-48S | 0 | 48 | 201,2 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-H4086
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
