Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
BM056
Treten Sie mit uns in Verbindung

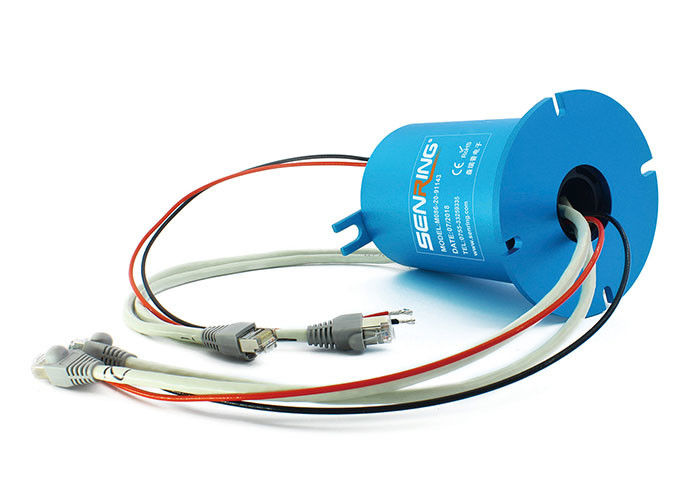

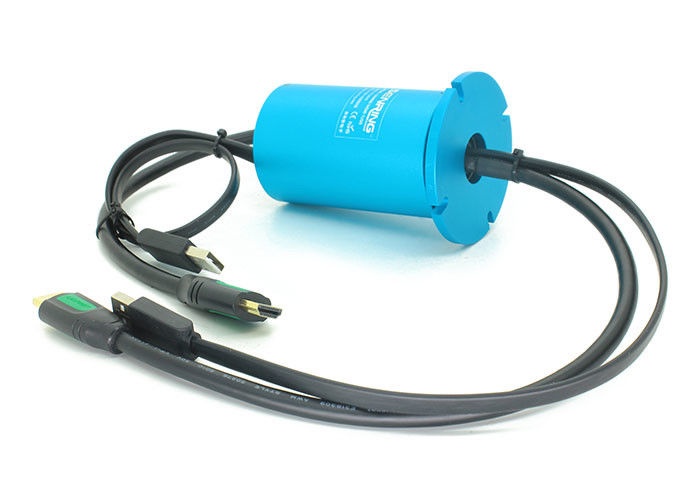

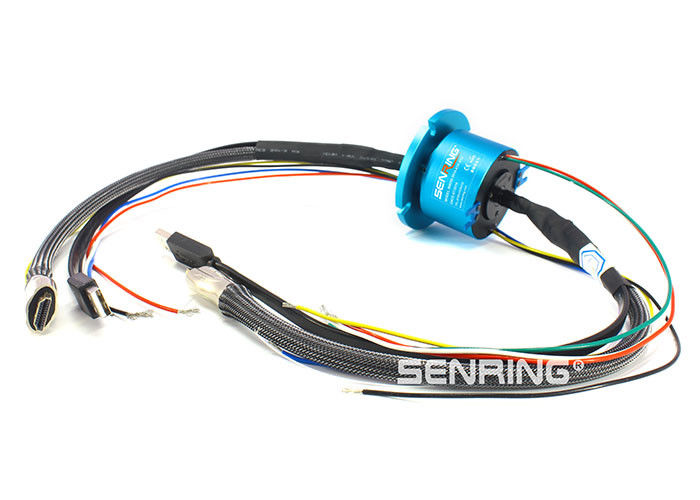

Installations-flanschen industrielles Bus-Signal-Beleg-Ring Without Hole Od 56mm 36 Stromkreise
Beschreibung des Schleifrings des Signal-BM056
Starker und schwacher des elektrischen Signals Schleifring der Reihe BM056 kann Strom 2A/5A/10A/30A durch 360 Grad Rotation nicht nur übertragen aber auch verschiedene Signale wie HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, Profibus-Bussignal stabil und genau übertragen. Er kann in jedem möglichem Gerät verwendet werden, das Rotation 360° und Getriebe von verschiedenen Steuersignalen erfordert. Die Höchstzahl von Stromkreisen für BM056 ist 36. Wenn die tatsächliche Anzahl von Stromkreisen 36 übersteigt, können BM099 oder Kundenbezogenheit verwendet werden.
Eigenschaften des Schleifrings des Signal-BM056
1. ohne Loch (Körper), Od 56mm, Maximum 36 Stromkreise;
2. übertragen Sie genau Hochgeschwindigkeitsdaten
3. übertragen Sie stabil alle Arten Signale, wie RS-232, RS-485, RS-422, VGA, etc.;
4. übertragen Sie stabil alle Arten Signale, wie Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. übertragen Sie mehrdeutige Zeichen, wie USB, HDMI, 1000M Ethernet, Faseroptik-, VGA, DVI, Koaxial-Rf (Hochfrequenz), usw.; 6. stabil Ethernet-Daten (10M/100M/1000M BaseT) übertragen;
| Stromkreise nein. | 2~36circuits (hängt vom Modell) ab |
| Nennspannung | 0~240 VDC/VAC |
| Unterkunft des Materials | AL-Legierung |
| Berufsleben | > 80 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Elektrische Geräusche | <10m> |
| Durchschlagsfestigkeit | 800VDC@50Hz |
| Durchschlagsfestigkeit | 1000MΩ@600VDC |
| Arbeitstemp. | -40℃ | 80°C |
| Körperschall | MIL-STD-810E |
| Gegenwärtig | Signal (2A), 10A/circuit |
| max. drehende Geschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Drehmoment | 0.1N.m; Draht +0.03N.m/6 |
| Kontakt-Material | Edelmetall: Goldlegierung |
| Durchgangswiderstand | <20m> |
| Anschlussleitungs-spezielles. | UL Teflon@Awg22, Awg16 |
| Anschlussleitungslänge | 300mm |
| IP-Grad | IP51 |
| Arbeits-Feuchtigkeit | 10% | 85% RELATIVE FEUCHTIGKEIT |
| CER-Zertifikat | JA |
| Material | RoHS konform |
F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT-Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)
C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)
D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)
T - Steuernetz - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Koaxialsignal (Koaxialität - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Servobewegungskodierersignal (8circuits)
E1 - Industrielles Ethernet (9circuits)
