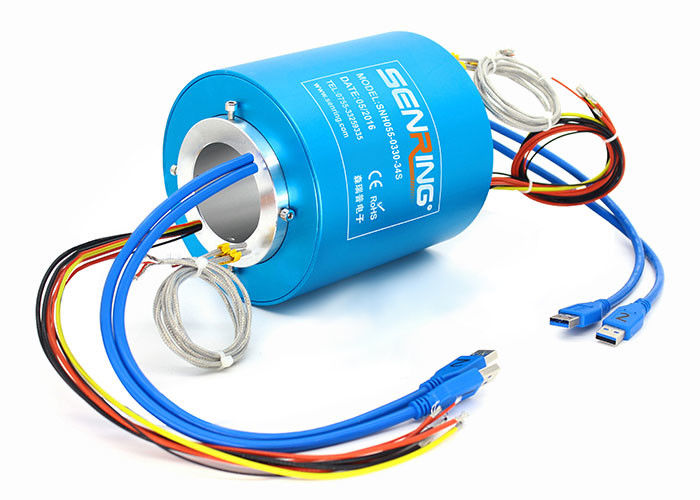

Industrielle Profibus-Signal-Beleg-Ring Hole Size 25.4mm maximale 96 Stromkreise Ods 99mm
Beschreibung des Schleifrings des Signal-BH2599
Der Breitbandbusschleifring der Reihe BH2599 ist ein kundengebundenes Schleifringmodell von SenRing, mit einer Schleifringöffnung von 25.4mm und einem Außendurchmesser von 99mm. Er basiert auf dem Standarddurchlochschleifring SNH025, mit der Einführung von verschiedenen Daten- und Zeichenkombinationen. Das heißt, kann der Schleifring BH2599 Strom nicht nur leiten (für verschiedene gegenwärtige Größen wie 2A, 5A, 10A, 20A, 30A), aber verschiedene Daten, Video, Audio, Steuersignale, etc. auch übertragen. Es kann verschiedene Signale wie 100M/1000M Ethernet, HDMI, HD-SDI hochauflösende Signale, RS-232, RS-485, RS-422, Profibus-Bussignale, etc. stabil und genau übertragen.
Eigenschaften des Schleifrings des Signal-BH2599
1. Lochgröße 25.4mm, Od 99mm, Maximum 96 Stromkreise;
2. übertragen Sie genau Hochgeschwindigkeitsdaten
3. übertragen Sie stabil alle Arten Signale, wie RS-232, RS-485, RS-422, VGA, etc.;
4. übertragen Sie stabil alle Arten Signale, wie Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. übertragen Sie mehrdeutige Zeichen, wie USB, HDMI, 1000M Ethernet, Faseroptik-, VGA, DVI, Koaxial-Rf (Hochfrequenz), etc.
6. übertragen Sie stabil Ethernet-Daten (10M/100M/1000M BaseT);
| Stromkreise nein. | 2~96circuits (hängt vom Modell) ab |
| Nennspannung | 0~690 VDC/VAC |
| Unterkunft des Materials | AL-Legierung |
| Berufsleben | > 80 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Elektrische Geräusche | <10m> |
| Durchschlagsfestigkeit | 800VDC@50Hz |
| Durchschlagsfestigkeit | 1000MΩ@600VDC |
| Arbeitstemp. | -40℃ | 80°C |
| Körperschall | MIL-STD-810E |
| Gegenwärtig | Signal (2A), 10A/circuit |
| max. drehende Geschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Drehmoment | 0.1N.m; Draht +0.03N.m/6 |
| Kontakt-Material | Edelmetall: Goldlegierung |
| Durchgangswiderstand | <20m> |
| Anschlussleitungs-spezielles. | UL Teflon@Awg22, Awg16 |
| Anschlussleitungslänge | 300mm |
| IP-Grad | IP51 |
| Arbeits-Feuchtigkeit | 10% | 85% RELATIVE FEUCHTIGKEIT |
| CER-Zertifikat | JA |
| Material | RoHS konform |
F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT-Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)
C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)
D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)
T - Steuernetz - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Servobewegungskodierersignal (8circuits)
E1 - Industrielles Ethernet (9circuits)
Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden perfekte Lösung für Ihren Bedarf.
