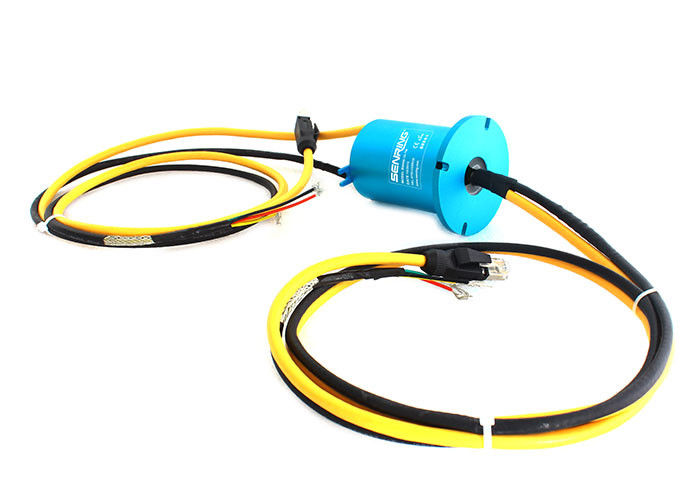

Hochauflösender Bus-Signal-Beleg Ring With Flange Installation HDMI industrieller
Beschreibung des Schleifrings des Signal-BM056
Reihen-umfasst industrieller Bus-Schleifring SENRING BM056 alle Arten industrielle Bus-Signal-Schleifringe, wie HDMI, HD-SDI, GbE (Gigabit Ethernet), RS-232, RS-485, RS-422, Profibus, Standardversion etc.BM056 mit Flanschbefestigung, kann mit Höhle besonders angefertigt werden.
Industrieller Bus-Schleifring bezieht sich eine auf Art Schleifring, der speziell entworfen ist, um industrielle Bussignale zu übertragen. Diese Signale umfassen CanBus, DeviceNet, ControlNet, Profibus und andere Übertragungsprotokolle, die in der industriellen Automatisierung und in den Kontrollsystemen verwendet werden. Industrielle Busschleifringe sind in der Robotik, in den Werkzeugmaschinen, in der Verpackenmaschinerie, in den Windkraftanlagen und in anderer industrieller Ausrüstung weitverbreitet, die ununterbrochene Rotation beim Beibehalten der Signalübertragung erfordern. Diese Schleifringe werden ausgeführt, um zuverlässige und ununterbrochene Datenübertragung zwischen den stationären und drehenden Teilen sicherzustellen. Sie sind entworfen, um rauer Umwelt, einschließlich extreme Temperaturen, Erschütterungen und Staub zu widerstehen. Industrielle Busschleifringe sind verfügbar in den verschiedenen Größen, in den Zeichenkombinationen und in den Spezifikationen, den spezifischen Bedarf von verschiedenen industriellen Anwendungen zu erfüllen.
Eigenschaften des Schleifrings des Signal-BM056
1. ohne Loch (Körper), Od 56mm, Maximum 36 Stromkreise;
2. übertragen Sie genau Hochgeschwindigkeitsdaten
3. übertragen Sie stabil alle Arten Signale, wie RS-232, RS-485, RS-422, VGA, etc.;
4. übertragen Sie stabil alle Arten Signale, wie Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. übertragen Sie mehrdeutige Zeichen, wie USB, HDMI, 1000M Ethernet, Faseroptik-, VGA, DVI, Koaxial-Rf (Hochfrequenz), usw.; 6. stabil Ethernet-Daten (10M/100M/1000M BaseT) übertragen;
| Stromkreise nein. | 2~36circuits (hängt vom Modell) ab |
| Nennspannung | 0~240 VDC/VAC |
| Unterkunft des Materials | AL-Legierung |
| Berufsleben | > 80 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Elektrische Geräusche | <10m> |
| Durchschlagsfestigkeit | 800VDC@50Hz |
| Durchschlagsfestigkeit | 1000MΩ@600VDC |
| Arbeitstemp. | -40℃ | 80°C |
| Körperschall | MIL-STD-810E |
| Gegenwärtig | Signal (2A), 10A/circuit |
| max. drehende Geschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Drehmoment | 0.1N.m; Draht +0.03N.m/6 |
| Kontakt-Material | Edelmetall: Goldlegierung |
| Durchgangswiderstand | <20m> |
| Anschlussleitungs-spezielles. | UL Teflon@Awg22, Awg16 |
| Anschlussleitungslänge | 300mm |
| IP-Grad | IP51 |
| Arbeits-Feuchtigkeit | 10% | 85% RELATIVE FEUCHTIGKEIT |
| CER-Zertifikat | JA |
| Material | RoHS konform |
F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT-Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)
C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)
D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)
T - Steuernetz - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Koaxialsignal (Koaxialität - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Servobewegungskodierersignal (8circuits)
E1 - Industrielles Ethernet (9circuits)
