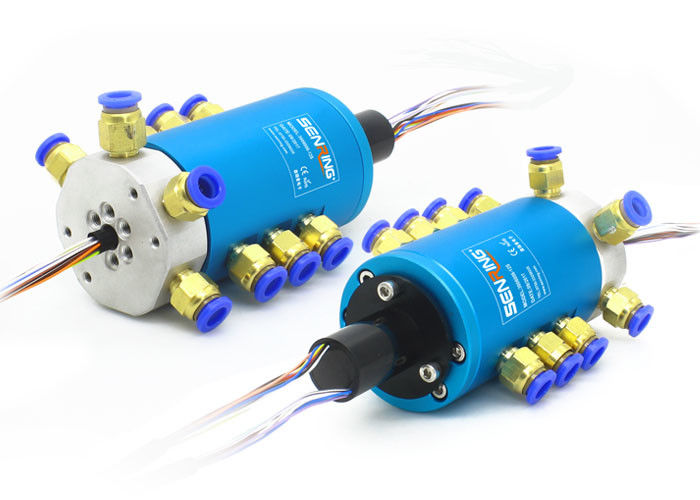

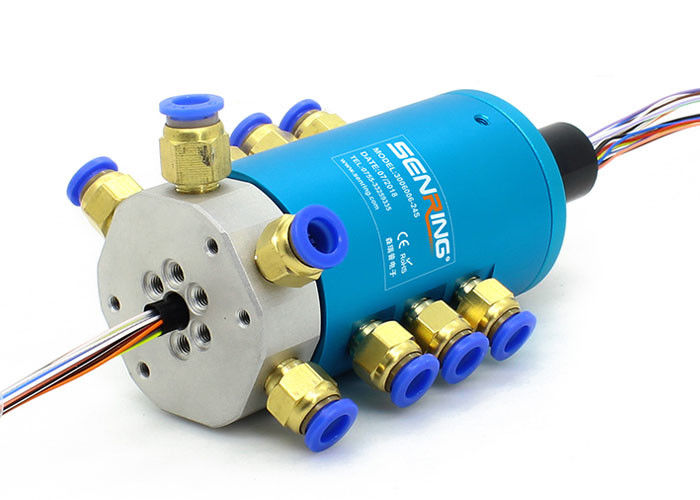

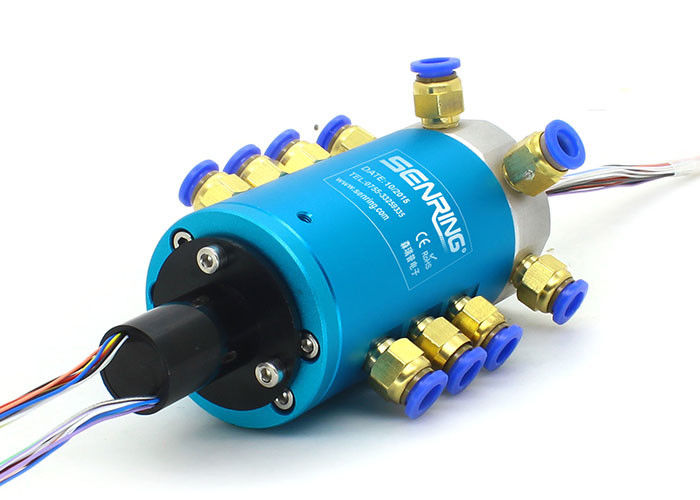

Hafen der leichter 6 Durchgangs-pneumatischer Drehdurchführungs-Unterstützungsg1/8 für 6~8mm Rohre
Beschreibung pneumatischer Drehdurchführung 3006006
Das SenRing Mehrkanalgas-Drehgelenk mit 3006 Reihen ist ein pneumatisches und elektrisches Drehgelenk des Kanals 6, das 360 Grad drehen kann, um 6 Kanäle von Druckluft, von Dampf, von Vakuum und von anderen Gasmedien zu übertragen. Es stützt verschiedene Gasrohre mit Durchmessern von 4mm, von 6mm, von 8mm, von 10mm und von 12mm. Das Dampfdrehgelenk mit 3006 Reihen kann Gase, aber auch Mischgetriebe von den verschiedenen Strom nicht nur übermitteln, die von 2A 800A reichen. Es hat die Vorteile des kleinen, leichten, kleinen Drehmoments und der mehrfachen Gaskanäle, die nicht einander behindern.
Technische Spezifikation pneumatischer Drehdurchführung 3006006
| Durchgänge (Gas) | 6 Durchgänge |
| Rohr-Größe | 6~8mm Rohr,“ Hafen G1/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften pneumatischer Drehdurchführung 3006006
1. Unterstützung Mischenergie und Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw. übertragen;
2. 360° übertragen Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
3. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
4. “ Hafen Unterstützung 6 G1/8 für 6~8mm Rohre;

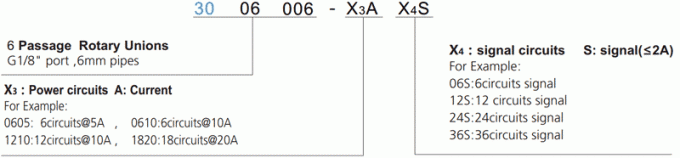

Teilnummernbeschreibung

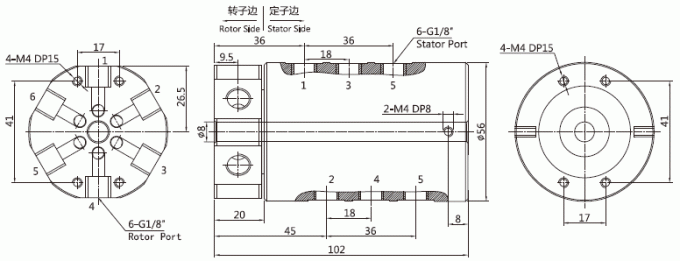

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3006006 | 6 Durchgänge | G1/8“ | 6~8mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3006006-06S | 6 Durchgänge | G1/8“ | 6~8mm | 6 | 14 |
| 3006006-12S | 6 Durchgänge | G1/8“ | 6~8mm | 12 | 21 |
| 3006006-24S | 6 Durchgänge | G1/8“ | 6~8mm | 24 | 35 |
| 3006006-36S | 6 Durchgänge | G1/8“ | 6~8mm | 36 | 52,3 |
| 3006006-56S | 6 Durchgänge | G1/8“ | 6~8mm | 56 | 82 |
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (5A) | Länge L (Millimeter) |
| 3006006-06S | 6 Durchgänge | G1/8“ | 6~8mm | 0 | 6 | 38 |
| 3006006-0610 | 6 Durchgänge | G1/8“ | 6~8mm | 6 | 0 | 38 |
| 3006006-12S | 6 Durchgänge | G1/8“ | 6~8mm | 0 | 12 | 55 |
| 3006006-0610-06S | 6 Durchgänge | G1/8“ | 6~8mm | 6 | 6 | 55 |
| 3006006-1210 | 6 Durchgänge | G1/8“ | 6~8mm | 12 | 0 | 55 |
| 3006006-0610-12S | 6 Durchgänge | G1/8“ | 6~8mm | 6 | 12 | 71,5 |
| 3006006-1210-06S | 6 Durchgänge | G1/8“ | 6~8mm | 12 | 6 | 71,5 |
| 3006006-18S | 6 Durchgänge | G1/8“ | 6~8mm | 0 | 18 | 71,5 |
| 3006006-1810 | 6 Durchgänge | G1/8“ | 6~8mm | 18 | 0 | 71,5 |
| 3006006-0610-18S | 6 Durchgänge | G1/8“ | 6~8mm | 6 | 18 | 88,5 |
| 3006006-24S | 6 Durchgänge | G1/8“ | 6~8mm | 0 | 24 | 88,5 |
| 3006006-30S | 6 Durchgänge | G1/8“ | 6~8mm | 0 | 30 | 106 |
| 3006006-36S | 6 Durchgänge | G1/8“ | 6~8mm | 0 | 36 | 125 |
FAQ:
| Q1: Sind Sie eine Fabrik oder eine Handelsgesellschaft? | ||||||||||
| : Wir sind eine Berufsmanufaktur mit hochrangigem r- u. d-Team. | ||||||||||
| Q2: Wievielen Arten von Schleifringen tun Sie haben? | ||||||||||
| : Wir können alle Arten Schleifringe liefern. Wie Militärschleifring kundengebundenes Sliring, Miniaturschleifring, optischer Schleifring der Faser, Rfdrehgelenk, HD kombinieren-artig, Diskettenschleifring, Windenergieschleifring, Solarenergieschleifring, Durchbohrungsschleifring, etc. |
