Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
UH2586-01
Treten Sie mit uns in Verbindung
Niedriges Drehmoment, sehr geringer Kontaktwiderstand Kompakte Struktur mit USB-Ring

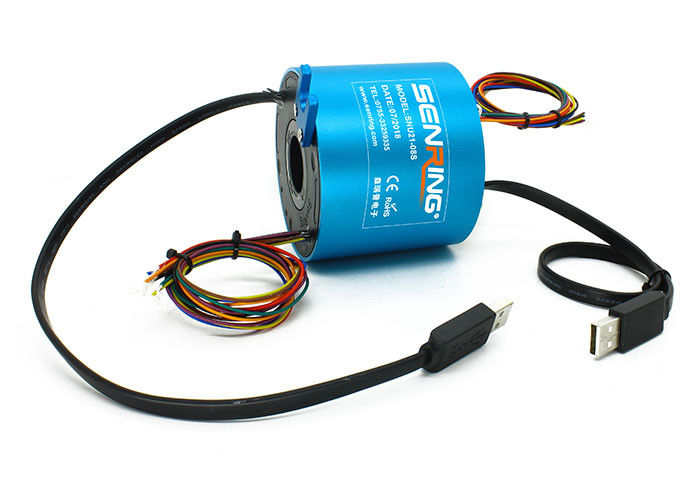

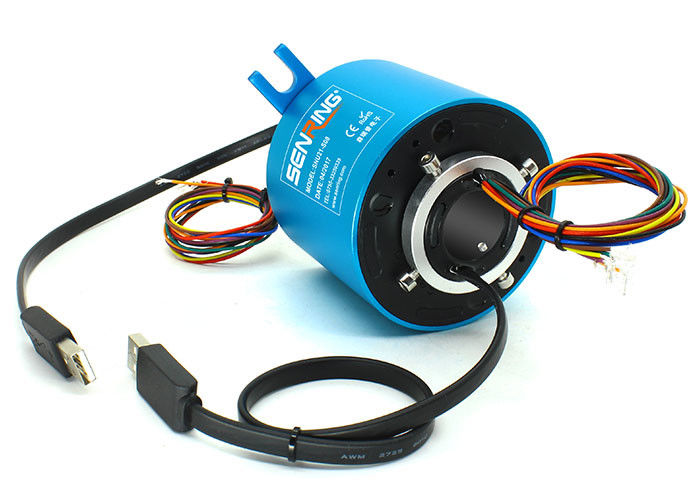

Beschreibung von UH2586-01USB-Slip-Ring
SENRING UH2586-01-Serie Signgle-Kanal-USB-Slipring, USB-Kabel mit 360°-Rotation, kann kombiniert werden, um 2 ~ 38 Schaltkreise Strom / Signal sowie Glasfaser, Gigabit-Ethernet zu übertragen.UH2586-01-Serie 1-Kanal-USB-Slip-Ring hat die Vorteile einer stabilen Signal
Eigenschaften des UH2586-01 USB-Slip-Rings
1Ein Kanal USB2.0-Kabel, kann ein stabiles USB2.0-Signal übertragen.
2. Standard USB-Konnektor männlich oder weiblich, kann angepasst werden;
3. kann kombiniert werden, um 2 bis 38 Stromkreise zu übertragen;

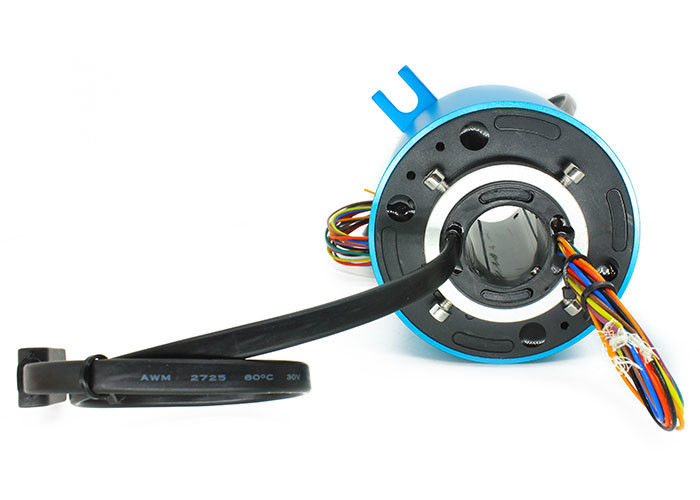

4. Löchergröße 25,4 mm, OD 86 mm;
5. Kann kombiniert werden, um Leistung und verschiedene Signale von IEEE1394, Glasfaser, Gigabit Ethernet usw. zu übertragen.
6. kann kombiniert werden, um mit Kraft- und hydraulisch/pneumaisch rotierenden Verbindungen zu arbeiten;
Technische Spezifikation des UH2586-01 USB-Sliprings
| USB-Kabel | Ein Kanal USB2.0 |
| BER ((Bitfehlerquote) | 10E-11 |
| Mechanische Daten | |
| Spezifikation | Daten |
| Arbeitsleben | SenRing Ringschlüpfer-Klassifizierungstabelle |
| Drehgeschwindigkeit | 150 Dreh/min |
| Arbeitszeit. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0∼85% RH |
| Kontaktmaterial | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Gehäusematerial | Aluminiumlegierung |
| Drehmoment | 0.1N.m+(0.03N.m/6 Schaltkreise) |
| Anschluss | USB 2.0 männlich (weiblich optional) | |
| Verlust der Einfügung | ≤ 2 dB | |
| Elektrische Daten | ||
| Spezifikation | Daten | |
| Leistung | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolierwiderstand | Bei einer Leistung von ≥ 1000MΩ/500VDC | Bei einer Leistung von ≥ 1000MΩ/500VDC |
| Spezifikationen für Blei. | AWG17# Silberplattiertes Teflon | AWG22# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standard 300mm (kann angepasst werden) | |
| Dielektrische Festigkeit | 500VAC@50Hz,60 Sekunden | |
| Elektrische Geräusche | < 0,01Ω | |
| CE-Zertifikat | - Ja, das ist es. | |
| Material | RoHS-Zertifikat | |
Teil Nr. Beschreibung
Zeichnung von UH2586-01 USB-Slip Ring
Standardmodellliste
| Modell | Leistungs-/Signalschaltkreise Nr. | USB-Kanäle nicht. | |||
| Signal ((2A) | Leistung ((5A) | Leistung ((10A) | USB2.0 | USB3 ist da.0 | |
| Einheit für die Berechnung der Emissionsmengen | 2 | 0 | 0 | 1 | 48 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 0 | 2 | 0 | 1 | 48 |
| für die Berechnung der in Anhang I Nummern 1 und 2 genannten | 0 | 0 | 4 | 1 | 72 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 8 | 0 | 0 | 1 | 72 |
| Für die Verwendung in der Verpackung: | 0 | 8 | 0 | 1 | 72 |
| Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Angaben. | 6 | 2 | 0 | 1 | 72 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte | 4 | 4 | 0 | 1 | 72 |
| Einheit für die Berechnung der Emissionswerte | 14 | 0 | 0 | 1 | 96 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 0 | 14 | 0 | 1 | 96 |
| Einheit für die Berechnung der Emissionsmengen von Kohlenwasserstoffen | 10 | 4 | 0 | 1 | 96 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte | 6 | 8 | 0 | 1 | 96 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 20 | 0 | 0 | 1 | 120 |
| UH2586-01-2010 | 0 | 20 | 0 | 1 | 120 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 26 | 0 | 0 | 1 | 144 |
| Einheit für die Berechnung der Emissionsmengen | 38 | 0 | 0 | 1 | 192 |
*Anmerkung: Die Schaltungen können parallel für größere Ströme kombiniert werden, N Schaltungen von 10A für N*10A, wie z.B. 2 Schaltungen von 10A parallel für 20A.Bitte kontaktieren Sie den Verkäufer von SenRing, wenn Sie USB und Strom/Signal-Schaltung nicht anpassen möchten.Oder mischen Sie ein anderes Signal ein.
UH2586-01 USB-Slip-Ring-Klassifizierungstabelle
| GRade-Code | Höchstdrehzahl | Arbeitsleben | Kontaktmaterial |
| C: Standard | 400 Dreh/min | 20 Millionen | Edelmetall |
| D: Industrie | 800 Dreh/min | 60 Millionen |
Gold-Gold
|

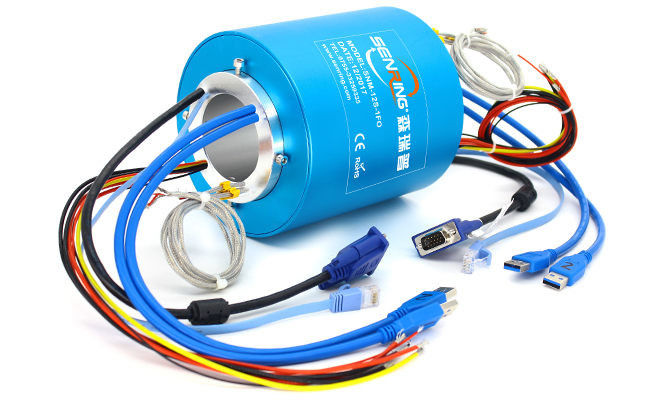

Dieses Modell integriert Ethernet-Signal, USB-Signal, HDM & SDI-Signal und Hochfrequenzsignal. Es wird häufig in Automatisierungsausrüstung, HD-Sicherheitsmonitor, VR-Anwendung, Bewegungssimulator eingesetzt.Wenn Sie auf der Suche nach dieser Art von guten Qualität garantiert Rings sindBitte kontaktieren Sie uns.
