Elektrotechnik für den Industriezweig von Elektrotechnik mit separatem Schiebering Einzelkanal USB2.0 IEEE1394 56mm

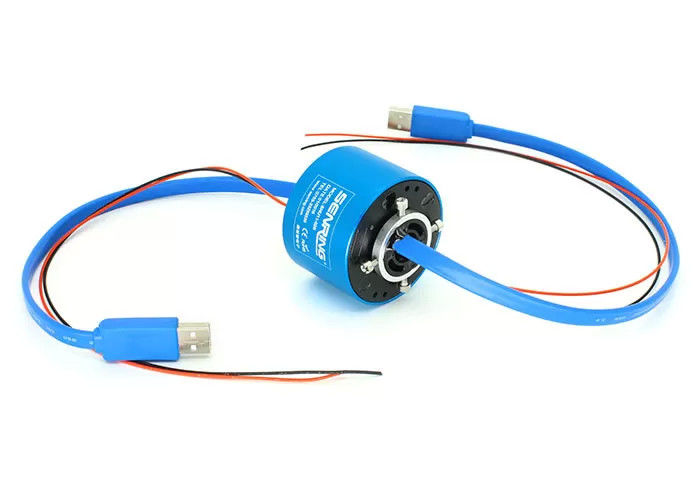

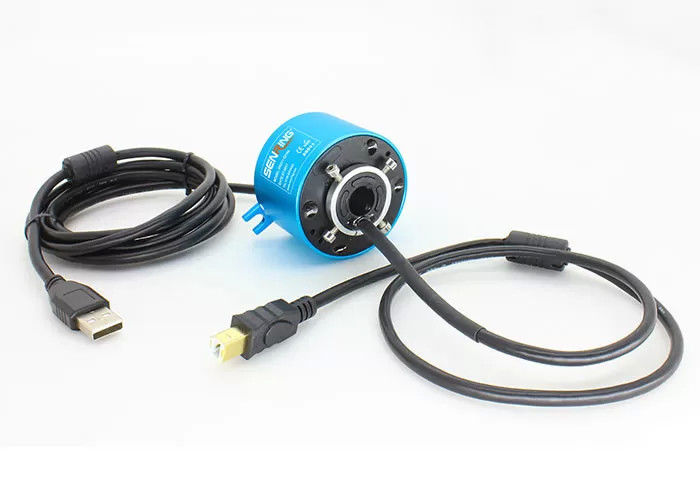

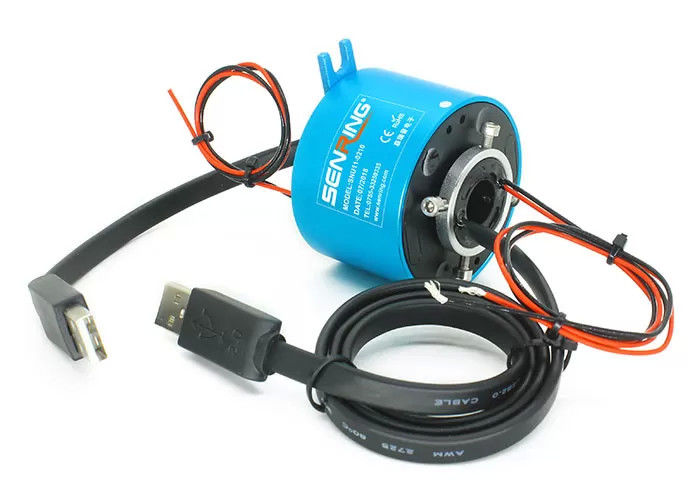

Beschreibung des UH1256-01 USB-Slip-Rings
SenRing UH1256-01-Serie Einkanal-USB-Rotationsverbindung, mit einem Innendurchmesser von 12,7 mm und einem Außendurchmesser von 56 mm, kann 1 Kanal des USB2.0-Signals durch 360-Grad-Rotation übertragen,und kann 1-20 Kanäle von Leistung/Strom/Signal mischen und übertragenDie SNU11-Serie Single-Channel-USB-Slip-Ring hat Vorteile wie stabile Signalübertragung, kein Paketverlust, kein Code, geringer Rückgabeverlust,Der Rutschring hat einen Lochdurchmesser von 12,7 mm und kann für 360-Grad-Rotationsvorrichtungen mit einem Rotationswellendurchmesser von weniger als 12,7 mm verwendet werden.Der SNU11-Serie-USB-Slipring ist das Standardmodell von SenRingWenn Sie spezielle Spezifikationen anpassen müssen, wenden Sie sich bitte an das technische Personal von SenRing.
Eigenschaften des UH1256-01 USB-Slip-Rings
1. Standard USB-Konnektor männlich oder weiblich, kann angepasst werden;
2. 1 Kanal USB2.0 Signal stabil übertragen;
3. kann kombiniert werden, um 1 bis 20 Stromkreise zu übertragen;
4Die Bohrgröße ist 12,7 mm, die Öffnungsgröße 56 mm.
5. Kann kombiniert werden, um Strom und verschiedene Signale von IEEE1394, Ethernet, USB2 zu übertragen.0, usw.
6. kann kombiniert werden, um mit Kraft- und hydraulisch/pneumaisch rotierenden Verbindungen zu arbeiten;
Produktanwendungen
1. Automatisierungsausrüstung
2Bewegungssimulator.
3HD-Sicherheitsmonitor, VR-Anwendung
Zusätzlich
1. Kreisnummer
2. USB-Signal
3. HDM-Größe
4. Signaltyp
Technische Spezifikation des UH1256-01 USB-Sliprings
| USB-Kabel | Ein Kanal USB2.0 |
| BER ((Bitfehlerquote) | 10E-11 |
| Mechanische Daten | |
| Spezifikation | Daten |
| Arbeitsleben | SenRingSchlupfringeNotenplan |
| Drehgeschwindigkeit | 150 Dreh/min |
| Arbeitszeit. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0∼85% RH |
| Kontaktmaterial | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Gehäusematerial | Aluminiumlegierung |
| Drehmoment | 0.1N.m+0,03N.m/6 Schaltkreise |
| Anschluss | USB 2.0 männlich (weiblich optional) | |
| Verlust der Einfügung | ≤ 2 dB | |
| Elektrische Daten | ||
| Spezifikation | Daten | |
| Leistung | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolierwiderstand | Bei einer Leistung von ≥ 1000MΩ/500VDC | Bei einer Leistung von ≥ 1000MΩ/500VDC |
| Spezifikationen für Blei. | AWG17# Silberplattiertes Teflon | AWG22# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standard 300mm (kann angepasst werden) | |
| Dielektrische Festigkeit | 500VAC@50Hz,60 Sekunden | |
| Elektrische Geräusche | < 0,01Ω | |
| CE-Zertifikat | - Ja, das ist es. | |
| Material | RoHS-Zertifikat | |
Teil Nr. Beschreibung
Zeichnung von UH1256-01 USB-Slip Ring
Standardmodellliste
| Modell | Leistungs-/Signalschaltkreise Nr. | USB-Kanäle nicht. | |||
| Signal ((2A) | Leistung ((5A) | Leistung ((10A) | USB2.0 | USB3 ist da.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| Einheit für die Berechnung der Emissionsmengen | 8 | 0 | 0 | 1 | 55 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 0 | 8 | 0 | 1 | 55 |
| Einheit für die Berechnung der Emissionsmengen | 6 | 2 | 0 | 1 | 55 |
| Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Angaben. | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte | 10 | 4 | 0 | 1 | 71.5 |
| Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Angaben | 6 | 8 | 0 | 1 | 71.5 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 20 | 0 | 0 | 1 | 88.5 |
*Anmerkung: Die Schaltungen können parallel für größere Ströme kombiniert werden, N Schaltungen von 10A für N*10A, wie z.B. 2 Schaltungen von 10A parallel für 20A.Bitte kontaktieren Sie den Verkäufer von SenRing, wenn Sie USB und Strom/Signal-Schaltung nicht anpassen möchten.Oder mischen Sie ein anderes Signal ein.
UH1256-01 USB-Slip-Ring-Klassifizierungstabelle
| GRade-Code | Höchstdrehzahl | Arbeitsleben | Kontaktmaterial |
| C: Standard | 400 Dreh/min | 20 Millionen | Edelmetall |
| D: Industrie | 800 Dreh/min | 60 Millionen |
Gold-Gold
|
