Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
UH3899-02
Treten Sie mit uns in Verbindung

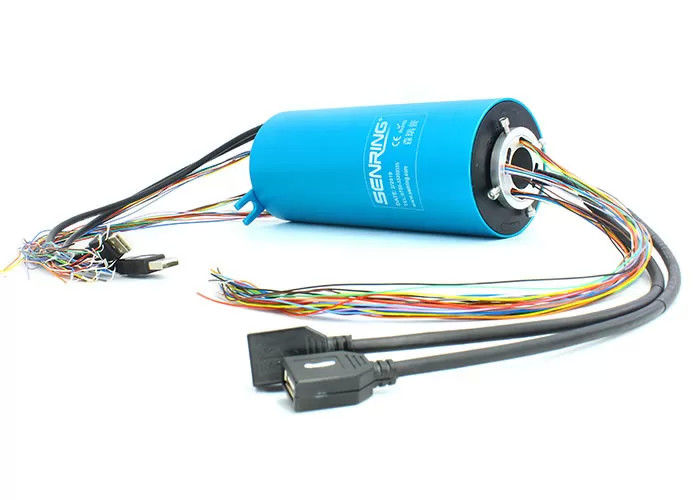

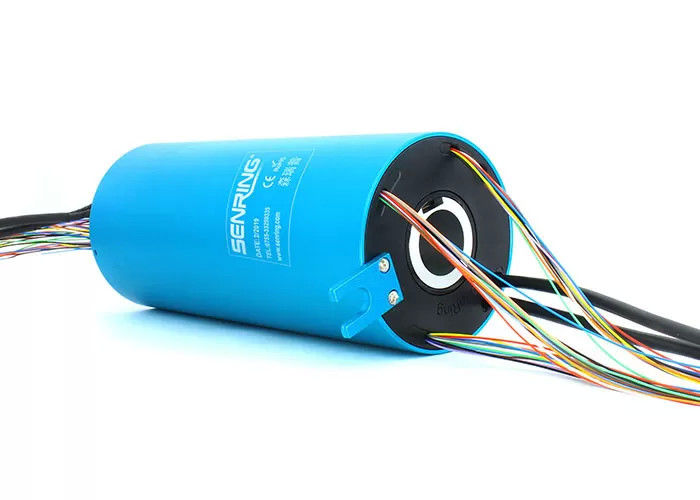

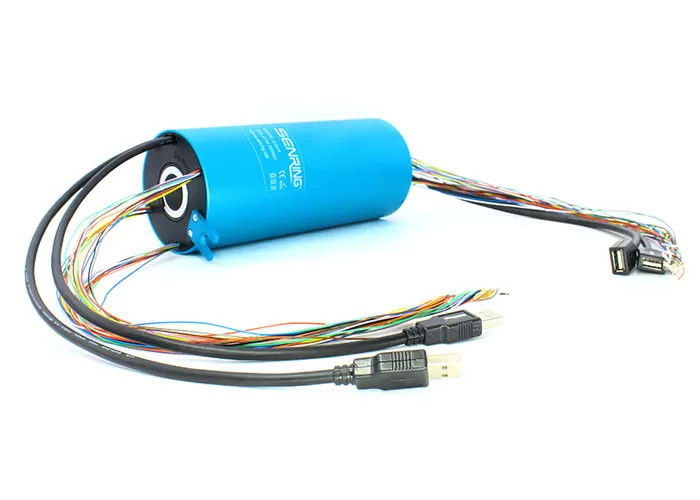

2 Schaltkreise 10A USB 2.0 Slip Ring für HD-MI mit Stromversorgung
Beschreibung des UH3899-02 USB-Sliprings
SenRing UH3899-02-Serie 3-Kanal-USB-Rotationsverbindung kann 3 Kanäle von USB2.0-Signal durch 360-Grad-Rotation übertragen und kann 1-34 Kanäle von Leistung/Strom/Signal mischen,und kann IEEE1394 und verschiedene USB-Signale stabil übertragenDer UH3899-02-Reihe 2-Kanal-USB-Slip-Ring hat Vorteile wie stabile Signalübertragung, keinen Paketverlust, keinen Code, geringen Rücklaufverlust und geringen Einsatzverlust.Der Rutschring hat einen Durchmesser von 38.1 mm und kann für 360-Grad-Rotationsvorrichtungen mit einem Rotationswellen Durchmesser kleiner als 38,1 mm verwendet werden.
Eigenschaften des UH3899-02 USB-Slip-Rings
1. Standard USB-Konnektor männlich oder weiblich, kann angepasst werden;
2. Kann stabil 3 Kanäle USB2.0 Signal übertragen;
3. kann kombiniert werden, um 1 bis 34 Stromkreise zu übertragen;
4. Löchergröße 38,1 mm, OD 99 mm;
5. Kann kombiniert werden, um Strom und verschiedene Signale von IEEE1394, Ethernet, USB2 zu übertragen.0, usw.
6. kann kombiniert werden, um mit Kraft- und hydraulisch/pneumaisch rotierenden Verbindungen zu arbeiten;
Technische Spezifikation des UH3899-02 USB-Sliprings
| USB-Kabel | 2 Kanäle USB2.0 |
| BER ((Bitfehlerquote) | 10E-11 |
| Mechanische Daten | |
| Spezifikation | Daten |
| Arbeitsleben | SenRing Ringschlüpfer-Klassifizierungstabelle |
| Drehgeschwindigkeit | 150 Dreh/min |
| Arbeitszeit. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0∼85% RH |
| Kontaktmaterial | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Gehäusematerial | Aluminiumlegierung |
| Drehmoment | 0.1N.m+0,03N.m/6 Schaltkreise |
| Anschluss | USB 2.0 männlich (weiblich optional) | |
| Verlust der Einfügung | ≤ 2 dB | |
| Elektrische Daten | ||
| Spezifikation | Daten | |
| Leistung | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolierwiderstand | Bei einer Leistung von ≥ 1000MΩ/500VDC | Bei einer Leistung von ≥ 1000MΩ/500VDC |
| Spezifikationen für Blei. | AWG17# Silberplattiertes Teflon | AWG22# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standard 300mm (kann angepasst werden) | |
| Dielektrische Festigkeit | 500VAC@50Hz,60 Sekunden | |
| Elektrische Geräusche | < 0,01Ω | |
| CE-Zertifikat | - Ja, das ist es. | |
| Material | RoHS-Zertifikat | |
Teil Nr. Beschreibung
Zeichnung von UH3899-02 USB-Slip Ring
Standardmodellliste
| Modell | Leistungs-/Signalschaltkreise Nr. | USB-Kanäle nicht. | |||
| Signal ((2A) | Leistung ((5A) | Leistung ((10A) | USB2.0 | USB3 ist da.0 | |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 4 | 2 | 0 | 2 | 72 |
| Für die Verwendung in der Verpackung: | 0 | 4 | 0 | 2 | 72 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 0 | 0 | 0 | 2 | 72 |
| Einheit für die Berechnung der Werte | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Angaben | 8 | 2 | 0 | 2 | 96 |
| Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Erzeugnisse | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
UH3899-02 USB-Slip-Ring-Klassifizierungstabelle
| GRade-Code | Höchstdrehzahl | Arbeitsleben | Kontaktmaterial |
| C: Standard | 400 Dreh/min | 20 Millionen | Edelmetall |
| D: Industrie | 800 Dreh/min | 60 Millionen |
Gold-Gold
|
Häufige Fragen:
1- Welche technischen Daten sollten für unser maßgeschneidertes Schieberingmodell bereitgestellt werden?
A: Wenn Sie das spezielle Muster des Rings anpassen möchten, müssen Sie die folgenden Angaben machen:
a. Betriebsgeschwindigkeit (rpm)
b. Art der Anlage
c. Umrissgröße
d. Kanäle (Nr. einzelner Leitungen außer Kabel)
e. Nennspannung und -strom für Strom- und Signalringe
f. Signaltyp und zugehörige Parameter (sehr wichtig)
Betriebstemperatur h.IP ((Vorgaben für die Dichtung)
2Wie lange dauert Ihre Produktionszeit?
A: Für Standardprodukte sind 7 bis 15 Tage, für einfache kundenspezifische Produkte 10 bis 20 Tage, für komplexe kundenspezifische Produkte 15 bis 40 Tage erforderlich.
