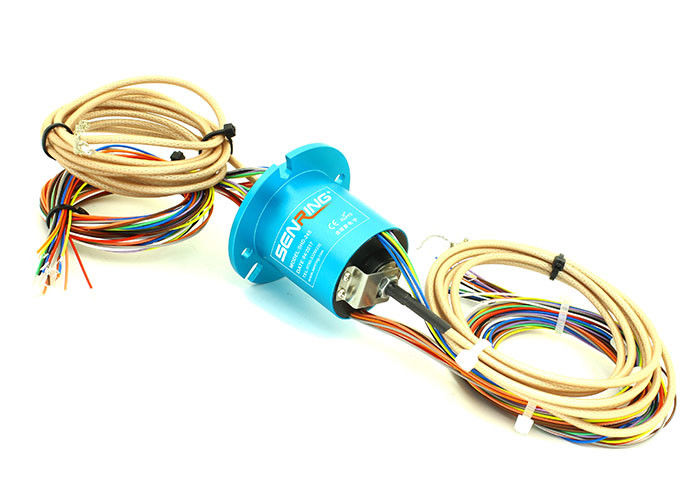

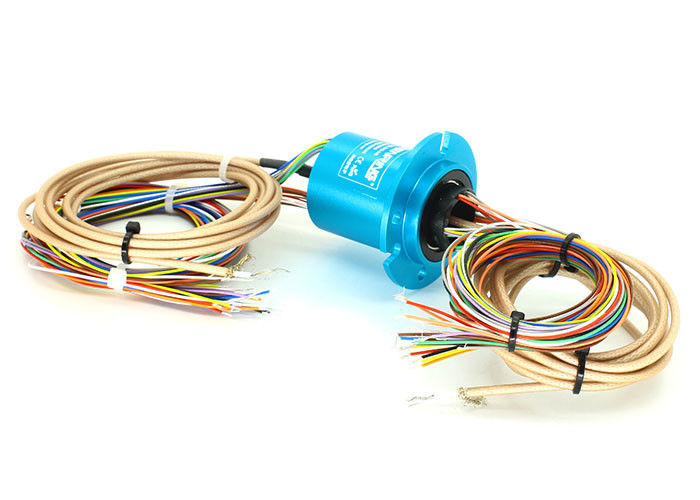

Kundengebundener HD-SDI Beleg Ring For Schleifring 1080P-Kapsel-HD-SDI/Hd-MI
Beschreibung von O032-24 HD-SDI Schleifring
Videoschleifring Reihe HD SENRING O032-24, kann oder 12 der Stromkreise 2A Signal 1 des Kanals HD des Videosignals, Koaxial-HD Signals DC~3GHz, wenn roating übertragen 360°, Nenndrehzahl: 100RPM.SHD-24 Schleifring der Reihe HD, Od 32.8mm, Länge 47, MMCX, Koaxialstecker SMA optional.
Eigenschaften von O032-24 HD-SDI Schleifring
1. kann Unterstützung DC~3GHz, Stall Signal vedio 1080P HD übertragen;
2. Fest, mit Flansch;
3. 1 des Videoschleifrings +12 des Kanals HD Energie/Signal der Stromkreise 2A wenn kann drehendes übertragen 360°;
4. Od: 32.8mm, Länge: 47mm;
5. Kann kombiniert werden, um HF-Signal, Steuersignal, Videosignal und andere Signale zu übertragen;
6. Ausgezeichnete elektrische Energieübertragung und Rotationsleistung;
7. Typische Anwendung: HD-Sicherheitsüberwachung, Fotoapparat, HD-Kamera und andere Felder.
Technische Spezifikation des Schleifrings der Reihe o032-24
| Frequenzrate | DC-3GHz |
| Einfügungsdämpfungsschwankung | +/-0.05dB |
| Spezifikation | RG405 |
| VSWR | ≤1.3 |
| Widerstand | 50Ω |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | 10millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM ununterbrochen |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m+ (Stromkreise 0.03N.m/6) |
| Einfügungsdämpfung | 0.65dB/1GHz maximal |
| Rückflussdämpfung | -18 dB/1GHz maximal |
| Höchstgeschwindigkeit | 50RPM |
| VSWR-Schwankung | +/--0,05 |
| Art | BNC/F (Wahlen) |
| Elektrische Daten | |
| Spezifikt. | Daten |
| Spannungsbereich | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG26# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s |
| Elektrische Geräusche | < 0=""> |
| Elektrische Geräusche | < 10m=""> |
| CER-Zertifikat | Ja |
| Material | RoHS konform |

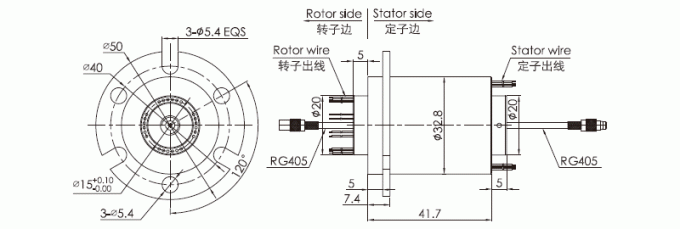

Zeichnung
FAQ:
1. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
2. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
