Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
HF0118-12
Treten Sie mit uns in Verbindung
18 Gigahertz-Hochfrequenzdreh verbinden,/Schleifrad mit Einfachkanal für Fahrzeug-Anwendungs-Gebrauch

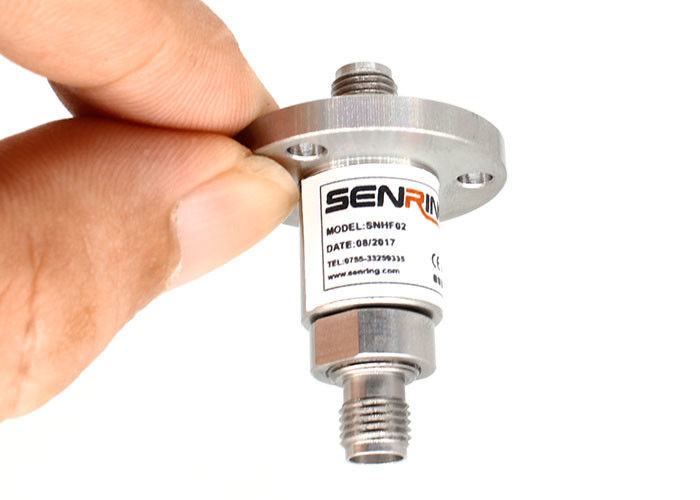

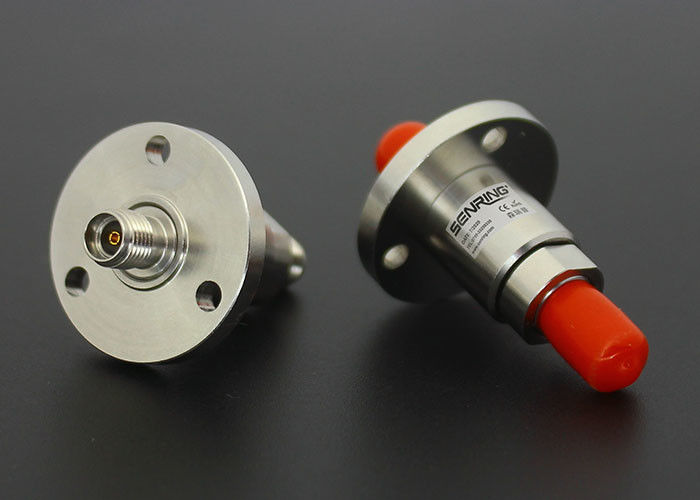

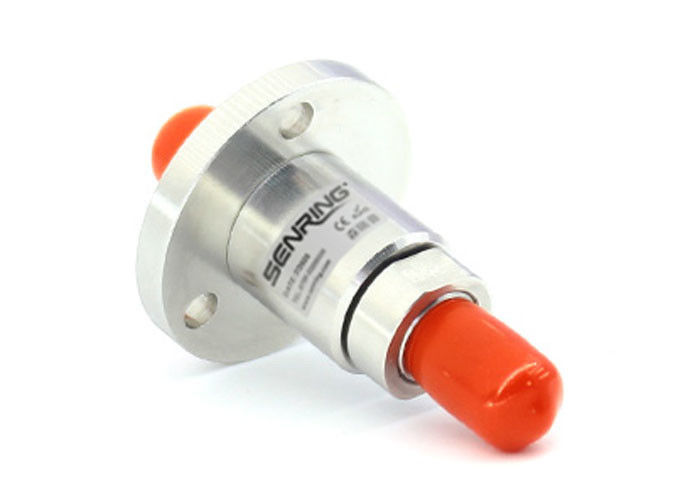

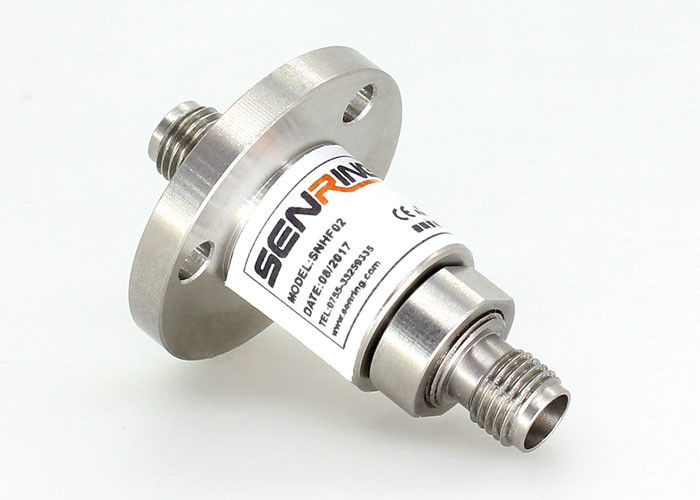

Beschreibung des Hochfrequenzdrehgelenkes HF0118-12
Koaxialkabelschleifring Reihe SENRING HF0118-12 ist ein 1 rotierender gemeinsamer Schleifring Rfs des Kanals 18GHz, Frequenz DC~18GHz, SMA-K/SMA-K Verbindungsstück, Arbeitsgeschwindigkeit 100RPM. HF0118-12 ist verwendetes Übertragen von analogen und digitalen Signalen.
Eigenschaften des Hochfrequenzdrehgelenkes HF0118-12
1. Rf-Kanal: 1 Kanal;
2. Frequenz: DC~18GHz;
3. Niedrige Einfügungsdämpfung und Stehwellenverhältnis;
4. Anwendung für Satellitenantenne, Decklande, Fahrzeug, Radar, Mikrowellenantennenprüfstand….usw.; ;
5. Verwendet in den ununterbrochenen Geräten der Rotation 360°, um Hochfrequenzsignale zu übertragen;
6. Integrierte Struktur, einfache Installation;
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0118-12
| Verbindungsstückart | SMA-K (50Ω) |
| Frequenz | DC zu 18 Gigahertz |
| VSWR (maximal) | 1.3@DC zu 10 Gigahertz 1.4@DC zu 18 Gigahertz |
| VSWR-Schwankung (maximal) | 0,05 |
| Höchstleistung (maximal) | 3000W |
| Drehende Geschwindigkeit (maximal) | 250RPM |
| Anlaufmoment (maximal) | 0.5N.cm |
| Axiale Last des Verbindungsstücks (maximal) | ±0.1N |
| Isoliermaterial | PTFE |
| Temperatur | -55 zu +85℃ (Arbeitstemperatur) -55 zu +85℃ (Lagertemperatur) |
| IP-Grad | ACC IP 40. En 60529 |
| Art | Ich Art |
| Phase wow (maximaler Grad) | 1° |
| Einfügungsdämpfung | 0,25 DB @ DC zu 10 Gigahertz 0,30 DB @10 zu 18 Gigahertz |
| Einfügungsdämpfungsschwankung | 0,05 DB |
| Durchschnittliche Energie (maximal) | 500 Gigahertz w-@1 200 W @6GHz 100 Gigahertz w-@12 30 W @18GHz |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 0,5 N.cm |
| Verbindungsstückradiallast (maximal) | ±0.1N |
| Feuchtigkeit | 95% (Arbeitsfeuchtigkeit) 85% (Speicherfeuchtigkeit) |
Teilnummernbeschreibung
Zeichnung
