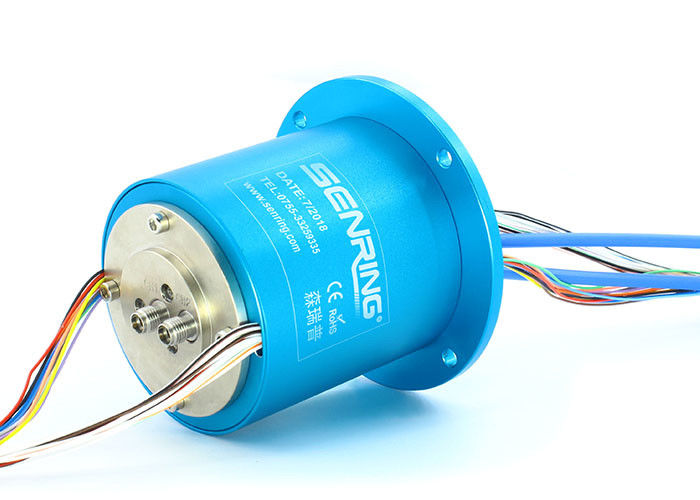

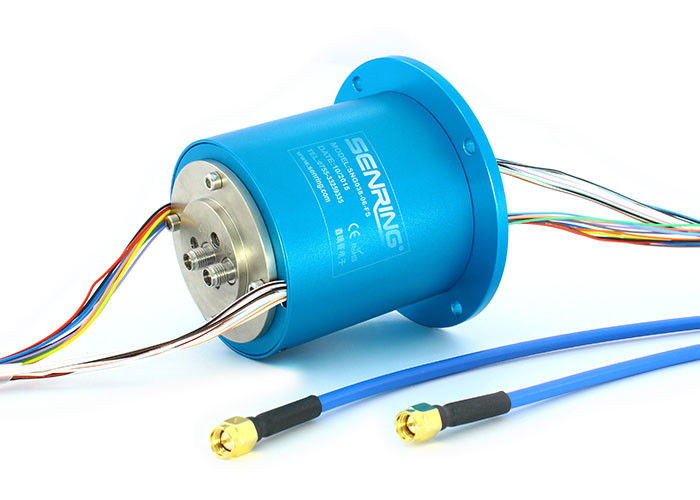

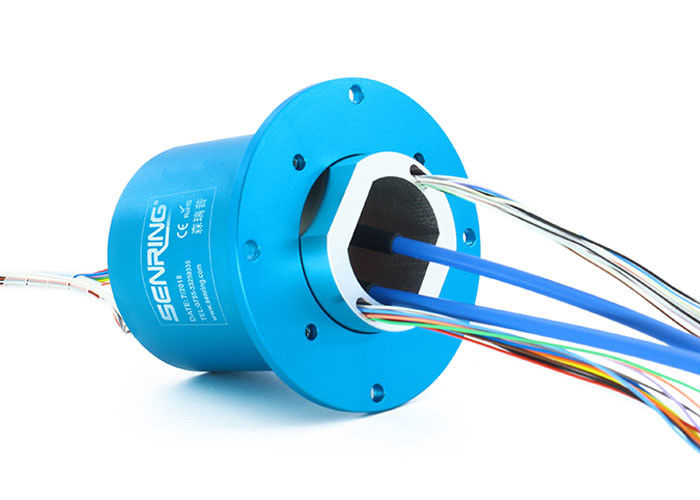

Kleines und niedriges Drehmoment von 2 rotierenden gemeinsamen HochfrequenzSchleifringen der Kanal-18GHz
Beschreibung des Hochfrequenzdrehgelenkes HF0218-64
Das Reihenhochfrequenz- Dreh- Gelenk SenRing HF0218-64 ist ein Zweikanal-Hochfrequenzdrehgelenk 18GHz mit einem Frequenzbereich DCs zu 18GHz. Die gemeinsame Art verwendet SMA-K/SMA-K und ist für eine Höchstgeschwindigkeit von 60 Rotationen pro Minute bestimmt. HF0218-64 wird basiert auf HF0218-31 mit Kanälen eines zusätzlichen 24 elektrischen Schleifrings entwickelt. Es ist ein Produkt sich entwickelte besonders, um den übertragungstechnischen Bedingungen von Hochgeschwindigkeitsdigitalen oder serienmäßiganalogsignalen zu genügen (und erfordert Getriebe von 1 bis 24 Kanälen Strom). Der Nichterfüllungsstrom dieser Reihe Hochfrequenzdrehgelenke ist 5A. Wenn Sie den gegenwärtigen Weg erhöhen oder die gegenwärtige Größe ändern müssen oder technische Beratung, Vorverkaufsberatung oder Lösungsanträge benötigen, treten Sie bitte mit dem technischen Team SenRing in Verbindung.
Eigenschaften des Hochfrequenzdrehgelenkes HF0218-64
1. Rf-Kanal: 2 Kanäle, Signal-/Energiekanal: 1~24 Kanäle;
2. Frequenz: DC~18GHz+DC~4.5GHz;
3. Niedrige Einfügungsdämpfung und Stehwellenverhältnis;
4. Es wird in den ununterbrochenen Geräten der Rotation 360° verwendet, um Hochfrequenzsignale zu übertragen;
5. Integrierte Struktur, einfache Installation;
Anwendung:
Satellitenantenne, Decklande, Fahrzeug, Radar, Mikrowellenantennenprüfstand….usw.;
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0218-64
| Drehgelenk spezielles. | ||
| Kanal 1 | Kanal 2 | |
| Verbindungsstückart | SMA-K | SMA-K |
| Art | Ich Art | Ich Art |
| Frequenz | DC zu 18 Gigahertz | DC zu 4 Gigahertz |
| Höchstleistung (maximal) | 3000W | 3000W |
| Durchschnittliche Energie (maximal) | 50 W @ 18 Gigahertz | 50 W @ 4 Gigahertz |
| VSWR (maximal) | 1,2 @ 0 - 4 Gigahertz 1,5 @ 4 - 18 Gigahertz |
1,4 @ 0 - 2 Gigahertz 2,5 @ 2 - 4 Gigahertz |
| VSWR-Schwankung (maximal) | 0,04 | 0,36 |
| Einfügungsdämpfung | 0,08 DB @ 4 Gigahertz 0,48 DB @ 18 Gigahertz |
0,48 DB @ 2 Gigahertz 0,98 DB @ 4 Gigahertz |
| Einfügungsdämpfungsschwankung | 0,05 DB | 0,25 DB |
| Phase wow (maximaler Grad) | 1 ° | ° 2 |
| Isolierung | DB 60 | |
| Drehende Geschwindigkeit (maximal) | 60RPM |
| Anlaufmoment (maximal) | 5N.cm |
| Temperatur | -40 zu +70℃ (Arbeitstemperatur) |
| -50 zu +70℃ (Lagertemperatur) |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 5 Ncm |
| Feuchtigkeit | 85% (Arbeitsfeuchtigkeit) |
| 95% (Speicherfeuchtigkeit) | |
| Isoliermaterial | PTFE |
| IP-Grad | IP 60 pro en 60529 |
| Mechanisch | |
| >Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| >Drehende Geschwindigkeit | 250RPM |
| >Temperatur | -30℃~80℃ |
| Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Goldgold |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | Kanäle 0.05N.m+0.01N.m/6 |
| Elektrisch | ||
| >Spezielles. | >Energie | >Signal |
| >Spannungsbereich | 0~440VAC/VDC | 0~240VAC/VDC |
| >Insolutions-Widerstand | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Anschlussleitungsspezielles. | AWG#17 Silber-überzog Teflondraht | AWG#22 Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 150mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 300VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| IP-Grad | IP51 | |
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| vorbildliche Liste | Rf-Kanal | Frequenz | Stromkreise nein (10A) | Stromkreise nein (0~2A) | Länge L (Millimeter) |
| HF0218-64-0610 | 2 Kanäle | DC~18GHz | 6 Kanäle | 0 | 38mm |
| HF0218-64-06S | 2 Kanäle | DC~18GHz | 0 | 6 Kanäle | 38mm |
| HF0218-64-12S | 2 Kanäle | DC~18GHz | 0 | 12 Kanäle | 56mm |
| HF0218-64-18S | 2 Kanäle | DC~18GHz | 0 | 18 Kanäle | 74mm |
| HF0218-64-24S | 2 Kanäle | DC~18GHz | 0 | 24 Kanäle | 92mm |
