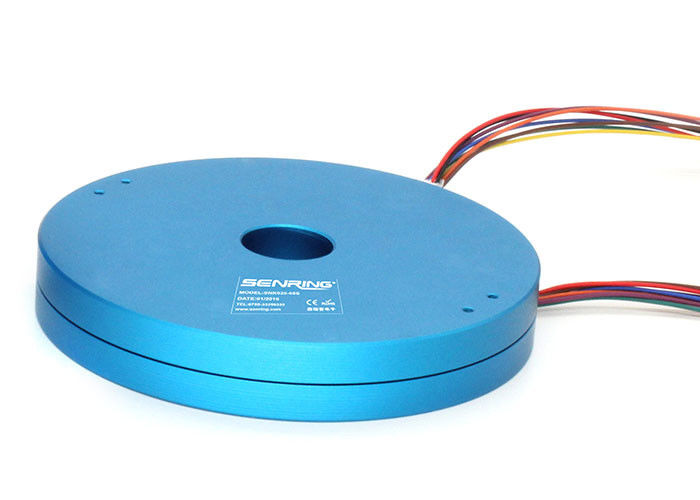

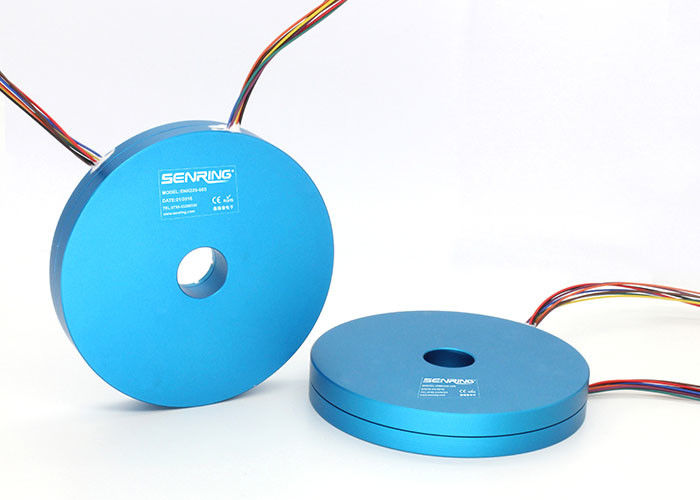

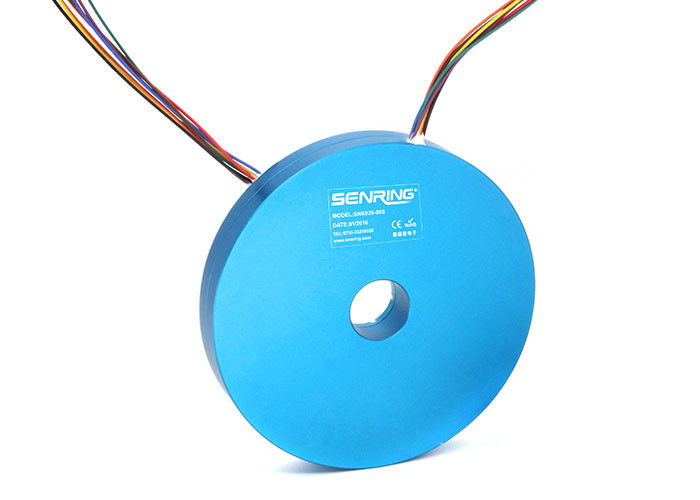

Integrale Stärke 22mm Pfannkuchen-Beleg-Ring With Hole Sizes 25.4mm
Beschreibung des Schleifrings des Pfannkuchen-k225
Reihenpfannkuchenschleifring SenRing K225 ist ein sehr dünner Schleifring mit einem gebohrten Durchmesser von 25.4mm und einer Stärke von 22mm. Es gibt verschiedene Spezifikationen des Außendurchmessers von 92mm bis 460mm. Der Pfannkuchenschleifring der Reihe K225 wird größtenteils in der Ausrüstung mit sehr begrenztem Installationsraum und strengen Beschränkungen auf Schleifringstärke (Höhe) benutzt die horizontalen Raum erweitern kann. Der Pfannkuchenschleifring nimmt ein spezielles Vakuumimprägnierungsprozess- und -Edelmetallmaterial für die Bürste an, die hohe Stabilität hat und ausgezeichnete Leistung der elektrischen Energieübertragung und Rotationsleistung sicherstellt. Verglichen mit ähnlichen Produkten, hat SenRing-Pfannkuchenschleifring die Hauptmerkmale des niedrigen Drehmoments, der niedrigen Abnutzung, der niedrigen elektrischen Geräusche und des ultra-langen Lebens. Das Standardmodell stützt 2-48 Kanäle gegenwärtiges/Signal 2-20A.
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung des Schleifrings des Pfannkuchen-k225
Eigenschaften des Schleifrings des Pfannkuchen-k225
1. Stärke (Höhe): 22mm;
2. Lochgröße 25.4mm, Od 92mm-460mm;
3. Spezielle Hohlraumversiegelungstechnologie u. Edelmetallbürste die hohe übertragende und drehende Leistung der Zuverlässigkeit sicherstellen;
4. Kombiniert werden, um verschiedene Signale wie Hochfrequenzsignale, können Steuersignale und Videosignale, usw. zu übertragen;
5. Ausgezeichnete übertragende und drehende Leistung;
6. Niedriges Drehmoment, niedrige Reibung, niedrige elektrische Geräusche und super langes Berufsleben;
Vorbildliche Standardliste
| Modell | signal/5A | 10A | 20A | Od (Millimeter) |
| k225-02S | 2 | 0 | 0 | 92 |
| k225-0210 | 0 | 2 | 0 | 92 |
| k225-0210-02S | 2 | 2 | 0 | 108 |
| k225-0410 | 0 | 4 | 0 | 108 |
| k225-06S | 6 | 0 | 0 | 124 |
| k225-0610 | 0 | 6 | 0 | 124 |
| k225-0620 | 0 | 0 | 6 | 124 |
| k225-0210-04S | 4 | 2 | 0 | 124 |
| k225-12S | 12 | 0 | 0 | 172 |
| k225-1210 | 0 | 12 | 0 | 172 |
| k225-1220 | 0 | 0 | 12 | 172 |
| k225-0610-06S | 6 | 6 | 0 | 172 |
| k225-0620-06S | 6 | 0 | 6 | 172 |
| k225-18S | 18 | 0 | 0 | 216 |
| k225-1810 | 0 | 18 | 0 | 216 |
| k225-0610-12S | 12 | 6 | 0 | 216 |
| k225-1210-06S | 6 | 12 | 0 | 216 |
| k225-0810-10S | 10 | 8 | 0 | 216 |
| k225-24S | 24 | 0 | 0 | 268 |
| k225-2410 | 0 | 24 | 0 | 268 |
| k225-0610-18S | 18 | 6 | 0 | 268 |
| k225-1210-12S | 12 | 12 | 0 | 268 |
| K225-36S | 36 | 0 | 0 | 364 |
| K225-48S | 48 | 0 | 0 | 460 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings, pls Kontakt der SenRing-Techniker besonders an
Beleg Ring Grade Table des Pfannkuchen-k225
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 60RPM | Revolutionen mit 3 Millionen | Edelmetall |
| D: industrical | 200RPM | Revolutionen mit 10 Millionen |
Goldgold
|
