Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
K380
Treten Sie mit uns in Verbindung

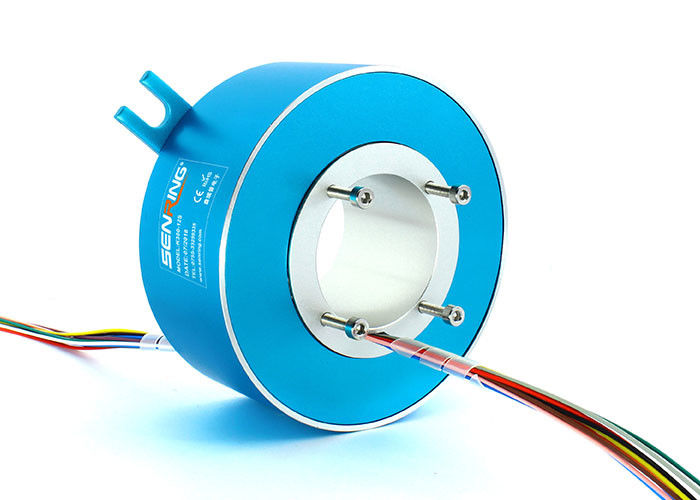

Beleg-Ring Electrical Pancake Slip Rings-Motorenmontage mit durchgehender gebohrter Größe 80mm
Beschreibung des Schleifrings des Pfannkuchen-k380
Reihe K380 Pfannkuchen-Schleifring, Lochgröße 80mm, Od 156mm, Stärkestrecken von 18.2~88.6mm. Mit AL-Legierungsstruktur sprecious Überzug-Kontaktmaterial des Metall +gold, das stabile Rotation und niedrige Widerstandschwankung sicherstellt.
Als eine andere Form von zwar Lochschleifringen, sind Pfannkuchenschleifringe für irgendwo vertikalen Raum ist begrenzt bestimmt
wenn horizontal, ist Raum weniger einschränkend. Spezielle hohe Hohlraumversiegelungstechnologie u. Edelmetallbürste die hohe Zuverlässigkeit sicherstellen
übertragende und drehende Leistung des Schleifrings. Mit vielen Vorteilen wie niedrigem Drehmoment, niedrige Reibung, niedrige elektrische Geräusche
und langes Leben, Pfannkuchenschleifringe werden hauptsächlich angewendet, um genaues Signal zusammen mit Energie zu übertragen, könnte mit auch gemischt werden
flüssiges Medienübertragen (wie hydraulisches oder pneumatisches
Eigenschaften des Schleifrings des Pfannkuchen-k380
1. Lochgröße: 80mm.OD: 156mm;
2. Stärkestrecken von 18.2~88.6mm optional;
3. Kontaktmaterial behandelt mit percious Metall und super hartem vergoldetem;
4. Vergewissern Sie sich der stabilen Rotation und der niedrigen Widerstandschwankung;
5. Kann kombiniert werden, um genaues Signal zusammen mit Energie zu übertragen;
6. Edelmetallbürste das hohe Stabilitäts- und Zuverlässigkeitsgetriebe sicherstellen.
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung des Schleifrings des Pfannkuchen-k380
Vorbildliche Standardliste
| Modell | signal/5A | 10A | 20A | Länge L (Millimeter) |
| k380-02S | 2 | 0 | 0 | 25 |
| k380-0210 | 0 | 2 | 0 | 25 |
| k380-0210-02S | 2 | 2 | 0 | 31 |
| k380-0410 | 0 | 4 | 0 | 31 |
| k380-06S | 6 | 0 | 0 | 37 |
| k380-0610 | 0 | 6 | 0 | 37 |
| k380-0620 | 0 | 0 | 6 | 37 |
| k380-0210-04S | 4 | 2 | 0 | 37 |
| k380-12S | 12 | 0 | 0 | 50,2 |
| k380-1210 | 0 | 12 | 0 | 50,2 |
| k380-1220 | 0 | 0 | 12 | 50,2 |
| k380-0610-06S | 6 | 6 | 0 | 50,2 |
| k380-0620-06S | 6 | 0 | 6 | 50,2 |
| k380-18S | 18 | 0 | 0 | 69,4 |
| k380-1810 | 0 | 18 | 0 | 69,4 |
| k380-0610-12S | 12 | 6 | 0 | 69,4 |
| k380-1210-06S | 6 | 12 | 0 | 69,4 |
| k380-0810-10S | 10 | 8 | 0 | 69,4 |
| k380-24S | 24 | 0 | 0 | 88,6 |
| k380-2410 | 0 | 24 | 0 | 88,6 |
| k380-0610-18S | 18 | 6 | 0 | 88,6 |
| k380-1210-12S | 12 | 12 | 0 | 88,6 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings, pls Kontakt der SenRing-Techniker besonders an
Beleg Ring Grade Table des Pfannkuchen-k380
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 60RPM | Revolutionen mit 3 Millionen | Edelmetall |
| D: industrical | 200RPM | Revolutionen mit 10 Millionen |
Goldgold
|
