Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
K350
Treten Sie mit uns in Verbindung
Pfannkuchen-Beleg Ring Can Be Combined To übertragen genaues Signal zusammen mit Energie

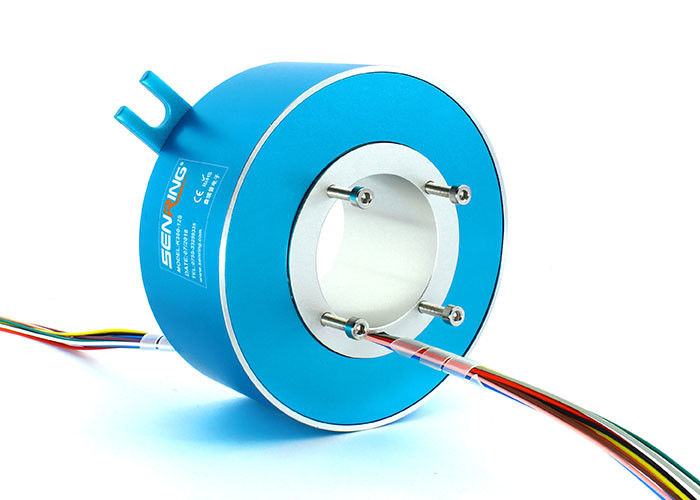

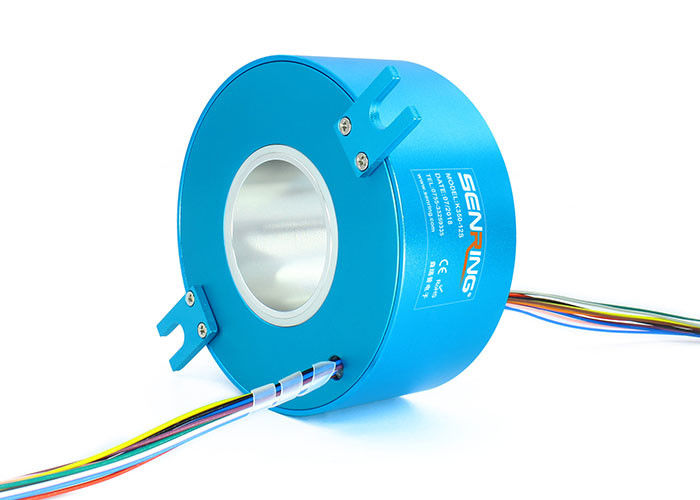

Beschreibung des Schleifrings des Pfannkuchen-k350
Der ultradünne flache Pfannkuchenschleifring der Reihe K350 hat einen inneren Durchmesser von 50mm, einen Außendurchmesser von 119mm und eine Stärke von 25.1-91.9mm mit verschiedenen Spezifikationen. Er hat eine Gesamtaluminiumlegierungswohnung, und das Kontaktmaterial wird mit Edelmetall und ultra-hartem Vergolden behandelt, um stabile Operation und minimale Widerstandschwankungen sicherzustellen. Es wird hauptsächlich in der Umwelt mit begrenztem vertikalem Raum und weniger Beschränkung auf horizontalem Raum verwendet.
Eigenschaften des Schleifrings des Pfannkuchen-k350
Der Schleifring hat einen inneren Durchmesser von 50mm und einen Außendurchmesser von 119mm, wenn eine Stärke von 25.1mm reicht, bis 91.9mm. Das Kontaktmaterial wird mit Edelmetall und ultra-hartem Vergolden behandelt und stellt stabile Operation und minimale Widerstandschwankungen sicher. Es kann für Mischgetriebe von Präzisionssignalen und -energie verwendet werden. Der BlattfederKontakt wird vom Edelmetall aufgenommen, das hohe Stabilität und Zuverlässigkeit hat.
Art Anwendung
| Industriemaschinen | Füllende Ausrüstung |
| Ausstellung/Anzeigegerät | Medizinische Ausrüstung |
| Bearbeitungscenterse | Drehindextabellen |
| Parallelgreifer | Chirurgielampe |
| schwere Ausrüstungsdrehköpfe oder -Kabeltrommeln | Drehtür |
| Verpackmaschine | Umwickelnde Maschine |
| Testgerät | Verpackmaschinen |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung des Schleifrings des Pfannkuchen-k350
Vorbildliche Standardliste
| Modell | signal/5A | 10A | 20A | Länge L (Millimeter) |
| k350-02S | 2 | 0 | 0 | 25,1 |
| k350-0210 | 0 | 2 | 0 | 25,1 |
| k350-0210-02S | 2 | 2 | 0 | 26,9 |
| k350-0410 | 0 | 4 | 0 | 26,9 |
| k350-06S | 6 | 0 | 0 | 30,7 |
| k350-0610 | 0 | 6 | 0 | 30,7 |
| k350-0620 | 0 | 0 | 6 | 30,7 |
| k350-0210-04S | 4 | 2 | 0 | 30,7 |
| k350-12S | 12 | 0 | 0 | 51,1 |
| k350-1210 | 0 | 12 | 0 | 51,1 |
| k350-1220 | 0 | 0 | 12 | 51,1 |
| k350-0610-06S | 6 | 6 | 0 | 51,1 |
| k350-0620-06S | 6 | 0 | 6 | 51,1 |
| k350-18S | 18 | 0 | 0 | 71,5 |
| k350-1810 | 0 | 18 | 0 | 71,5 |
| k350-0610-12S | 12 | 6 | 0 | 71,5 |
| k350-1210-06S | 6 | 12 | 0 | 71,5 |
| k350-0810-10S | 10 | 8 | 0 | 71,5 |
| k350-24S | 24 | 0 | 0 | 91,9 |
| k350-2410 | 0 | 24 | 0 | 91,9 |
| k350-0610-18S | 18 | 6 | 0 | 91,9 |
| k350-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings, pls Kontakt der SenRing-Techniker besonders an
Beleg Ring Grade Table des Pfannkuchen-k350
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 60RPM | Revolutionen mit 3 Millionen | Edelmetall |
| D: industrical | 200RPM | Revolutionen mit 10 Millionen |
Goldgold
|
