Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3002004
Treten Sie mit uns in Verbindung

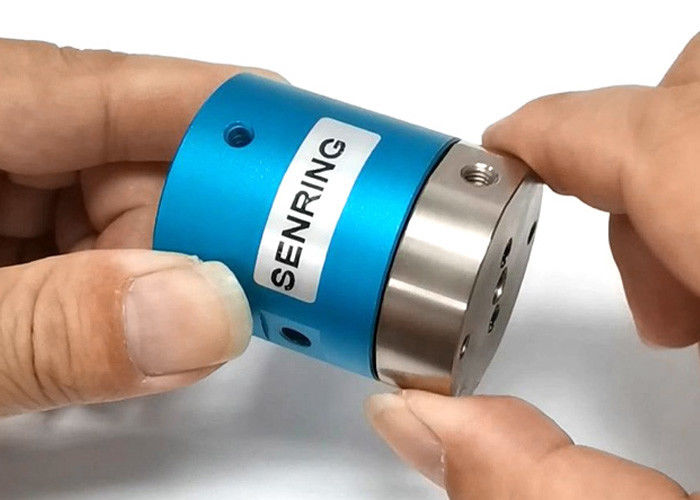

M5 2 Drehdurchführungen des Durchgangs-Pnuematic/+Electric Hybridry für 4mm Rohre

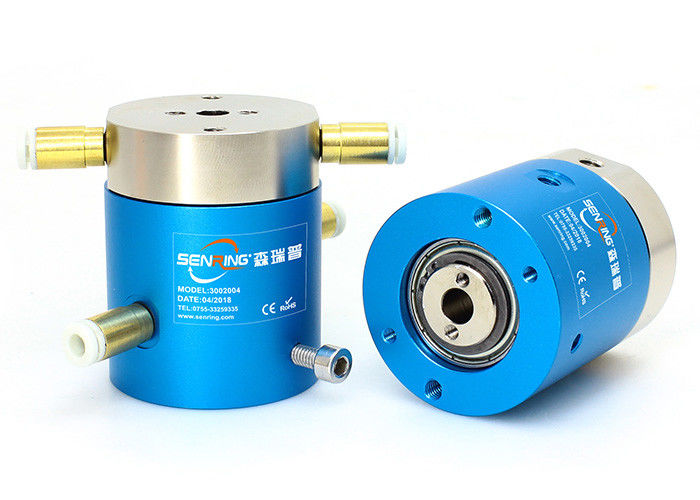

Beschreibung pneumatischer Drehdurchführung 3002004

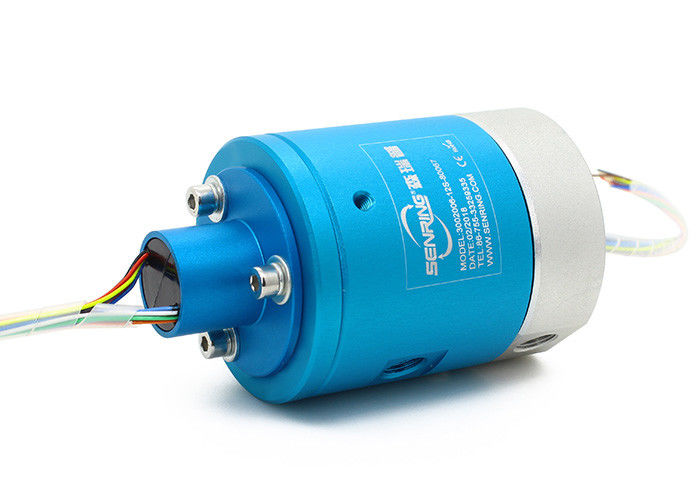

Das SenRing der pneumatische und elektrische Schleifring von 3002 Reihe ist ein Doppelkanaldrehgelenk, das 360 Grad drehen kann, um zwei Kanäle von Druckluft, von Dampf, von Vakuum und von anderen Gasmedien zu übertragen. Es stützt verschiedene Größen von Luftrohren einschließlich 4mm, 6mm, 8mm, 10mm und 12mm. Der rotierende elektrische Schleifring mit 3002 Reihen kann Gas nicht nur übertragen, aber mischt auch und verschiedene Strom von 2A 800A übermitteln.
Vorteile:
1. klein;
2. Leichtgewichtler;
3. kleines Drehmoment;
4. mehrfache Gaskanäle, die nicht einander behindern.
Eigenschaften pneumatischer Drehdurchführung 3002004
1. Unterstützung Mischenergie und Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe, etc. übertragen;
2. 360° übertragen Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… etc.
3. Max. Pressure: 1Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
4. Hafen M5 der Unterstützungs 2 für 4mm Rohre;
Technische Spezifikation pneumatischer Drehdurchführung 3002004
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 4mm Rohr, Hafen M5 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG26# Silber-überzog Teflondraht | AWG26# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |

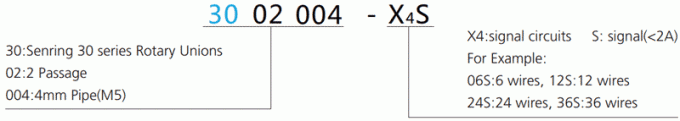

Teilnummernbeschreibung

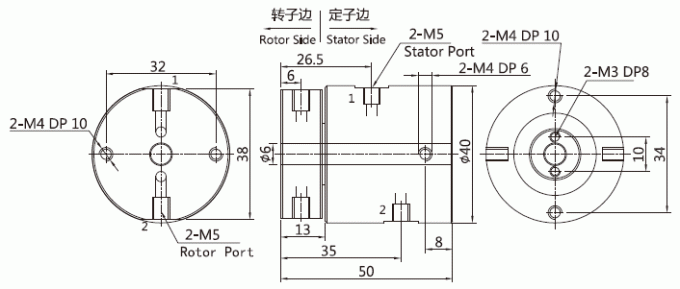

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3002004 | 2 Durchgänge | M5 | 4~6mm |

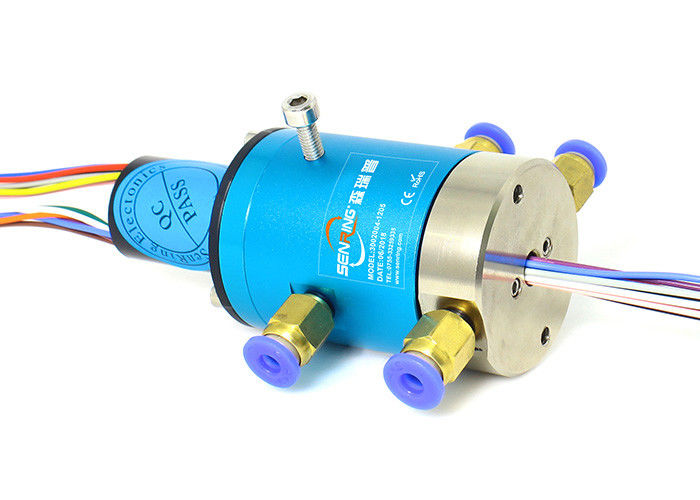

| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3002004-06S | 2 Durchgänge | M5 | 4~6mm | 6 | 14 |
| 3002004-12S | 2 Durchgänge | M5 | 4~6mm | 12 | 21 |
| 3002004-24S | 2 Durchgänge | M5 | 4~6mm | 24 | 35 |
| 3002004-36S | 2 Durchgänge | M5 | 4~6mm | 36 | 52 |
Hochfrequenzdrehgelenk konnte auch genannt werden Hochfrequenzschleifring. Diese Art des Drehgelenkes kann ein Element sein, das auf das Kabel oder das Instrument als Übertragen oder Unterbrechen der Linie der elektrischen Verbindungen installierte.
Wenn Sie spezifische kundengebundene Anforderung haben, glauben Sie bitte, dass frei, uns zu konsultieren, damit unsere Vertriebsingenieur, das passendste Produkt Ihnen für Sie empfehlen konnte Hinweis.
