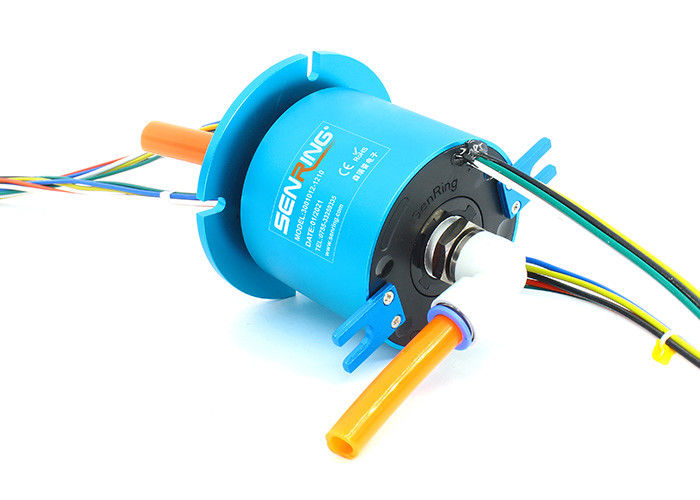

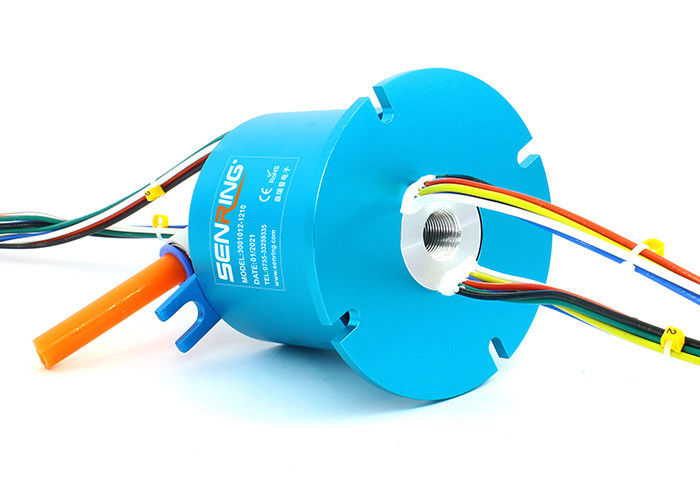

Pneumatische Drehdurchführung mit 1 Passage+12 Schleifring der Stromkreis-2A
Beschreibung pneumatischer Drehdurchführung 3001012
Das pneumatische Drehgelenk Senring 3001 ist ein elektrischer integrierter Schleifring des einzelnen Durchganges, der 360 Grad drehen kann, um verschiedene Gasmedien wie Druckluft, Dampf und Vakuum zu übertragen. Es stützt mehrfache Gasrohre 4mm, 6mm, 8mm, 10mm und 12mm. Der einzelne Durchgang mit 3001 Reihen 360-Grad-Drehluftgelenk kann Gas nicht nur übertragen, aber mischt auch und die verschiedenen Strom übermitteln, die von 2A 800A reichen. Er hat die Vorteile des kleinen, leichten und niedrigen Drehmoments.
Eigenschaften pneumatischer Drehdurchführung 3001012
1. Unterstützung Mischenergie und Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe, etc. übertragen;
2. 360° übertragen Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… etc.
3. Max. Pressure: 10Mpa (Vakuum: -1.5kPa, Hochdruck kann besonders angefertigt werden);
4. Standardversion mit Flanschbefestigung, kann mit hohler Wellenmontage besonders angefertigt werden;
5. “ Hafen Unterstützung 1 G3/8 für 10~12mm Rohre;
Technische Spezifikation pneumatischer Drehdurchführung 3001012
| Durchgänge (Gas) | 1 Durchgang |
| Rohr-Größe | 12mm Rohr,“ Hafen G3/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 10Mpa, Vakuum -90kPa | |
| Drehmoment | 0.2N.m | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Vorbildliches List | Durchgänge (Gas) | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3001012-02S | 1 Durchgang | 0 | 2 | 32 |
| 3001012-0210 | 1 Durchgang | 2 | 0 | 32 |
| 3001012-03S | 1 Durchgang | 0 | 3 | 36 |
| 3001012-0310 | 1 Durchgang | 3 | 0 | 36 |
| 3001012-06S | 1 Durchgang | 0 | 6 | 46 |
| 3001012-0210-04S | 1 Durchgang | 2 | 4 | 46 |
| 3001012-0410-02S | 1 Durchgang | 4 | 2 | 46 |
| 3001012-0610 | 1 Durchgang | 6 | 0 | 46 |
| 3001012-12S | 1 Durchgang | 0 | 12 | 68 |
| 3001012-0210-10S | 1 Durchgang | 2 | 10 | 68 |
| 3001012-0310-09S | 1 Durchgang | 3 | 9 | 68 |
| 3001012-0610-06S | 1 Durchgang | 6 | 6 | 68 |
| 3001012-0810-04S | 1 Durchgang | 8 | 4 | 68 |
| 3001012-1010-02S | 1 Durchgang | 10 | 2 | 72 |
| 3001012-1210 | 1 Durchgang | 12 | 0 | 72 |
| 3001012-18S | 1 Durchgang | 0 | 18 | 96 |
| 3001012-0210-16S | 1 Durchgang | 2 | 16 | 96 |
| 3001012-0410-14S | 1 Durchgang | 4 | 14 | 96 |
| 3001012-0610-12S | 1 Durchgang | 6 | 12 | 96 |
| 3001012-0810-10S | 1 Durchgang | 8 | 10 | 96 |
| 3001012-1010-08S | 1 Durchgang | 10 | 8 | 96 |
| 3001012-1210-06S | 1 Durchgang | 12 | 6 | 96 |
| 3001012-1410-04S | 1 Durchgang | 14 | 4 | 96 |
| 3001012-1610-02S | 1 Durchgang | 16 | 2 | 96 |
| 3001012-24S | 1 Durchgang | 0 | 24 | 120 |
| 3001012-0410-20S | 1 Durchgang | 4 | 20 | 120 |
| 3001012-0610-18S | 1 Durchgang | 6 | 18 | 120 |
| 3001012-1210-12S | 1 Durchgang | 12 | 12 | 120 |
| 3001012-1810-06S | 1 Durchgang | 18 | 6 | 120 |
| 3001012-2410 | 1 Durchgang | 24 | 0 | 120 |
| 3001012-30S | 1 Durchgang | 0 | 30 | 144 |
| 3001012-0610-24S | 1 Durchgang | 6 | 24 | 144 |
| 3001012-1210-18S | 1 Durchgang | 12 | 18 | 144 |
| 3001012-1810-12S | 1 Durchgang | 18 | 12 | 144 |
| 3001012-2410-06S | 1 Durchgang | 24 | 6 | 144 |
| 3001012-3010 | 1 Durchgang | 30 | 0 | 144 |
| 3001012-36S | 1 Durchgang | 0 | 36 | 168 |
| 3001012-0610-30S | 1 Durchgang | 6 | 30 | 168 |
| 3001012-1210-24S | 1 Durchgang | 12 | 24 | 168 |
| 3001012-3610 | 1 Durchgang | 36 | 0 | 168 |
| 3001012-42S | 1 Durchgang | 0 | 42 | 192 |
| 3001012-0610-36S | 1 Durchgang | 6 | 36 | 192 |
| 3001012-1210-30S | 1 Durchgang | 12 | 30 | 192 |
| 3001012-48S | 1 Durchgang | 0 | 48 | 216 |
| 3001012-0610-42S | 1 Durchgang | 6 | 42 | 216 |
| 3001012-1010-38S | 1 Durchgang | 10 | 38 | 216 |
| 3001012-1210-36S | 1 Durchgang | 12 | 36 | 216 |
| 3001012-1810-30S | 1 Durchgang | 18 | 30 | 216 |
| 3001012-2410-24S | 1 Durchgang | 24 | 24 | 216 |
| 3001012-60S | 1 Durchgang | 0 | 60 | 264 |
| 3001012-0610-54S | 1 Durchgang | 6 | 54 | 264 |
| 3001012-1010-50S | 1 Durchgang | 10 | 50 | 264 |
| 3001012-72S | 1 Durchgang | 0 | 72 | 312 |
| 3001012-96S | 1 Durchgang | 0 | 96 | 408 |
Werden allgemeine Schleifringmodelle SenRing in vielen Anwendungen und in Ausrüstungen angewendet und stellen Systemlösungen für weltweit bereit.
Es bezieht Windmacht, Prüfer und industrielle Drehscheibe, Roboter, Technikmaschinerie mit ein, und so weiter mornitoring CCTV-Video, medizinische Ausrüstung, Militärradar…
