Pneumatische Drehdurchführung mit Flanschbefestigung kann mit hohler Wellen-Montage besonders angefertigt werden
Beschreibung pneumatischer Drehdurchführung 3001008
Das pneumatische Drehgelenk Senring 3001 ist ein Drehgelenk des einzelnen Durchganges, das 360 Grad drehen kann, um verschiedene Gasmedien wie Druckluft, Dampf und Vakuum zu übertragen. Es stützt mehrfache Gasrohre 4mm, 6mm, 8mm, 10mm und 12mm. Das pneumatische Drehgelenk mit 3001 Reihen schließt auch eine elektrische rotierende gemeinsame Reihe ein, die Gas nicht nur übertragen kann, aber mischt auch und die verschiedenen Strom überzumitteln, die von 2A 800A reichen. Die Drehrohrverbindung mit 3001008 Reihen hat die Vorteile des kleinen, leichten und niedrigen Drehmoments.
Eigenschaften pneumatischer Drehdurchführung 3001008
1. Dieses ist ein Drehgelenk des einzelnen Durchganges mit 1 Einlass und 1 Ausgang für Gas und Elektrizitätsübertragung.
2. Es hat ein passendes G1/4“ und stützt Rohrdurchmesser von 6-10mm.
3. Es kann Stromleitungen, Bus-Leitungen, industrielle Busse, Steuerleitungen und Abfragungslinien mischen.
4. Es ist über einen Standardflansch installiert und kann mit einer hohlen Welle auch besonders angefertigt werden.
5. Es kann verschiedene Medien, einschließlich Druckluft, Stickstoff, chemische Mischungen, Dampf, Kühlwasser, Heißwasser und Heißöl übertragen.
Technische Spezifikation pneumatischer Drehdurchführung 3001008
| Durchgänge (Gas) | 1 Durchgang |
| Rohr-Größe | 8mm Rohr,“ Hafen G1/4 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 10Mpa, Vakuum -90kPa | |
| Drehmoment | 0.2N.m | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 200mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |

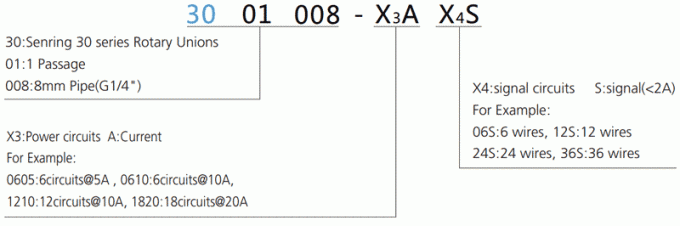

Teilnummernbeschreibung

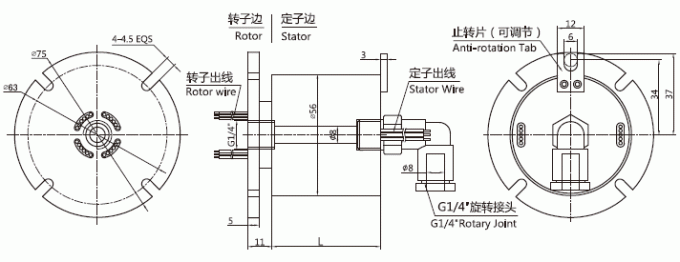

Zeichnung
Vorbildliche Standardliste
| Vorbildliches List | Durchgänge (Gas) | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3001008-02S | 1 Durchgang | 0 | 2 | 34 |
| 3001008-0210 | 1 Durchgang | 2 | 0 | 34 |
| 3001008-03S | 1 Durchgang | 0 | 3 | 34 |
| 3001008-0310 | 1 Durchgang | 3 | 0 | 34 |
| 3001008-06 | 1 Durchgang | 0 | 6 | 34 |
| 3001008-0210-04S | 1 Durchgang | 2 | 4 | 34 |
| 3001008-0410-02S | 1 Durchgang | 4 | 2 | 34 |
| 3001008-0610 | 1 Durchgang | 6 | 0 | 34 |
| 3001008-12S | 1 Durchgang | 0 | 12 | 52 |
| 3001008-0210-10S | 1 Durchgang | 2 | 10 | 52 |
| 3001008-0310-09S | 1 Durchgang | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 Durchgang | 4 | 8 | 52 |
| 3001008-0610-06S | 1 Durchgang | 6 | 6 | 52 |
| 3001008-0810-04S | 1 Durchgang | 8 | 4 | 52 |
| 3001008-1010-02S | 1 Durchgang | 10 | 2 | 52 |
| 3001008-1210 | 1 Durchgang | 12 | 0 | 52 |
Zeichnung
Vorbildliche Standardliste
| Vorbildliches List | Durchgänge (Gas) | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
|
3001008-1210-06S
|
1 Durchgang | 12 | 6 | 71,5 |
|
3001008-1410-04S
|
1 Durchgang | 14 | 4 | 71,5 |
|
3001008-1610-02S
|
1 Durchgang | 16 | 2 | 71,5 |
|
3001008-18S
|
1 Durchgang | 0 | 18 | 71,5 |
|
3001008-0210-16S
|
1 Durchgang | 2 | 16 | 71,5 |
|
3001008-0410-14S
|
1 Durchgang | 4 | 14 | 71,5 |
|
3001008-0610-12S
|
1 Durchgang | 6 | 12 | 71,5 |
|
3001008-0810-10S
|
1 Durchgang | 8 | 10 | 71,5 |
|
3001008-1010-08S
|
1 Durchgang | 10 | 8 | 71,5 |
| 3001008-24S | 1 Durchgang | 0 | 24 | 88,5 |
| 3001008-0410-20S | 1 Durchgang | 4 | 20 | 88,5 |
| 3001008-0610-18S | 1 Durchgang | 6 | 18 | 88,5 |
| 3001008-1210-12S | 1 Durchgang | 12 | 12 | 88,5 |
| 3001008-1810-06S | 1 Durchgang | 18 | 6 | 88,5 |
| 3001008-2410 | 1 Durchgang | 24 | 0 | 88,5 |
| 3001008-30S | 1 Durchgang | 0 | 30 | 105 |
| 3001008-0210-28S | 1 Durchgang | 2 | 28 | 105 |
| 3001008-0410-26S | 1 Durchgang | 4 | 26 | 105 |
| 3001008-0610-24S | 1 Durchgang | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 Durchgang | 12 | 18 | 105 |
|
3001008-36S
|
1 Durchgang | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 Durchgang | 4 | 32 | 122 |
|
3001008-0610-30S
|
1 Durchgang | 6 | 30 | 122 |
|
3001008-42S
|
1 Durchgang | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 Durchgang | 4 | 38 | 139 |
|
3001008-48S
|
1 Durchgang | 0 | 48 | 156 |
|
3001008-56S
|
1 Durchgang | 0 | 56 | 178 |
|
3001008-72S
|
1 Durchgang | 0 | 72 | 223 |
Pneumatische/hydraulische Drehdurchführung ist für Drehapparat bestimmt und sie kann sicheres und stabiles hybrides Getriebe für multi DurchgangsLuftdruck und flüssige Medien zur Verfügung stellen. Mit Modularbauweise ist sie stabiler und zuverlässig. Mit dem durch gebohrten Entwurf kann sie Drähte führen oder andere Geräte führen.
