Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3001004
Treten Sie mit uns in Verbindung

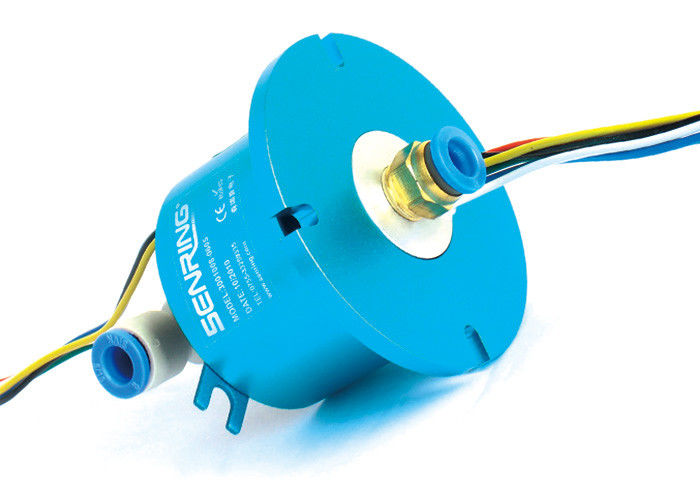

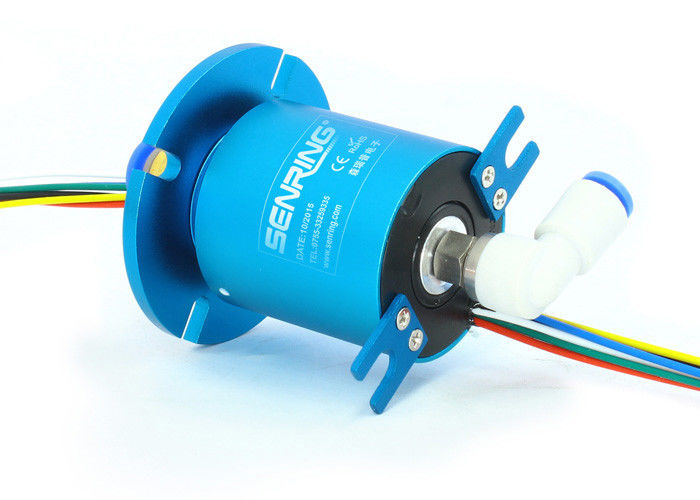

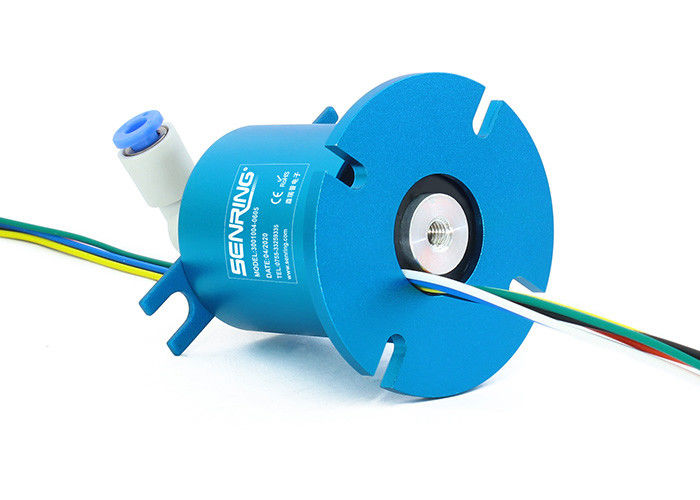

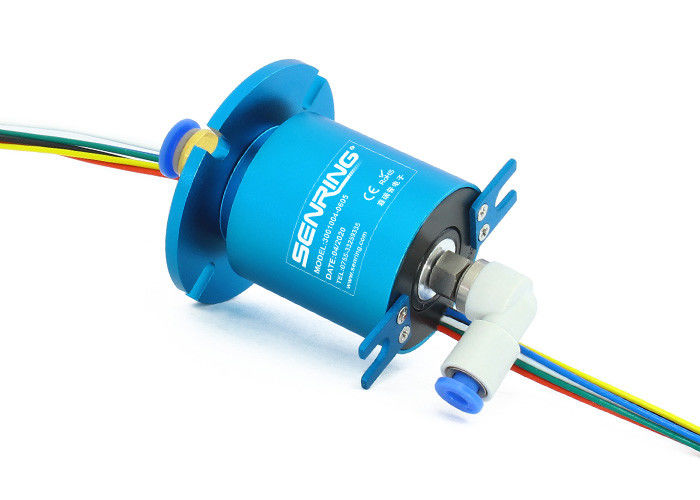

Pneumatische Drehdurchführungs-Unterstützung des Durchgangs-M5 eins Mischenergie und Signale übertragen
Beschreibung pneumatischer Drehdurchführung 3001004
Das pneumatische Drehgelenk Senring 3001 ist ein Drehgelenk des einzelnen Durchganges, das 360 Grad drehen kann, um verschiedene Gasmedien wie Druckluft, Dampf und Vakuum zu übertragen. Es stützt mehrfache Gasrohre 4mm, 6mm, 8mm, 10mm und 12mm. Das pneumatische Drehgelenk mit 3001 Reihen schließt auch eine elektrische rotierende gemeinsame Reihe ein, die Gas nicht nur übertragen kann, aber mischt auch und die verschiedenen Strom überzumitteln, die von 2A 800A reichen. Es hat die Vorteile des kleinen, leichten und niedrigen Drehmoments.
Drehdurchführungen sind für Luft- bestimmt, Gas- und Vakuumgebrauch und sind- für einige Automatisierung und Roboteranwendungen ideal. Mit den leichten, kompakten Drehdurchführungen kennzeichnen Sie einen Gesamtaluminiumlegierungsbau und zwei unabhängige Flussdurchgänge, die zur Übertragung von verschiedenen Arten von Medien am sametime fähig sind. Edelstahlmodelle sind verfügbar, Korrosion für Gebrauch mit den Anwendungen zu verhindern, die Wasser oder ätzende Medienübertragung erfordern. Modelle sind auch mit den optionalen Welle O-Ring Gleitringdichtungsdrüsen für das Erröten verfügbar, das den Verband zu einer Schnittstelle anbringt.
Eigenschaften pneumatischer Drehdurchführung 3001004
1. Dieses ist ein pneumatisches Drehgelenk des einzelnen Durchganges mit einem Außendurchmesser von 35mm und einem Faden M5.
2. Es stützt Rohrdurchmesser von 4mm und von 6mm und kann Stromleitungen, Bus-Leitungen, Ethernet, industrielle Busse, Steuerleitungen, Solenoide und Abfragungslinien mischen.
3. Es ist über einen Standardflansch installiert und kann mit einer hohlen Welle auch besonders angefertigt werden.
4. Es kann verschiedene Medien, einschließlich Druckluft, Wasserstoff, Stickstoff, chemische Mischungen, Dampf, Kühlwasser, Heißwasser, Heißöl, Erdöl, Schwefelsäure und Getränke übertragen.
Technische Spezifikation pneumatischer Drehdurchführung 3001004
| Durchgänge (Gas) | 1 Durchgang |
| Rohr-Größe | 4mm Rohr, Hafen M5 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 10millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Operating Druck |
Überdruck 10Mpa 10Mpa, Vakuum: -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 200mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |

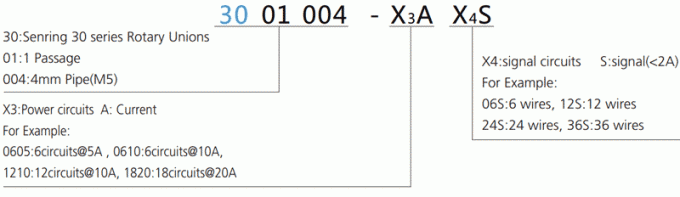

Teilnummernbeschreibung

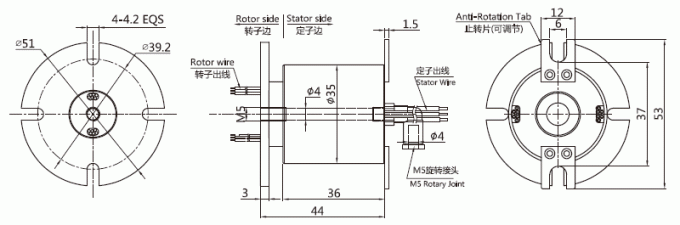

Zeichnung
Vorbildliche Standardliste
| Vorbildliches List | Durchgänge (Gas) | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3001004-06S | 1 Durchgang | 0 | 6 | 36 |
| 3001004-08S | 1 Durchgang | 0 | 8 | 36 |
| 3001004-0610 | 1 Durchgang | 6 | 0 | 36 |
| 3001004-12S | 1 Durchgang | 0 | 12 | 36 |
