Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H3899
Treten Sie mit uns in Verbindung

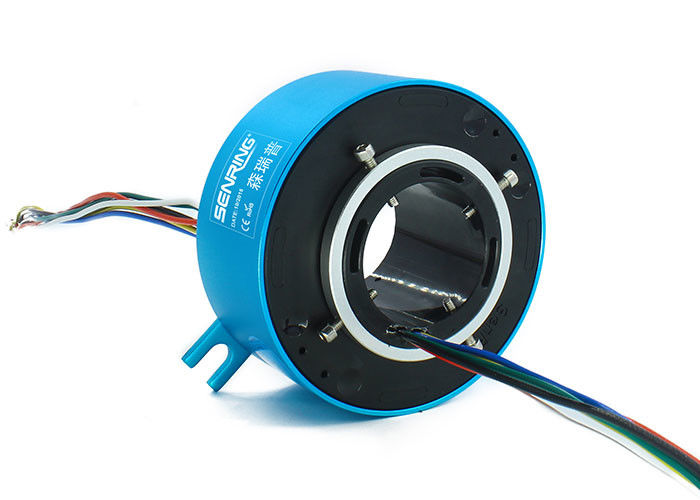

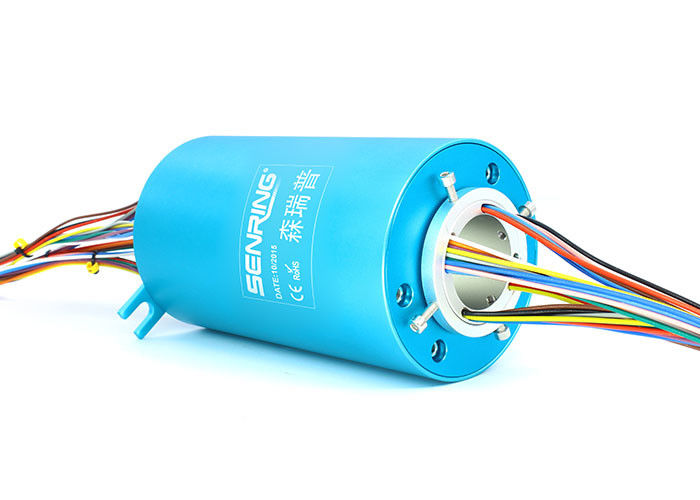

Mittlere Größen-Höhlen-Welle 1200RPM 38.1mm durch Loch-Schleifring
Beschreibung von H3899 durch gebohrten Schleifring
Reihe Senring H3899 durch gebohrten Schleifring, die Lochgröße 38.1mm (passend für shaft≤38.1mm), Od 99mm, Material unterbringend kann der Plastik Gebrauch, Aluminiumlegierung sein, oder rostfrei, ist es ingergal Präzisionsschleifring. Es kann 2~36 Stromkreise power@10A stabil übertragen
Nutzen
Eigenschaften von H3899 durch gebohrten Schleifring
1. Höchstgeschwindigkeit: 1200RPM (mehrfache Spezifikationen)
2. Das Standardmodell stützt 1-24 Kanäle (10A pro Kanal) von gegenwärtigem oder 1-72 Kanäle (5A pro Kanal) Signal und kann für andere Kanalnummern besonders angefertigt werden;
3. Kleines Drehmoment, stabile Operation, lange Nutzungsdauer;
4. Stützmischgetriebe des Signals und der Energie;
5. Integrierter Strukturentwurf, einfache Installation.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H3899-02S | 0 | 2 | 32 | H3899-1210-12S | 12 | 12 | 120 |
| H3899-0210 | 2 | 0 | 32 | H3899-1810-06S | 18 | 6 | 120 |
| H3899-03S | 0 | 3 | 36 | H3899-2410 | 24 | 0 | 120 |
| H3899-0310 | 3 | 0 | 36 | H3899-30S | 0 | 30 | 144 |
| H3899-06S | 0 | 6 | 48 | H3899-0610-24S | 6 | 24 | 144 |
| H3899-0210-04S | 2 | 4 | 48 | H3899-1210-18S | 12 | 18 | 144 |
| H3899-0410-02S | 4 | 2 | 48 | H3899-1810-12S | 18 | 12 | 144 |
| H3899-0610 | 6 | 0 | 48 | H3899-2410-06S | 24 | 6 | 144 |
| H3899-12S | 0 | 12 | 72 | H3899-3010 | 30 | 0 | 144 |
| H3899-0210-10S | 2 | 10 | 72 | H3899-36S | 0 | 36 | 168 |
| H3899-0310-09S | 3 | 9 | 72 | H3899-0610-30S | 6 | 30 | 168 |
| H3899-0610-06S | 6 | 6 | 72 | H3899-1210-24S | 12 | 24 | 168 |
| H3899-0810-04S | 8 | 4 | 72 | H3899-3610 | 36 | 0 | 168 |
| H3899-1010-02S | 10 | 2 | 72 | H3899-42S | 0 | 42 | 192 |
| H3899-1210 | 12 | 0 | 72 | H3899-0610-36S | 6 | 36 | 192 |
| H3899-18S | 0 | 18 | 96 | H3899-1210-30S | 12 | 30 | 192 |
| H3899-0210-16S | 2 | 16 | 96 | H3899-48S | 0 | 48 | 216 |
| H3899-0410-14S | 4 | 14 | 96 | H3899-0610-42S | 6 | 42 | 216 |
| H3899-0610-12S | 6 | 12 | 96 | H3899-1010-38S | 10 | 38 | 216 |
| H3899-0810-10S | 8 | 10 | 96 | H3899-1210-36S | 12 | 36 | 216 |
| H3899-1010-08S | 10 | 8 | 96 | H3899-1810-30S | 18 | 30 | 216 |
| H3899-1210-06S | 12 | 6 | 96 | H3899-2410-24S | 24 | 24 | 216 |
| H3899-1410-04S | 14 | 4 | 96 | H3899-60S | 0 | 60 | 264 |
| H3899-1610-02S | 16 | 2 | 96 | H3899-0610-54S | 6 | 54 | 264 |
| H3899-24S | 0 | 24 | 120 | H3899-1010-50S | 10 | 50 | 264 |
| H3899-0410-20S | 4 | 20 | 120 | H3899-1210-48S | 12 | 48 | 264 |
| H3899-0610-08S | 6 | 18 | 120 | H3899-72S | 0 | 72 | 312 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-H3899
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
