Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H3099
Treten Sie mit uns in Verbindung

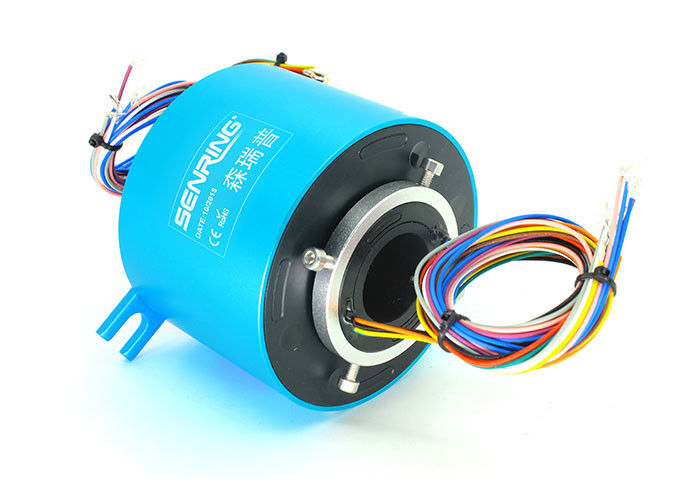

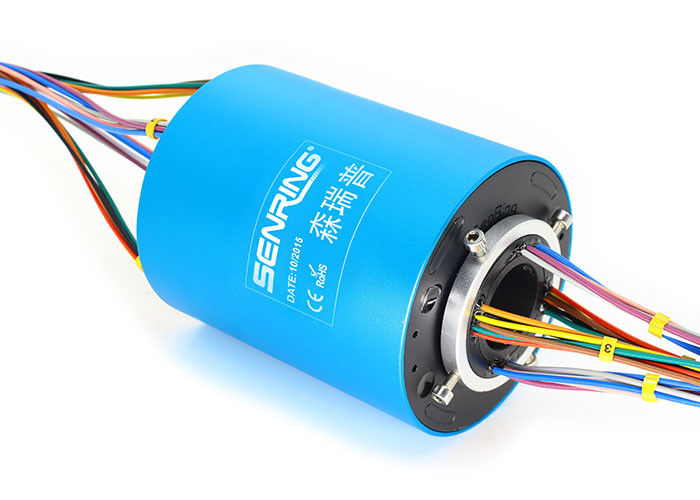

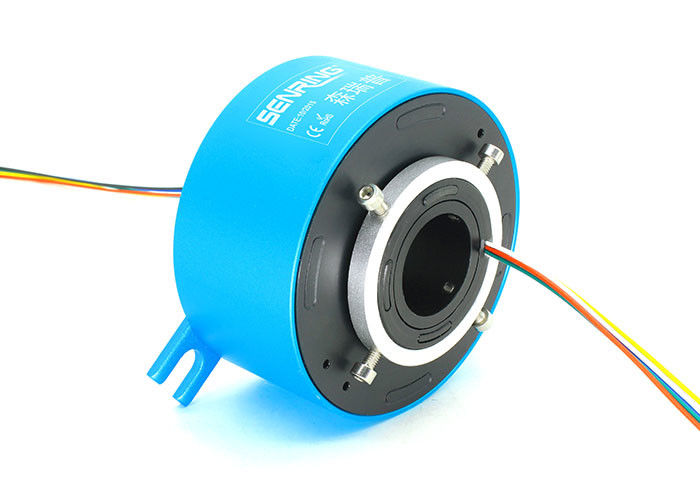

Kundengebundener 30mm Durchmesser durch gebohrte drehende Leitung des Schleifring-360°
Beschreibung von H3099 durch gebohrten Schleifring
Des Reihendurchlochs Senoirup H3099 leitfähiger Schleifring ist ein leitfähiger Schleifring der Präzision mit einem Durchmesser von 30mm (passend für irgendein drehendes Gerät mit einem Lochdurchmesser <>
Eigenschaften von H3099 durch gebohrten Schleifring
1. Unterstützungen jedes Kanalsignal (0~5A) und gegenwärtig (10A, optionales 20A/channel);
2. Höchstgeschwindigkeit: 400RPM, 600RPM, 1200RPM in den mehrfachen Spezifikationen;
3. Das Standardmodell stützt 2-24 Kanäle (10A pro Kanal) von gegenwärtigem oder 1-36 Kanäle (5A pro Kanal) Signal und kann für andere Kanalnummern besonders angefertigt werden;
4. Das Kontaktmaterial nimmt Edelmetall + super harte Vergoldenbehandlung, mit kleinen Widerstandschwankungen und kleinem Durchgangswiderstand an und stellt ausgezeichnete Übertragungsqualität sicher; Kleines Drehmoment, stabile Operation, lange Nutzungsdauer;
5. Stützmischgetriebe des Signals und der Energie; Integrierter Strukturentwurf, einfache Installation.
Einsatzbereiche:
Verpackenmaschinerie, Unterhaltungsausrüstung, erstechende Teppichroboter des Gewehrs, Roboter und verschiedene drehende Geräte einlagernd.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099-2410 | 24 | 0 | 120 |
| H3099-0310 | 3 | 0 | 36 | H3099-30S | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099-3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | H3099-0610-30S | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099-3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099-1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | H3099-60S | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20S | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-H3099
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
