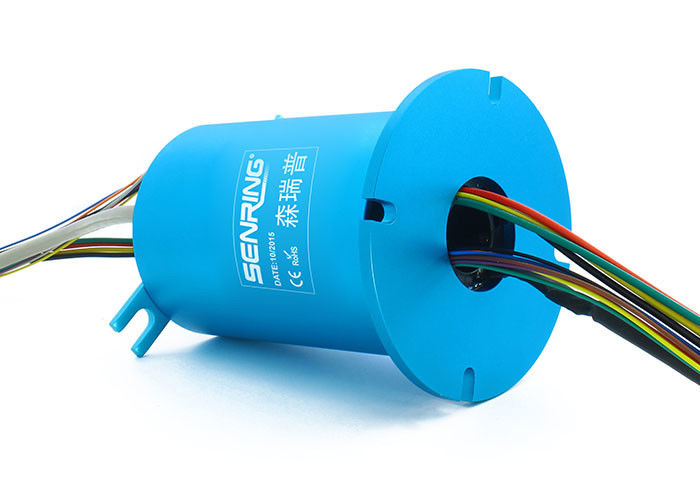

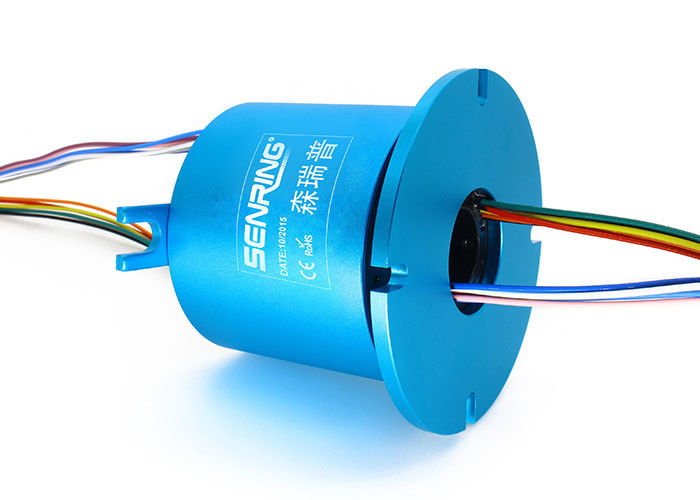

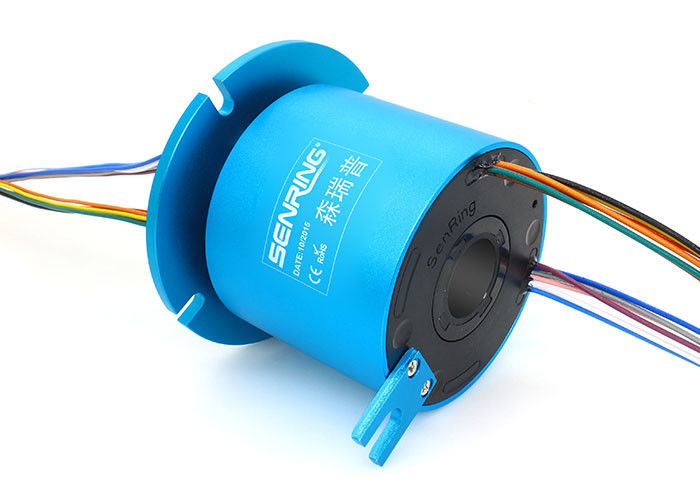

Elektromechanisch durch gebohrte Bohrung Beleg-Ring Aluminium Alloys 25.4mm
Beschreibung von H2586f durch gebohrten Schleifring
Die H2586F-Reihe ist ein hohler leitfähiger Schleifring mit einer Rotorflanschbefestigung und einer Mittelöffnung von 25.4mm. Sie hat einen Außendurchmesser von 86mm und ist für die Leit- oder übertragenden Signale in jedem möglichem drehenden Gerät mit einer drehenden Welle ≤25.4mm passend. Der hohle Schleifring H2586F hat mehrfache Standardspezifikationen und stützt Signal gegenwärtiges 0~10A oder 0~2A, das entsprochen werden kann, um 20A oder größeres gegenwärtiges zu erzielen. Wenn Kundenbezogenheit angefordert wird, treten Sie bitte mit dem technischen Personal von Senoirup in Verbindung.
Eigenschaften von H2586f durch gebohrten Schleifring
1. brachte Mehrpunktkontaktbürstentechnologie sicherstellt zuverlässigen Kontakt mit niedriger Reibung voran;
2. Standardmodell stützt 2~36 Stromkreise power@10A (N*10A)) oder 2~72circuits signal@2A, Strom und Kanäle kann besonders angefertigt werden;
3. Kann besonders angefertigt werden, um das Energie-/Signalübertragen zu kombinieren
4. Stützsendeleistung mit Signalen;
5. Integrierter Strukturentwurf, einfache Installation.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~690VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H2586F-02S | 0 | 2 | 32 | H2586F-1210-12S | 12 | 12 | 120 |
| H2586F-0210 | 2 | 0 | 32 | H2586F-1810-06S | 18 | 6 | 120 |
| H2586F-03S | 0 | 3 | 36 | H2586F-2410 | 24 | 0 | 120 |
| H2586F-0310 | 3 | 0 | 36 | H2586F-30S | 0 | 30 | 144 |
| H2586F-06S | 0 | 6 | 48 | H2586F-0610-24S | 6 | 24 | 144 |
| H2586F-0210-04S | 2 | 4 | 48 | H2586F-1210-18S | 12 | 18 | 144 |
| H2586F-0410-02S | 4 | 2 | 48 | H2586F-1810-12S | 18 | 12 | 144 |
| H2586F-0610 | 6 | 0 | 48 | H2586F-2410-06S | 24 | 6 | 144 |
| H2586F-12S | 0 | 12 | 72 | H2586F-3010 | 30 | 0 | 144 |
| H2586F-0210-10S | 2 | 10 | 72 | H2586F-36S | 0 | 36 | 168 |
| H2586F-0310-09S | 3 | 9 | 72 | H2586F-0610-30S | 6 | 30 | 168 |
| H2586F-0610-06S | 6 | 6 | 72 | H2586F-1210-24S | 12 | 24 | 168 |
| H2586F-0810-04S | 8 | 4 | 72 | H2586F-3610 | 36 | 0 | 168 |
| H2586F-1010-02S | 10 | 2 | 72 | H2586F-42S | 0 | 42 | 192 |
| H2586F-1210 | 12 | 0 | 72 | H2586F-0610-36S | 6 | 36 | 192 |
| H2586F-18S | 0 | 18 | 96 | H2586F-1210-30S | 12 | 30 | 192 |
| H2586F-0210-16S | 2 | 16 | 96 | H2586F-48S | 0 | 48 | 216 |
| H2586F-0410-14S | 4 | 14 | 96 | H2586F-0610-42S | 6 | 42 | 216 |
| H2586F-0610-12S | 6 | 12 | 96 | H2586F-1010-38S | 10 | 38 | 216 |
| H2586F-0810-10S | 8 | 10 | 96 | H2586F-1210-36S | 12 | 36 | 216 |
| H2586F-1010-08S | 10 | 8 | 96 | H2586F-1810-30S | 18 | 30 | 216 |
| H2586F-1210-06S | 12 | 6 | 96 | H2586F-2410-24S | 24 | 24 | 216 |
| H2586F-1410-04S | 14 | 4 | 96 | H2586F-60S | 0 | 60 | 264 |
| H2586F-1610-02S | 16 | 2 | 96 | H2586F-0610-54S | 6 | 54 | 264 |
| H2586F-24S | 0 | 24 | 120 | H2586F-1010-50S | 10 | 50 | 264 |
| H2586F-0410-20S | 4 | 20 | 120 | H2586F-1210-48S | 12 | 48 | 264 |
| H2586F-0610-18S | 6 | 18 | 120 | H2586F-72S | 0 | 72 | 312 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
H2586f-Grad-Tabelle
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
