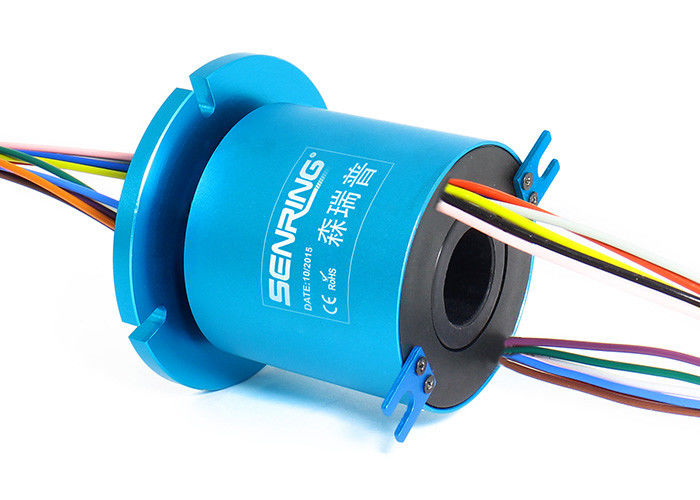

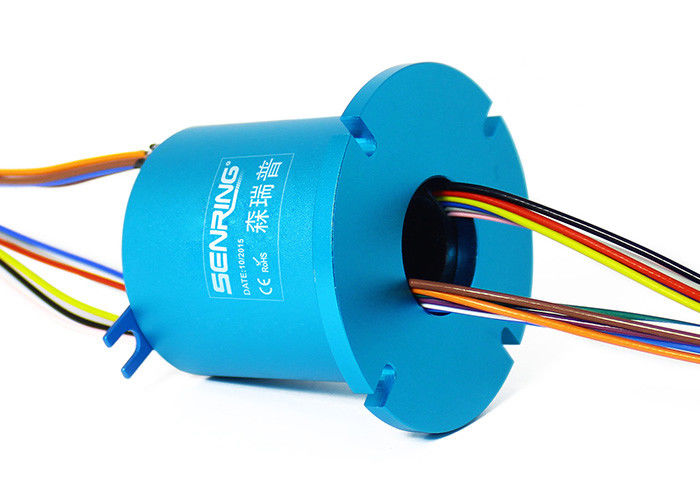

Durch den gebohrten Schleifring 360 Grad besonders angefertigt Dreh

Durch den gebohrten Schleifring 360 Grad besonders angefertigt Dreh

Kundengebundenes H2056f durch gebohrten Schleifring

H2056f Dreh durch gebohrten Schleifring

Kundengebundener H2056f-Drehschleifring

Herkunftsort:

China

Markenname:

senring

Zertifizierung:

CE, ISO9001

Modellnummer:

H2056f

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Produkt-Name:
Mini Hole Size Through Bore-Schleifring
Drehmoment:
Draht 0.05N.m+0.02N.m/6
Lochgröße:
20mm
Od:
56mm
IP-Grad:
IP51
Arbeits-Feuchtigkeit:
0~85% RELATIVE FEUCHTIGKEIT
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
Verhandelbar
Zahlungsbedingungen
T/T, L/C
Produkt-Beschreibung

Mini Hole Size Through Hole-Beleg Ring Current And Channels Can wird besonders angefertigt



Beschreibung von H2056f durch gebohrten Schleifring

Die H2056F-Reihe ist ein hohler leitfähiger Miniaturring mit einer Mittelöffnung von 20mm (passend für irgendein drehendes Gerät mit einem Lochdurchmesser ≤20mm) und einem Außendurchmesser von 56mm. Sie kann 2 bis 8 Kanäle Strom 0~2A oder Signal stabil übertragen und kann in jedem möglichem Gerät verwendet werden, das eine 360-Grad-Rotation und leitfähig oder Getriebe von verschiedenen Signalen erfordert.



Eigenschaften von H2056f durch gebohrten Schleifring

1. brachte Mehrpunktkontaktbürstentechnologie sicherstellt zuverlässigen Kontakt mit niedriger Reibung voran;

2. Standardmodell stützt 2~24 Stromkreise power@10A, oder 2~48 Stromkreise signal@2A, Strom und Kanäle können besonders angefertigt werden;

3. Kann besonders angefertigt werden, um das Energie-/Signalübertragen zu kombinieren

4. Stützsendeleistung mit Signalen;

5. Integrierter Strukturentwurf, einfache Installation.



Technische Spezifikation von H2056f durch gebohrten Schleifring
Mechanische Parameter
Berufsleben siehe Schleifringgradtabelle
Drehende Geschwindigkeit siehe Schleifringgradtabelle
Arbeitstemp. -30°C~80°C
Arbeits-Feuchtigkeit 0~85% RELATIVE FEUCHTIGKEIT
Kontakt-Material siehe Schleifringgradtabelle
Unterkunft des Materials AL-Legierung
Drehmoment Draht 0.05N.m+0.02N.m/6
IP-Grad IP51
Elektrische Parameter
Spezielles. Energie Signal
Spannungsbereich 0~440VAC/VDC 0~440VAC/VDC
Insolutions-Widerstand ≥1000MΩ/500VDC ≥1000MΩ/500VDC
Anschlussleitungs-spezielles. AWG17# Silber-überzog Teflon AWG22# Silber-überzog Teflon
Anschlussleitungslänge Standardlänge 300mm (können besonders angefertigt werden)
Durchschlagsfestigkeit 800VAC@50Hz, 60s
Elektrische Geräusche < 0="">

Teilnummernbeschreibung
Durch den gebohrten Schleifring 360 Grad besonders angefertigt Dreh 0

Zeichnung
Durch den gebohrten Schleifring 360 Grad besonders angefertigt Dreh 1

Vorbildliche Standardliste
Modell Stromkreise Länge L (Millimeter) Modell Stromkreise Länge L (Millimeter)
10A Signal oder 0-5A 10A Signal oder 0-5A
H2056F-02S 0 2 34 H2056F-1010-08S 10 8 68,5
H2056F-0210 2 0 34 H2056F-1210 12 0 68,5
H2056F-03S 0 3 34 H2056F-1410-04S 14 4 68,5
H2056F-0310 3 0 34 H2056F-1610-02S 16 2 68,5
H2056F-06S 0 6 34 H2056F-24S 0 24 85,5
H2056F-0210-04S 2 4 34 H2056F-0410-20S 4 20 85,5
H2056F-0410-02S 4 2 34 H2056F-0610-18S 6 18 85,5
H2056F-0610 6 0 34 H2056F-1210-12S 12 12 85,5
H2056F-12S 0 12 52 H2056F-1810-06S 18 6 85,5
H2056F-0210-10S 2 10 52 H2056F-2410 24 0 85,5
H2056F-0310-09S 3 9 52 H2056F-30S 0 30 101
H2056F-0610-06S 6 6 52 H2056F-0210-28S 2 28 101
H2056F-0810-04S 8 4 52 H2056F-0410-26S 4 26 101
H2056F-1010-02S 10 2 52 H2056F-0610-24S 6 24 101
H2056F-1210 12 0 52 H2056F-36S 0 36 119
H2056F-18S 0 18 68,5 H2056F-0410-32S 4 32 119
H2056F-0210-16S 2 16 68,5 H2056F-0610-30S 6 30 119
H2056F-0410-14S 4 14 68,4 H2056F-42S 0 42 137
H2056F-0610-12S 6 12 68,5 H2056F-0410-38S 4 38 137
H2056F-0810-10S 8 10 68,5 H2056F-48S 0 48 153

* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.



H2056f-Grad-Tabelle

Gradcode Maximale drehende Geschwindigkeit Berufsleben Kontakt-Material
C (Standard) 250RPM Revolutionen mit 20 Millionen Edelmetall
D (Industrical) 600RPM Revolutionen mit 80 Millionen Edelmetall
H (hohe Qualität) 1000RPM Revolutionen mit 150 Millionen Goldlegierung

Schleifringe sind elektromechanische Geräte, die das Getriebe der Energie und/oder der elektrischen Signale zwischen den stationären und drehenden Strukturen oder Ausrüstung ermöglichen. Diese Geräte werden in den elektromechanischen Systemen benutzt, die ununterbrochene Rotation während Sendeleistung/Signale erfordern und Leistung verbessern können, Operation zu vereinfachen und möglicherweise gefährliche Drähte beseitigen, die möglicherweise hervorständen andernfalls von den beweglichen Gelenken.
