Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H2056
Treten Sie mit uns in Verbindung

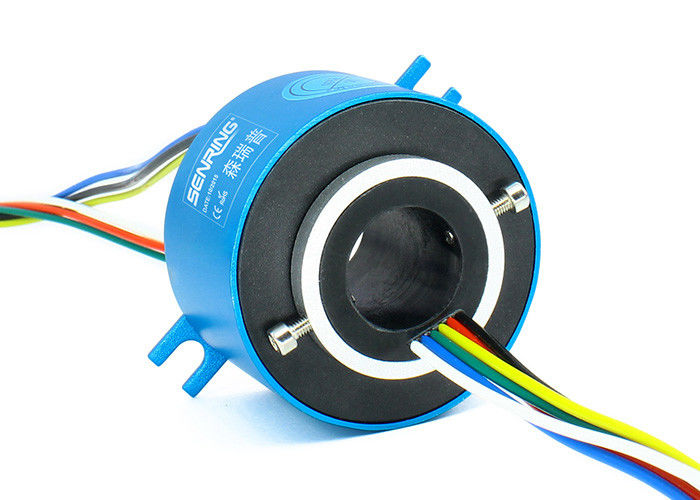

Mini Through Hole Slip Ring, der Edelmetall-Gruppen-Bürsten-Mehrpunktkontakt annimmt

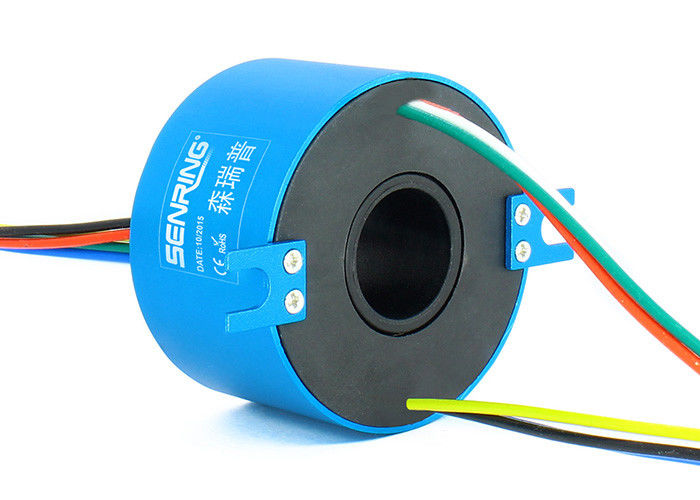

Beschreibung von H2056 durch gebohrten Schleifring
Reihe H2056 ist Minilochgröße durch gebohrten Schleifring, die Lochgröße 20mm (passend für shaft≤20mm), Od 56mm. Sie kann 2~24 Stromkreise power@10A oder 2~48 Stromkreise signal@2A stabil übertragen und zugetroffen auf alle mögliche Geräte, in denen zur Sendeleistung und zu den Signalen erfordert.
Eigenschaften von H2056 durch gebohrten Schleifring
1. Unter Verwendung des Mehrpunktkontaktes der modernen Edelmetallgruppen-Bürste, zum des zuverlässigen Kontaktes mit - niedriger Reibung extrem sicherzustellen;
2. Es kann gegenwärtiges/das Signal 0~10A stabil übertragen (kundengerecht);
3. Mehrfache Spezifikationen von 2~48 Kanälen sind verfügbar;
4. Die Öffnung ist 20mm und der Außendurchmesser ist 56mm;
5. Es stützt Misch-Übertragung von Signalen und Energie;
6. Es ist für drehende Geräte mit einer drehenden Welle ≤20mm passend.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68,5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68,5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68,5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68,5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85,5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85,5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85,5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85,5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85,5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85,5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68,5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68,5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68,4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68,5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68,5 | H2056-48S | 0 | 48 | 153 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Stromkreise Nr. parallel zu erhalten 20A use.10A und Signalstromkreise (5A) Nr. kann besonders angefertigt werden basiert worden auf Standardprodukten, pls Untersuchung Senring für Details.
Tabelle des Grad-H2056
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
