Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H2042
Treten Sie mit uns in Verbindung

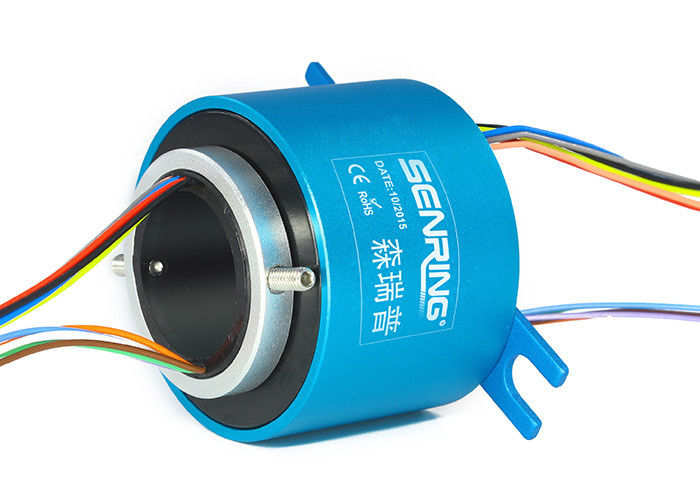

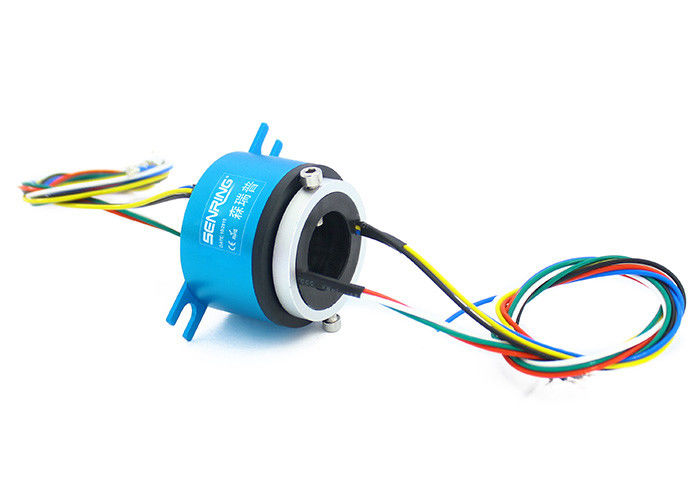

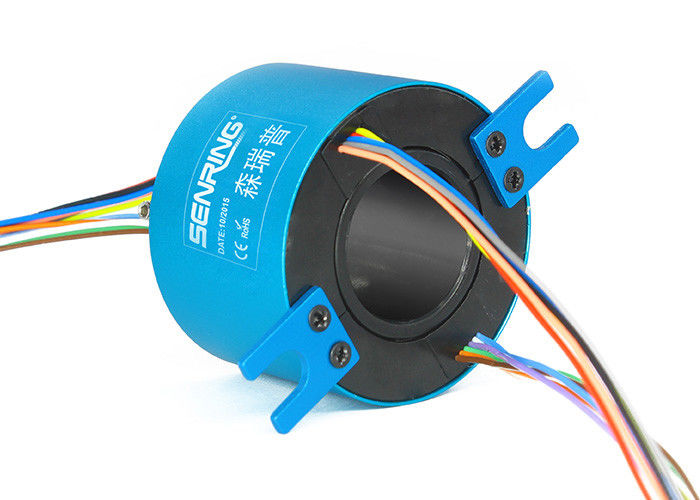

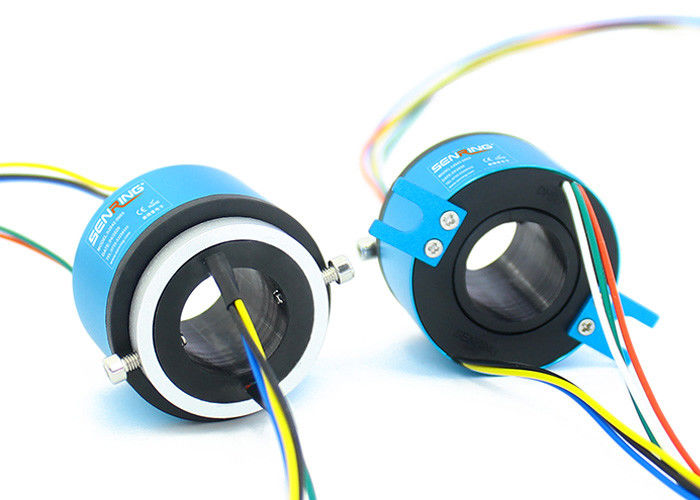

Genaues leitfähiges Beleg-Ring With Small-Loch und kleine gegenwärtige Miniaturstruktur
Beschreibung von H2042 durch gebohrten Schleifring
Die Reihe SenRing H2042 ist ein leitfähiger Schleifring des Mikroöffnungsdurchlochs mit einem Durchlochdurchmesser von 20mm (passend für irgendein drehendes Gerät mit einem Durchmesser ≤20mm) und einem Außendurchmesser von 42mm. Die Reihe H2042 ist ein leitfähiger Schleifring der Präzision mit einer kleinen Öffnung und einer kleinen gegenwärtigen mikro-integralen Struktur, die Signale 5A stabil übertragen können. Sie kann in den verschiedenen Geräten verwendet werden, die Rotation 360° und Getriebe von verschiedenen Steuersignalen, wie automatischen lamellierenden Maschinen, automatischer schweißender Ausrüstung, stempelschneidenen Maschinen der Präzision, Nieteinfügungsmaschinen, Tischplattenzufuhren, vollautomatischen Wickelmaschinen und sortierenden Maschinen erfordern.
Eigenschaften von H2042 durch gebohrten Schleifring
1. stützt Standardmodell das Signal mit 2~12 Stromkreisen (0~5A), Strom und Kanäle können besonders angefertigt werden;
2. Maximale drehende Geschwindigkeit: 250RPM, 600RPM, 1000RPM (optional);
3. Kontakt materil benutzte Edelmetall, stellt das stablity und das Berufsleben sicher;
4. Große Lochgröße, kleines Od, einfache Installation.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG22# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise (Signal oder 0-5A) | Länge L (Millimeter) |
| H2042-02S | 2 | 25,5 |
| H2042-03S | 3 | 25,5 |
| H2042-04S | 4 | 25,5 |
| H2042-06S | 6 | 25,5 |
| H2042-08S | 8 | 37,5 |
| H2042-10S | 10 | 37,5 |
| H2042-12S | 12 | 37,5 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 5A, um N*5A, wie 2 Stromkreise 5A für Gebrauch 10A parallel zu erhalten.
Tabelle des Grad-H2042
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
