Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H1532
Treten Sie mit uns in Verbindung

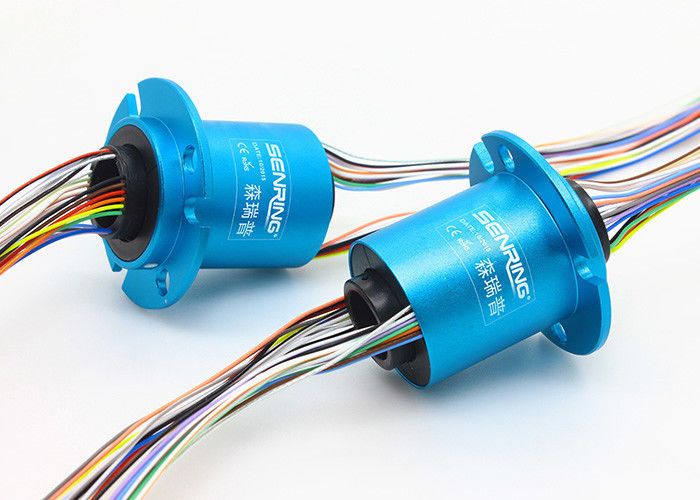

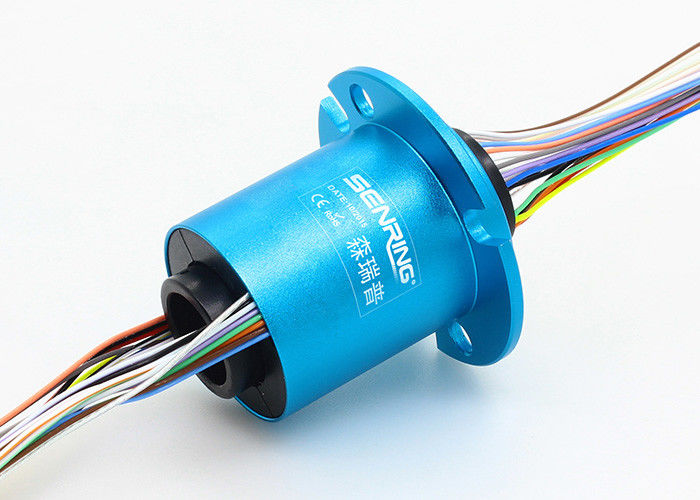

Präzisions-Schleifring der Loch-Größen-15mm Mini Through Hole Slip Ring Ingergal

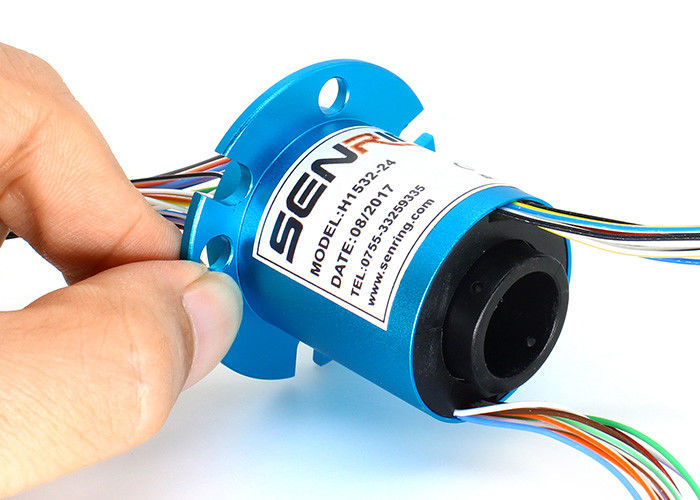

Beschreibung von H1532 durch gebohrten Schleifring
Die Reihe SenRing H1532 ist ein leitfähiger Schleifring des Mikroöffnungsdurchlochs mit einem Durchlochdurchmesser von 15mm (passend für irgendein drehendes Gerät mit einem Durchmesser ≤15mm) und einem Außendurchmesser von 32.8mm. Die Reihe H1532 ist ein leitfähiger Schleifring der Präzision mit einer kleinen Öffnung und einer kleinen gegenwärtigen mikro-integralen Struktur, die Signale 2A stabil übertragen können.
Anwendung:
Es kann in den verschiedenen Geräten verwendet werden, die Rotation 360° und Getriebe von verschiedenen Steuersignalen, wie intelligenten Häusern, intelligenten Spielwaren der Kinder, intelligenten Robotern und Automatisierungsversammlungsmaschinen erfordern (wie Handyversammlungsmaschinen).
Eigenschaften von H1532 durch gebohrten Schleifring
1. maximale drehende Geschwindigkeit: 250RPM, 600RPM, 1000RPM (optional); ;
2. Standardmodell stützt Signal der Stromkreise 6-24 (0~2A);
3. Kann besonders angefertigt werden, um das Energie-/Signalübertragen zu kombinieren
4. Kontakt materil benutzte Edelmetall, stellt das stablity und das Berufsleben. sicher;
5. Glattere Rotation, niedrigeres Drehmoment und niedrigerer Arbeitswiderstand;
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG28# Silber-überzog Teflon | AWG28# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |

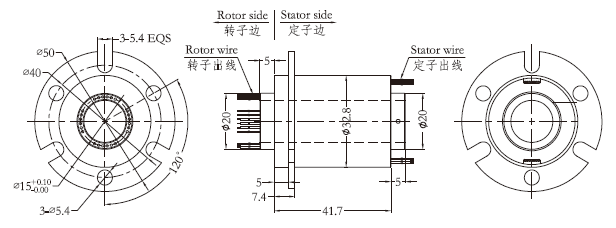

| Modell | Stromkreise (Signal oder 0-2A) | Länge L (Millimeter) |
| H1532-06S | 6 | 41,7 |
| H1532-12S | 12 | 41,7 |
| H1532-18S | 18 | 41,7 |
| H1532-24S | 24 | 41,7 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 2A, um N*2A, wie 2 Stromkreise 2A für Gebrauch 4A parallel zu erhalten.

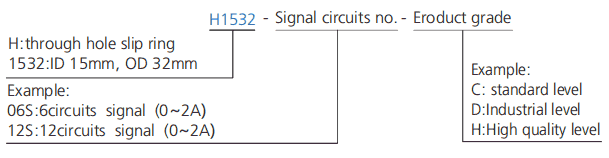

Tabelle des Grad-H1532
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
